维修调整要领书 1- 10 进行水平调整后，请把贴片机安装侧的 2 个脚轮①朝降低方向转动，调整到接头块上表面与滚柱导轨上端成为相同高度（ ±3mm 左右）。（注意）如果在接头块的上表面高于滚柱导轨上端的位置上将 MTS 装到贴片机上，接头块会与台架支架上的台架开关接触，从而损坏台架开关，或者在把 MTS 从贴片机拉出时接头块钩住机械操纵阀而无法拉出。再有，如果接头块上表面下降得过于低于滚柱导轨上端，安装 MTS 时升降…

维修调整要领书

1-9

请转动 4 个部位的脚轮，将贴片机的台架支架下面和 MTS 的接头块上面调整到相同的高度，再进行

水平调整。

（大致标准是接头块上面与滚柱导轨上端约差 12mm 左右。）

请把水平仪放在 Y 装置上进行水平调整。（±4 格刻度以内）

（使用的水平仪为 1 Div=0.05mm/M）

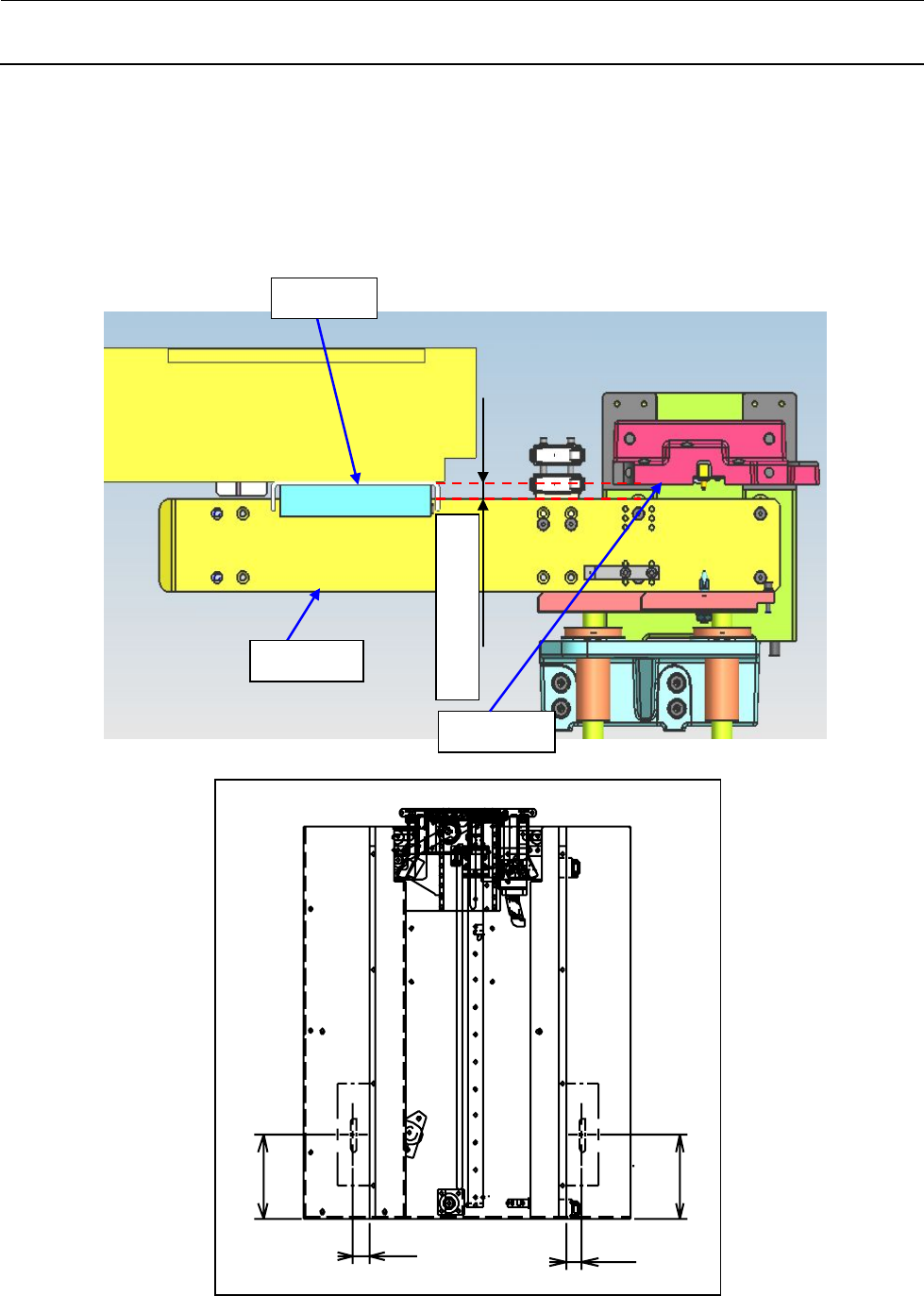

接头块

台架支架

滚柱导轨

12mm

（大致标准）

125

维修调整要领书

1-10

进行水平调整后，请把贴片机安装侧的 2 个脚轮①朝降低方向转动，调整到接头块上表面与滚柱导轨

上端成为相同高度（±3mm 左右）。

（注意）

如果在接头块的上表面高于滚柱导轨上端的位置上将 MTS 装到贴片机上，接头块会与台架支架上的

台架开关接触，从而损坏台架开关，或者在把 MTS 从贴片机拉出时接头块钩住机械操纵阀而无法拉

出。

再有，如果接头块上表面下降得过于低于滚柱导轨上端，安装 MTS 时升降机护罩会接触台架支架，

或者台架限动器碰不到台架支架而不能在正确的位置安装。

只转动①这一方

②这一方不转动

使成前傾姿势

升降机护罩

台架限动器

滚柱导轨上端

接头块上表面

机械操纵阀

台架开关

调整到接头块上表面的该部分高度与滚

柱导轨上端成为相同高度（±3mm 左右）

维修调整要领书

1-11

将装在贴片机上的贴片机的选择开关①置于 ON，锁紧。

在锁紧的状态下再次进行水平调整（微调）。

调整后，请将调节器②降到触及地面，最后再固定锁定螺母③。

电缆、空气管子要沿框架的下部布设。

电缆、空气管子
