维修调整要领书
3-25
DIPSW9：备设定规格 6
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW10：备设定规格 7
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
(4) 参数的初始化
按住 HOD 的“ONLINE”按钮和“←”按钮并同时启动装置，将成为 EEPROM Default Set 模式。
＜参数初始化的流程＞
1. EEPROM Default set： 按下 ENTER
2. EEPROM Default set Sure?： 按下 ENTER
3. EEPROM Writing： 无操作地等待
4. Power OFF： 请断开电源
维修调整要领书
3-26
3-12. MAIN 电路板的更换（TR5SNJ）
请拆下 E BASE COVER，更换 MAIN 电路板。
更换后，请进行跨接的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。

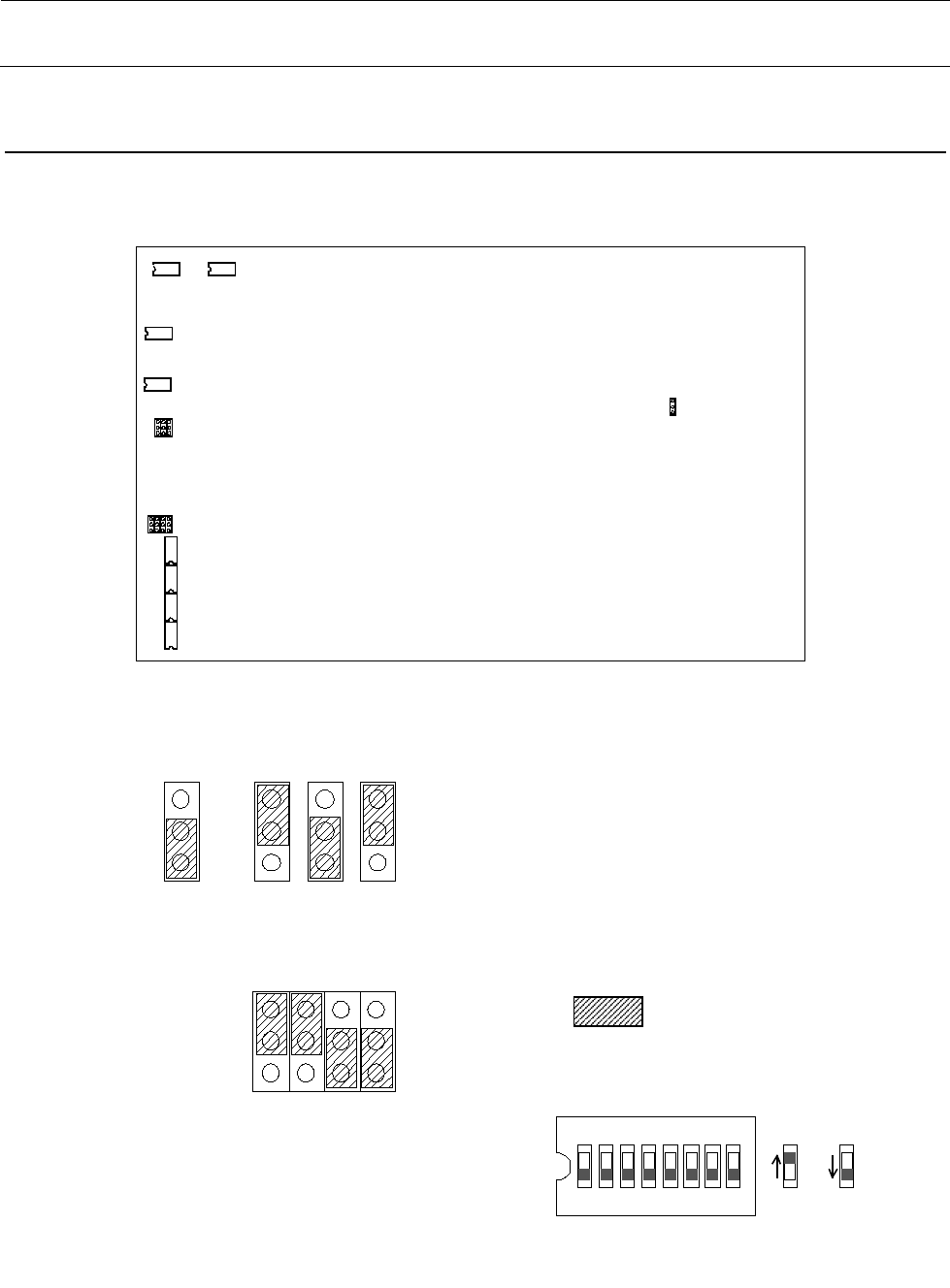

电路板上的 DIPSW 平面图
(1) 设定跨接，设定指拨开关 -40095248-
・连接机型为 JM-10
DIPSW1：备用
1 ON：机型判別
1 ON：机型判別
1 ON：机型判別
4 OFF：机型判別
5 OFF：写入 FLASH 引导程序
6 OFF：強制下载程序
7 OFF：元件翘立传感器 10.5 无效化
8 OFF：元件翘立传感器 23.5 无效化
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
插入部位
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
维修调整要领书
3-27
DIPSW2：设定规格
1 OFF：TR6/TR5 机型选择 ON：TR6 OFF：TR5
2 OFF：D/S 机型选择 ON：D（TR6D、TR5D） OFF：S（TR6S、TR5S）
3 ※2：选择语种 ON：英语 OFF：日本语
4 OFF：传送方向（TR6 中使用）
5 OFF：使定制元件的立碑传感器 35.0 无效化（通常为 ON）为 JM-10 时有效
6 ON：WDT
7 OFF：极限信号的无效化（调试纠错中使用）
8 OFF：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 OFF：检查传送（TR6 中使用）
5 OFF：传送部自动调整宽度（TR6 中使用）
6 OFF：可适用 EX 尺寸电路板（TR6 中使用）
7 ON：闪速存储卡启动模式
8 OFF：信号塔 2 指示灯（TR6D 中使用）
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW5：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ON：对应连接 JM-10 ON/OFF
DIPSW6：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
※1. 已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
