维修调整要领书
1-3
『确认 TR5SNI 时的电压规格』
电压规格与 CIRCUIT PROTECTOR 的安培数、型号如下表所示。
电压规格
CIRCUIT PROTECTOR
安培数
安培数
200V
10A HA00585000B
220V
240V
380V
5A HA00585000A
400V
415V

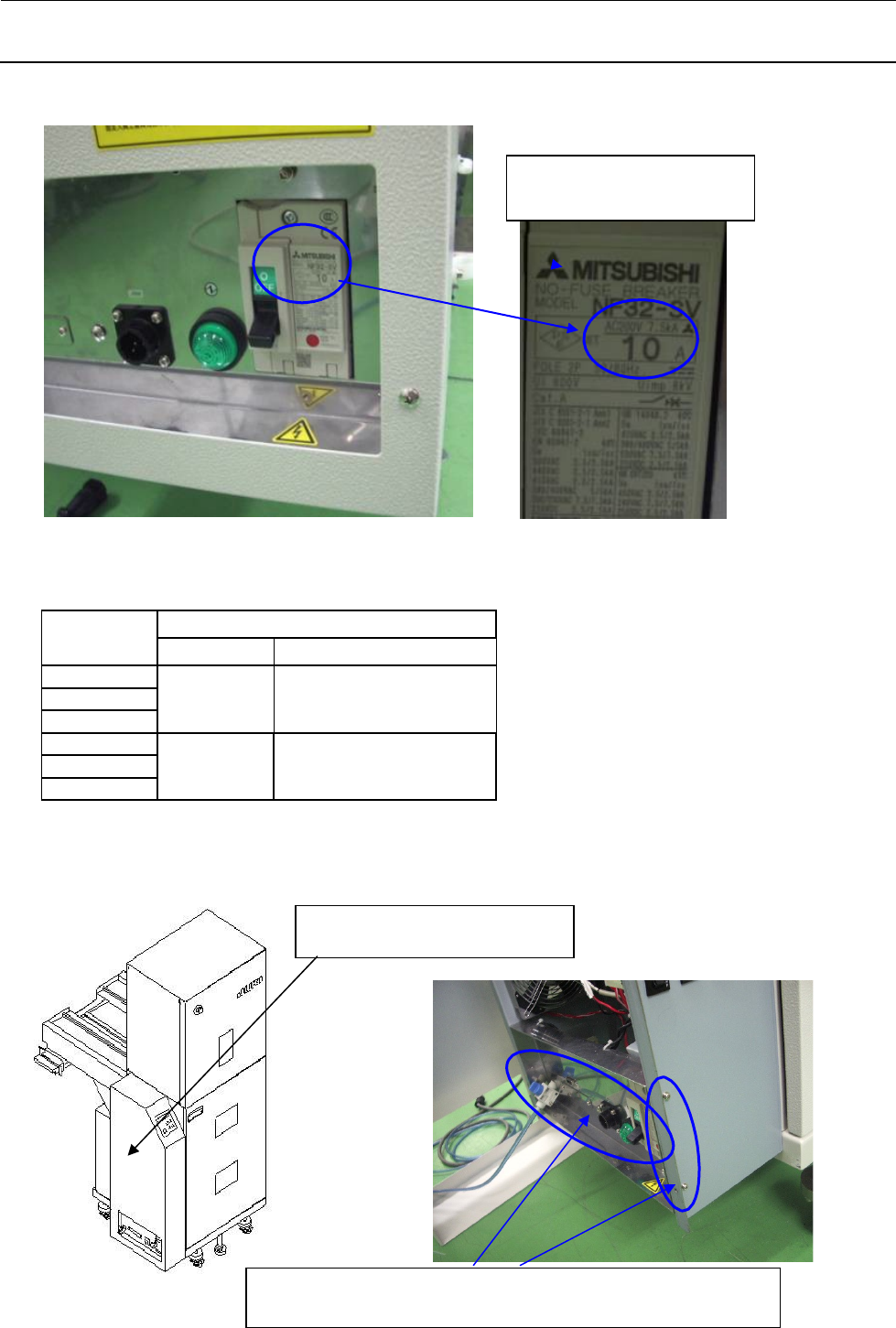

组装的 CIRCUIT PROTECTOR 与所需的电压规格不同时，请按照以下的程序更换 CIRCUIT
PROTECTOR。
（更换的 CIRCUIT PROTECTOR 作为主体出厂时的备件包装在内）
取下
M4
螺丝
(4
处
)
，再取下
E
BASE COVER。
请取下
MAIN_SW_BR
上组装的捆束线类。之后，取下
4
处
M3 螺丝，并取下 MAIN_SW_BR。
请确认 CIRCUIT
PROTECTOR 的安培数。
维修调整要领书
1-4
取下
M3
螺丝（
2
处），并取下
CIRCUIT PROTECTOR
。
组装上符合电压规格的 CIRCUIT PROTECTOR。
请按照安装的相反顺序将取下的部件组装好。
电压规
格
: 380, 400, 415V
电压规格: 200, 220, 240V
UNION Y(φ6)
Reducer (φ6-φ4)
SEMS cap bolt M3
×
8 (S) 4
个
Breaker cover B (for CE)
Breaker cover A
(for CE)
Hand valve
Hexagon socket head cap bolt
M3
×
25
Breaker cover
2个
SEMS cap bolt M3
×
6 2
个
SEMS cap bolt
M3
×
50 2
个
Truss head screw
4个
M
4×8 (for CE)
Screw M2.5
×
5 2
个
维修调整要领书
1-5
1-3. TR5SNR 的设置
请卸下左右的升降机护罩③。
