维修调整要领书 8-2 8- 3. 气动 系统 配管 图（ 选 配：低速 2 模式） Y 夹持器部 闸门部
维修调整要领书
8-1
8.
气动系统配管图
8-1. 气动零部件清单
No.
货号
品名
使用部位
1
PA0601014A0
闸门气缸
开闭闸门用
2
40049718
5
通道电磁阀
开闭闸门用
3
PA1001524A0
Y
气缸
Y
轴托盘卡盘部
L
侧
4
PA1001524A0
Y
气缸
Y
轴托盘卡盘部
R
侧
5
40049595
5
通道电磁阀
Y
轴托盘卡盘部
6 40049706
SLOW MODE (SHT)
CABLE 3 ASM
选项：低速
2
模式
闸门部
7 40049586
SLOW MODE (TRAY
HLD1) CABLE2 ASM
选项：低速 2 模式
Y
轴托盘卡盘部
8 40049588
SLOW MODE (TRAY
HLD2) CABLE2 ASM
选项：低速
2
模式
Y
轴托盘卡盘部

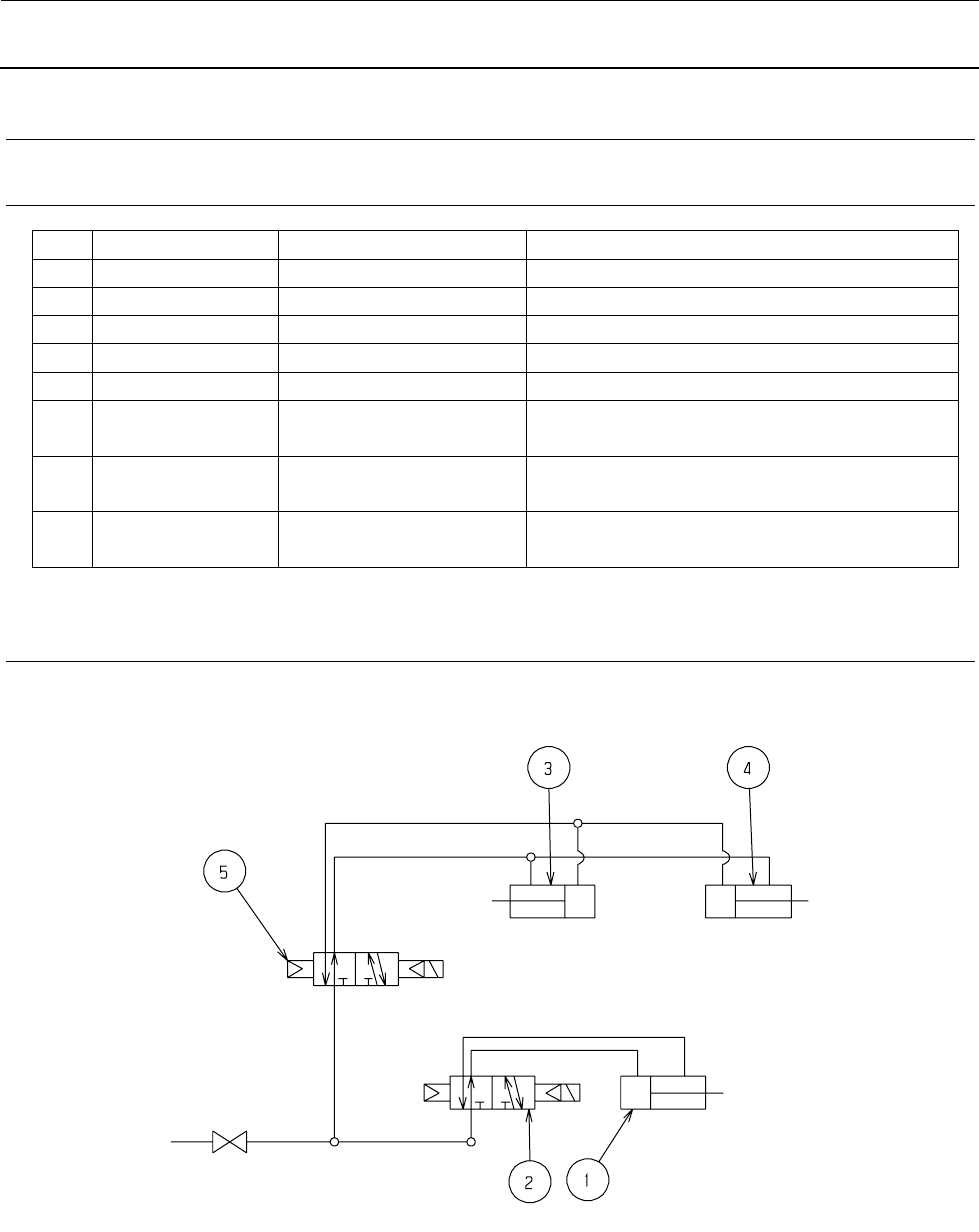

8-2. 气动系统配管图（标准）
维修调整要领书
8-2

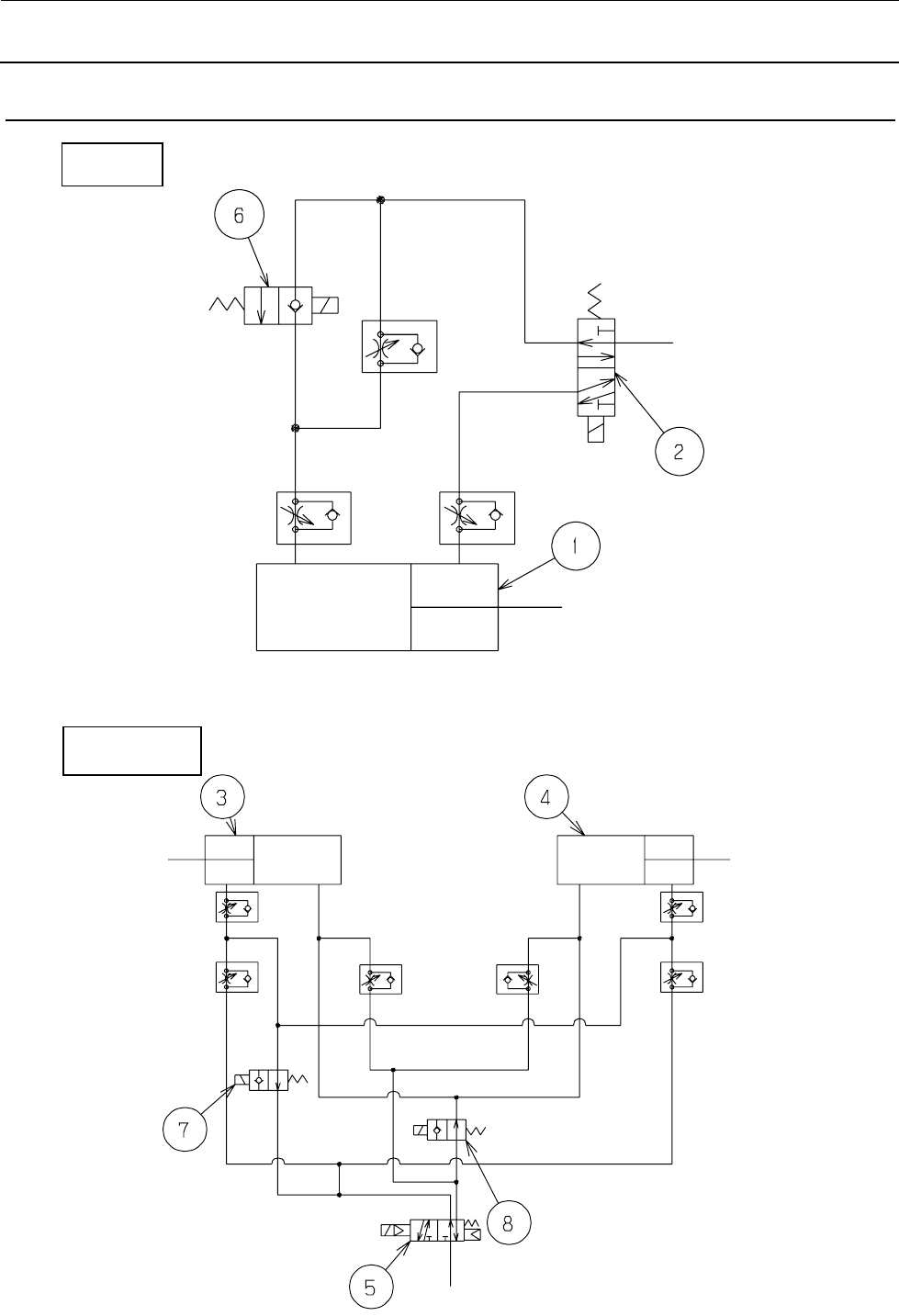

8-3. 气动系统配管图（选配：低速 2 模式）
Y
夹持器部
闸门部
维修调整要领书
9-1
9.
调试模式
为了在组装或更换零部件时单独用 TR5S 检验动作，备有一种简单的自我诊断模式，可诊断托盘收进
部的动作、校验传感器等，这就是调试模式。
调试模式由下述菜单组成。当初始化未完成时，5 之后的菜单不会显示。
1. Initialize
2. Sensor Check
3. Shutter
4. Z JOG
5. Pull Out Tray
6. Y Holder
7. Z Unit
8. Y Unit ADJ
9-1. 向调试模式转移和结束
按住 ONLINE ENTER 键并同时接通电源，即可转移到调试模式。
要结束时，使电源 OFF 即可结束。
转移到调试模式后，所有 LCD 在几秒钟内显示“■”，然后显示 ROM 修订版，再显示菜单选择。
首先是显示下载程序修订版。
图 9-1-1 显示下载程序修订版
在显示过程中按住 ONLINE ENTER 键也会转移到调试模式。
图 9-1-2 调试模式的初始显示
图 9-1-3 软件修订版
图 9-1-4 选择调试菜单
R20
：修订版
V01：版本
L01C：级别
DLL：下载程序
7：机种编号
FLS Revision
R20-V01-L01C DLL 7
ROM Revision
R01-V01-L01 STD 5
R01
：修订版
V01：版本
L01：级别
STD：规格名称
5：机种编号
TEST MODE
1. Initialize
