维修调整要领书 3- 13 3- 10. MAIN 电路板 的更 换 （ TR5S NR ） 请拆下 E BASE COV ER ， 更换 MA IN 电路板 。 更换后，请进行 跨接的设定、指拨开关的 设定、 EEPRO M 的初始化。 要从 4004622 3 更换为 400952 48 时，必须 更换 R OM 。 ※ 作为拔出 ROM 用的工具 ， 推荐以下 工具 。 厂商： Sunhay ato Corp. 型号： GX -7…
维修调整要领书
3-12

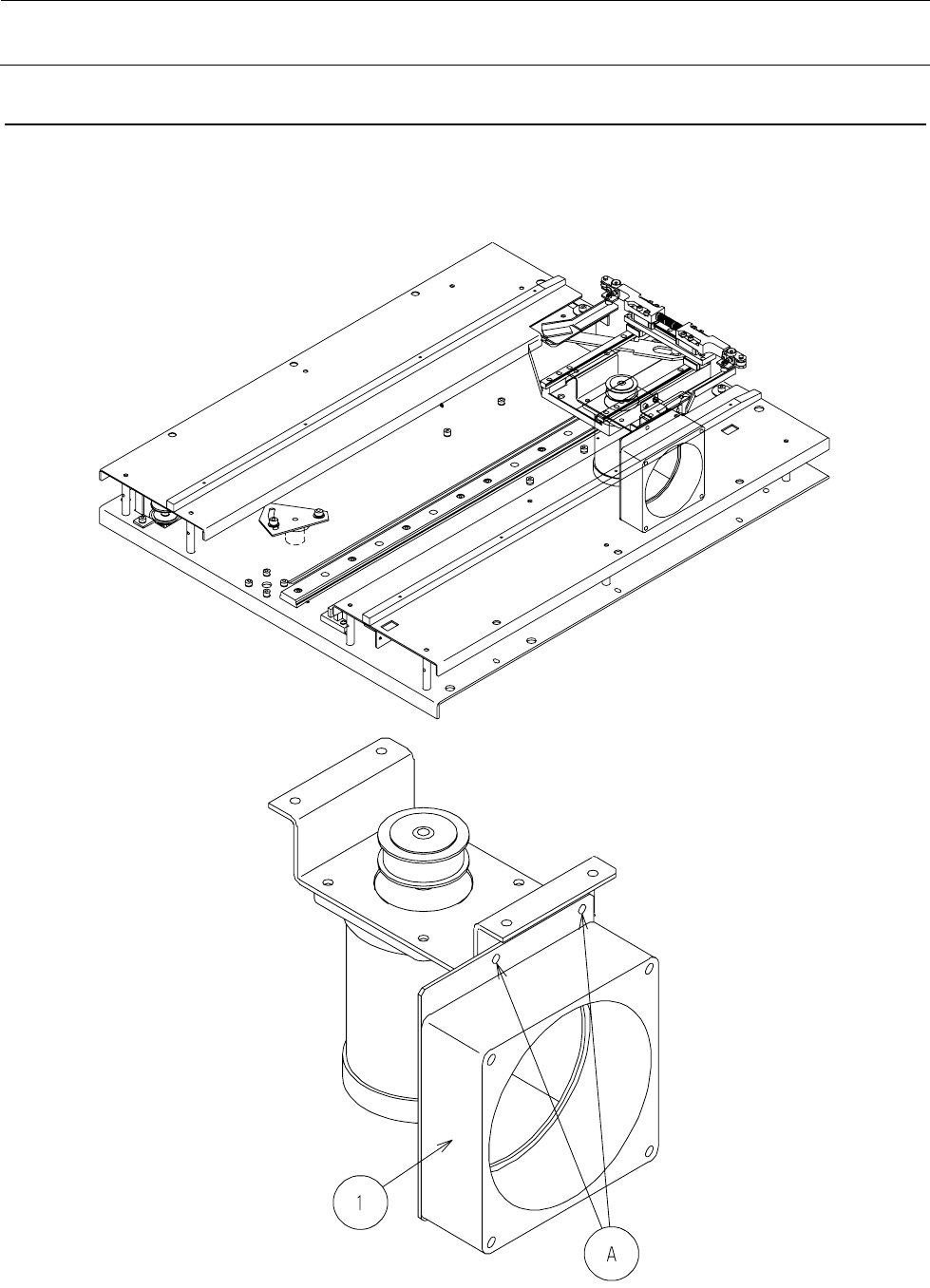

3-9. Y 装置风扇电动机的更换
请取下 A 的 2 个螺丝，把风扇电动机①连同托架一起卸下，更换风扇电动机①。
①FAN MOTOR ASM（货号：40049505）
维修调整要领书
3-13
3-10. MAIN 电路板的更换（TR5SNR）
请拆下 E BASE COVER，更换 MAIN 电路板。
更换后，请进行跨接的设定、指拨开关的设定、EEPROM 的初始化。
要从 40046223 更换为 40095248 时，必须更换 ROM。
※作为拔出 ROM 用的工具，推荐以下工具。
厂商：Sunhayato Corp.
型号：GX-7（DIP IC 拉拔工具）
（1）设定指拨开关 -40046223 , 40040690 -
DIPSW1：备用
1 OFF：备用
2 OFF：备用
3 OFF：备用
4 OFF：备用
5 OFF：备用
6 OFF：备用
7 OFF：元件立碑检知 10.5mm 无效 通常是
OFF 固定
8 OFF：元件立碑检知 23.5mm 无效 通常是
OFF 固定
DIPSW2：设定规格
1 OFF：TR6/TR5 机型选择 ON：TR6 OFF：TR5
2 OFF：D/S 机型选择 ON：D（TR6D、TR5D） OFF：S（TR6S、TR5S）
3 ※2：选择语种
ON：英语 OFF：日本语
4 OFF：通常是 OFF 固定
5 ON：CMPNT35.0 与定制对应（通常为 ON）
6 ON：WDT
7 OFF：极限信号的无效化
8 OFF：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 OFF：检查传送 ON/OFF
5 OFF：传送部自动调整宽度 ON/OFF
6 OFF：可适用 EX 尺寸电路板 ON/OFF
7 OFF：闪速存储卡启动模式
8 OFF：信号塔 2 指示灯 ON/OFF
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
DIPSW1
DIPSW2
DIPSW3
DIPSW4
DIPSW5

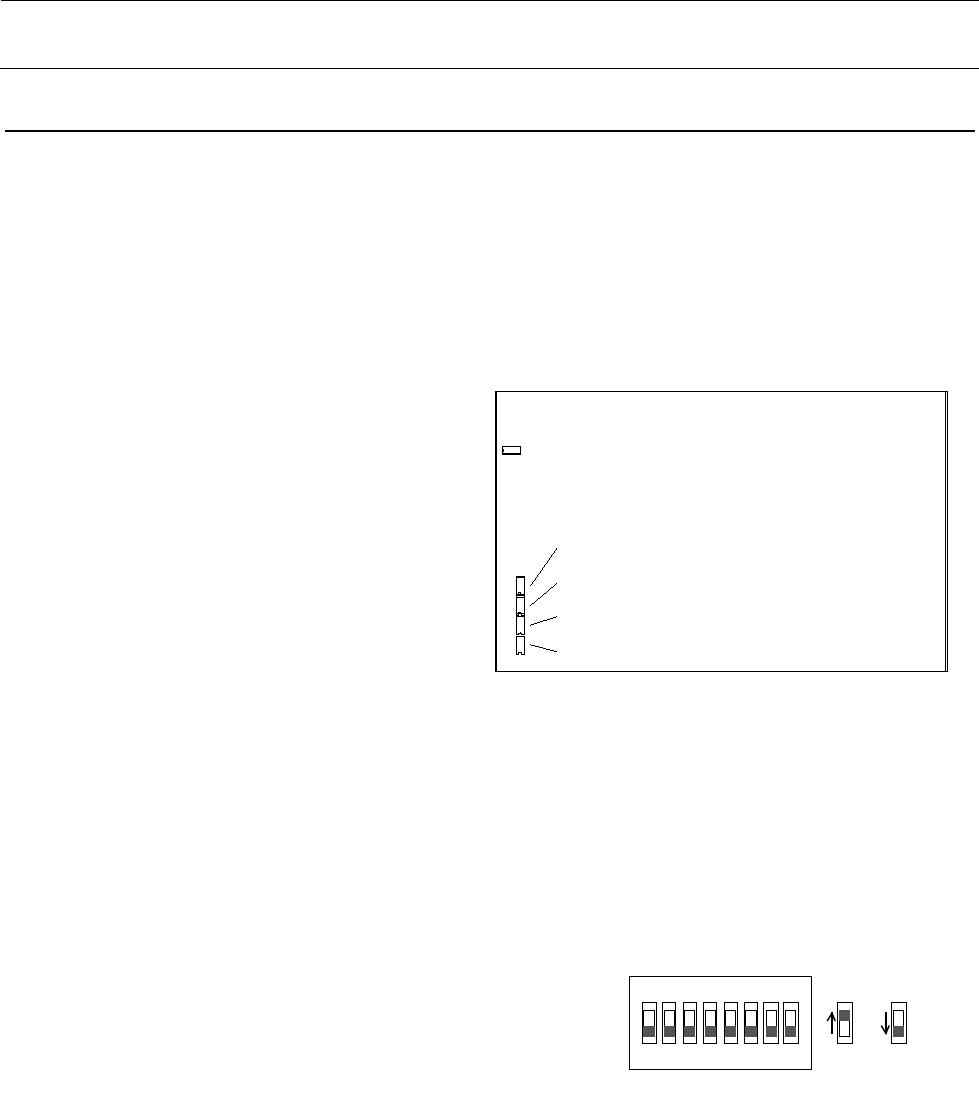

电路板上的
DIPSW
平面图
维修调整要领书
3-14
DIPSW5：备用
1 ※2：RFID
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用

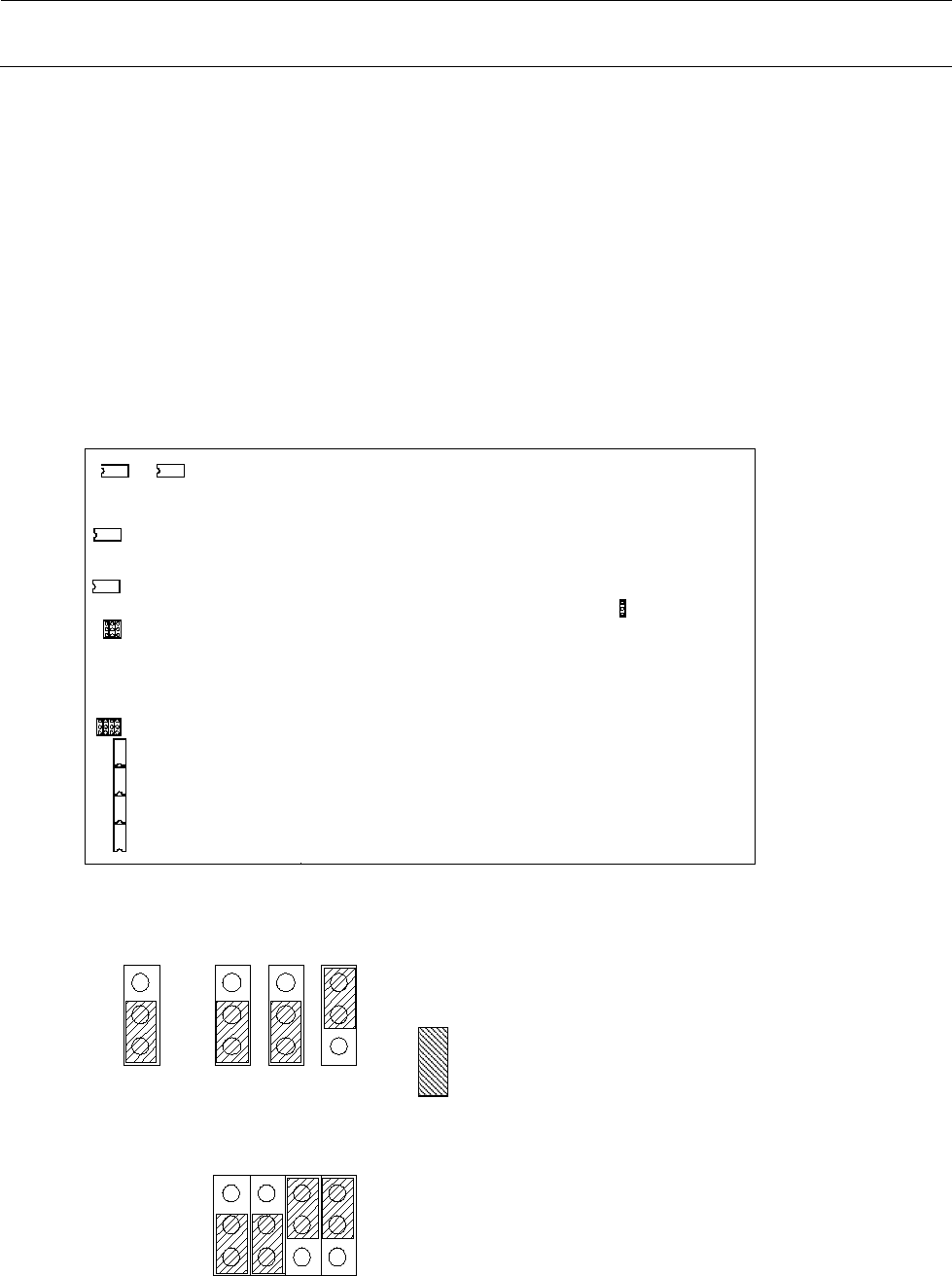

(2) 设定跨接，设定指拨开关 40095248, 40137759
电路板上的 DIPSW 平面图
※1. 已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
插入部位
