维修调整要领书
5-1
5.
电动机的更换及调整

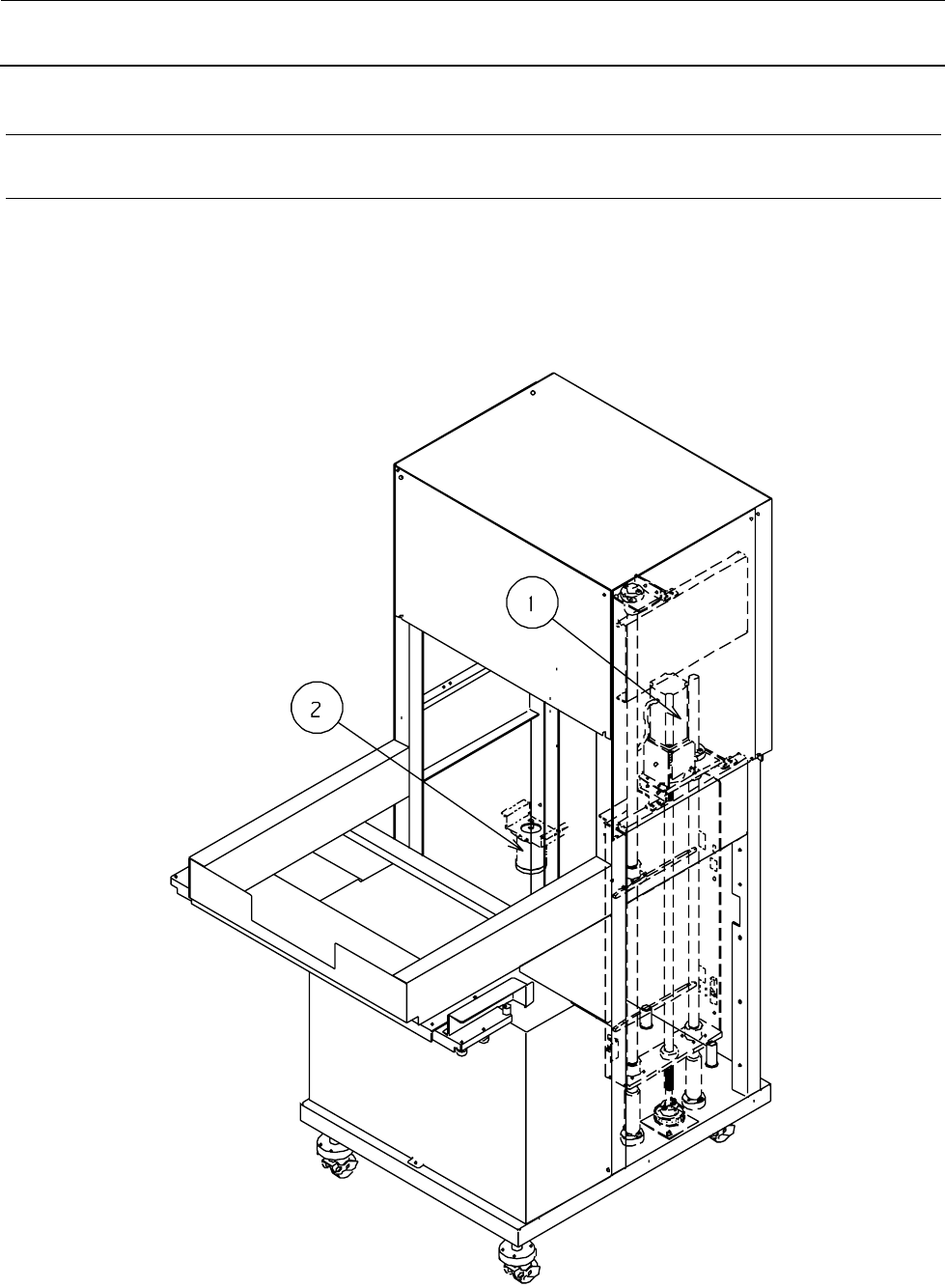

5-1. 电动机配置图
①Z 电动机（货号：40045703）
②Y 电动机（货号：40045060 (TR5SNR, TR5SNX, TR5SNJ)）
（货号：40137831 (TR5SNI)）
维修调整要领书
5-2
5-2. Z 轴电动机的更换

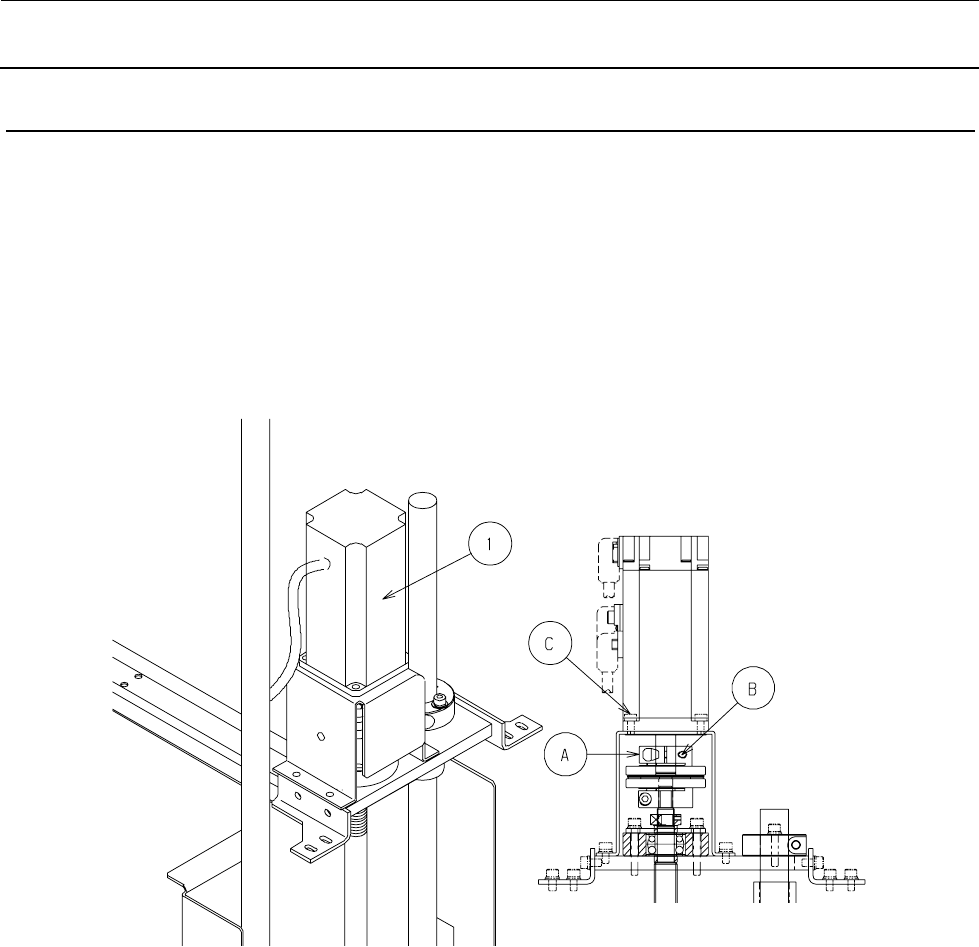

拆下 SIDE COVER U，更换电动机。
用手按住联轴节（A），将止动螺丝（B）渐渐地松开。
止动螺丝（B）松开后 Z 轴会降下，故请用手按住联轴节（A），同时渐渐地下降 Z 轴。
拆下电动机安装螺丝（C），剪断用来固定电动机线束的束线箍，再卸下电动机。
请松开与电动机连接的线束之连接器部的螺丝，更换电动机。
（编码器线束：螺丝 4 个，制动器线束：螺丝 2 个，电动机线束：螺丝 4 个）
①Z 电动机（货号：40045703）
维修调整要领书
5-3
5-3. Y 轴电动机的更换

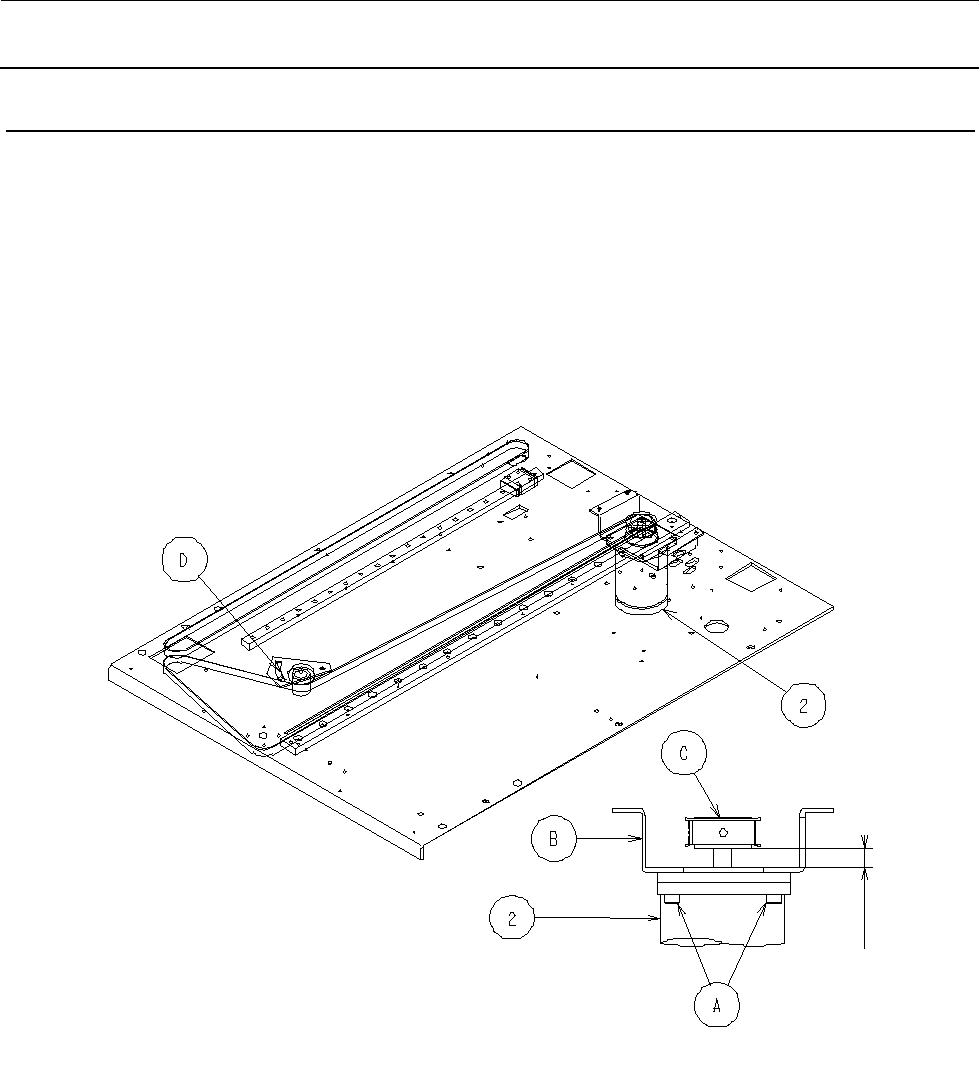

请利用张紧器（D）松缓皮带张力。
请拆下 Y 电动机安装螺丝（A），更换电动机。
请调整到电动机与皮带轮（C）的空隙成为 9.2mm。
更换电动机后，请进行皮带张力调整。
②Y 电动机（货号：40045060 (TR5SNR, TR5SNX, TR5SN)）
（货号：40137831 (TR5SNI)）
9.2mm
