维修调整要领书
3-28
DIPSW7：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW8：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※4 ON：TR5SNJ 用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
※1. 已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※4. 如为 TR5SNJ 时，必须设为有效。
维修调整要领书
3-29
（２）设定跨接，设定指拨开关 －40169061 －

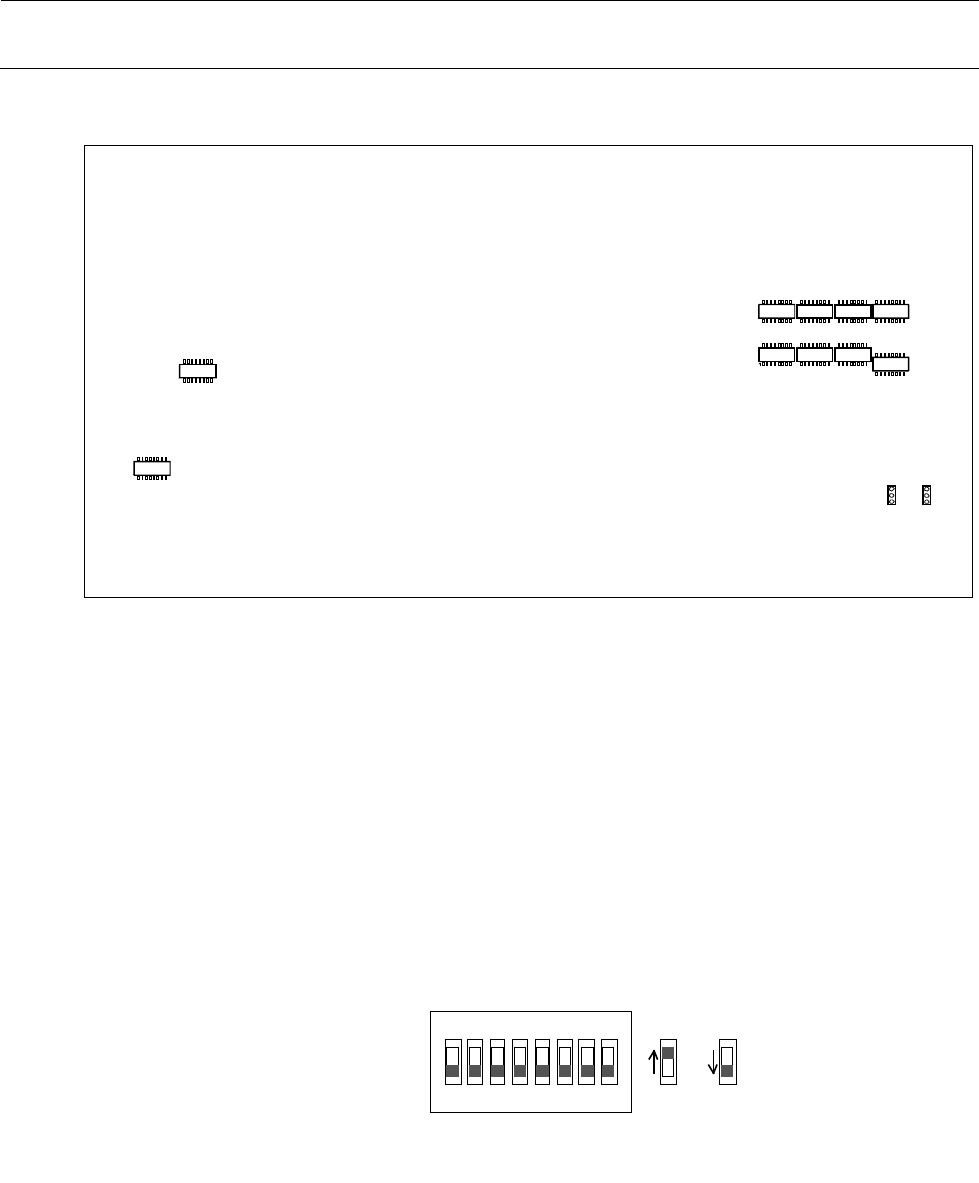

电路板上的 DIPSW 平面图
DIPSW1：启动设置
1 ※3：启动设置
2 ※3：启动设置
3 ※3：启动设置
4 ※3：启动设置
5 ※3：启动设置
6 ※3：启动设置
7 ※3：启动设置
8 ※3：启动设置
DIPSW2：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW3：设定选配件
1 ※2：选择语种 ON：英语
OFF：日本语
2 OFF：传送方向 ON:左→右 OFF:右→左
3 OFF：WDT OFF 失控的 CPU 的监视
4 OFF：禁用限位信号
5 OFF：贴片机护罩打开的有效/无效
6 OFF：零件浮动传感器 3 阶段启用或禁用设置
7 OFF：強制下载程序
8 OFF：可适用 EX 尺寸电路板
DIPSW2
DIPSW
W
DIPSW
DIPSW3
DIPSW4
DIPSW5
DIPSW6
DIPSW7
DIPSW8
DIPSW10
※1. 已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
维修调整要领书
3-30
DIPSW4：设定规格 2
1ＯＦＦ：机型判別
2ＯＦＦ：机型判別
3ＯN ：机型判別
4ＯＦＦ：机型判別
5ＯＦＦ：机型判別
6ＯＮ：MTS/MTC の設定 ON:MTS OFF:MTC
7ＯＦＦ：通信模式被设置 ON: 串行 OFF: 平行
8ＯＮ：串行通讯选择 ON:RS232C OFF:RS422
DIPSW5：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3ＯＮ：托盘误插入防止功能 ON/OFF
4 OFF：检查传送 ON/OFF
5 OFF：传送部自动调整宽度 ON/OFF
6※２：RFID ON/OFF
7 OFF：信号塔 2 指示灯 ON/OFF
8ＯＦＦ：TR7DN_RX-6 对应
DIPSW6：设定规格 3
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8
※1：备用
DIPSW7：设定规格 4
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW8：设定规格 5
1ＯＦＦ：浮动零件的第一阶段强制忽略
2ＯＦＦ：浮动零件的第二阶段强制忽略
3ＯＦＦ：浮动零件的第三阶段强制忽略
4ＯＦＦ：浮动零件的第三阶段强制忽略 TR5SNI
5ＯＦＦ：浮动零件的第四阶段强制忽略 TR5SNI
6ＯＦＦ：浮动零件的第五阶段强制忽略 TR5SNI
7ＯＦＦ：垫定在 BGA 使用时的
8ＯＦＦ：垫定在 BGA 使用时的
