维修调整要领书 7-4 7- 3. 闸门电磁阀的更换 请拆下 SIDE COVER U ，利用调试模式的“ Z JOG ”移动 Z 轴，将电磁阀移到容易更换的位置。 请更换闸门电磁阀②。 ②闸门电磁阀组件（货号： 40049718 ）
维修调整要领书
7-3

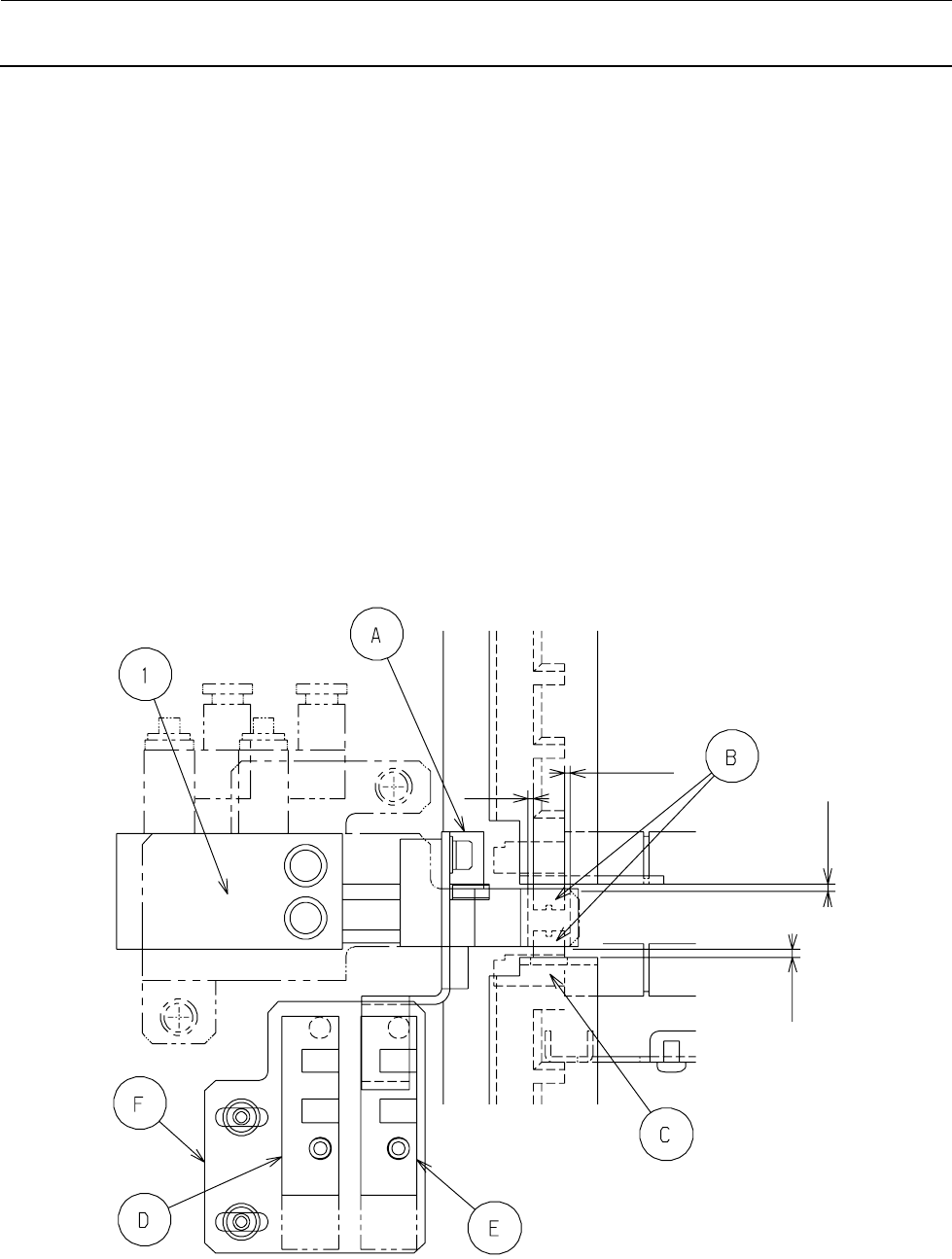

※调整气缸的位置
组装时请以目视判断，闸门销（B）要以左右均等的空隙进入闸门钩（A）中，与闸门（C）的空隙达
到上下均等。
※调整传感器的位置
选择调试模式的“2. Sensor Check”。
请调整 SENSOR BR（F）的位置，要做到闸门气缸①的活塞杆伸到头时闸门的“打开传感器（D）”
变为 OFF，“关闭传感器” 变为 ON；活塞杆缩到头时“打开传感器（E）”变为 ON，“关闭传感
器”变为 OFF。此时请注意闸门钩（A）不要接触传感器。
※调整速度控制器
在调试模式中选择“3. Shutter”，调整闸门的动作时间。
打开时间：64～79ms
关闭时间：59～64ms
注意！！：速度控制器的调整务必要在安装了 2 个叠盘箱的状态下进行。
并且，要在调整传感器的位置后进行。
①闸门气缸（货号：PA0601014A0）
1
1
1.5
1.5
维修调整要领书
7-4

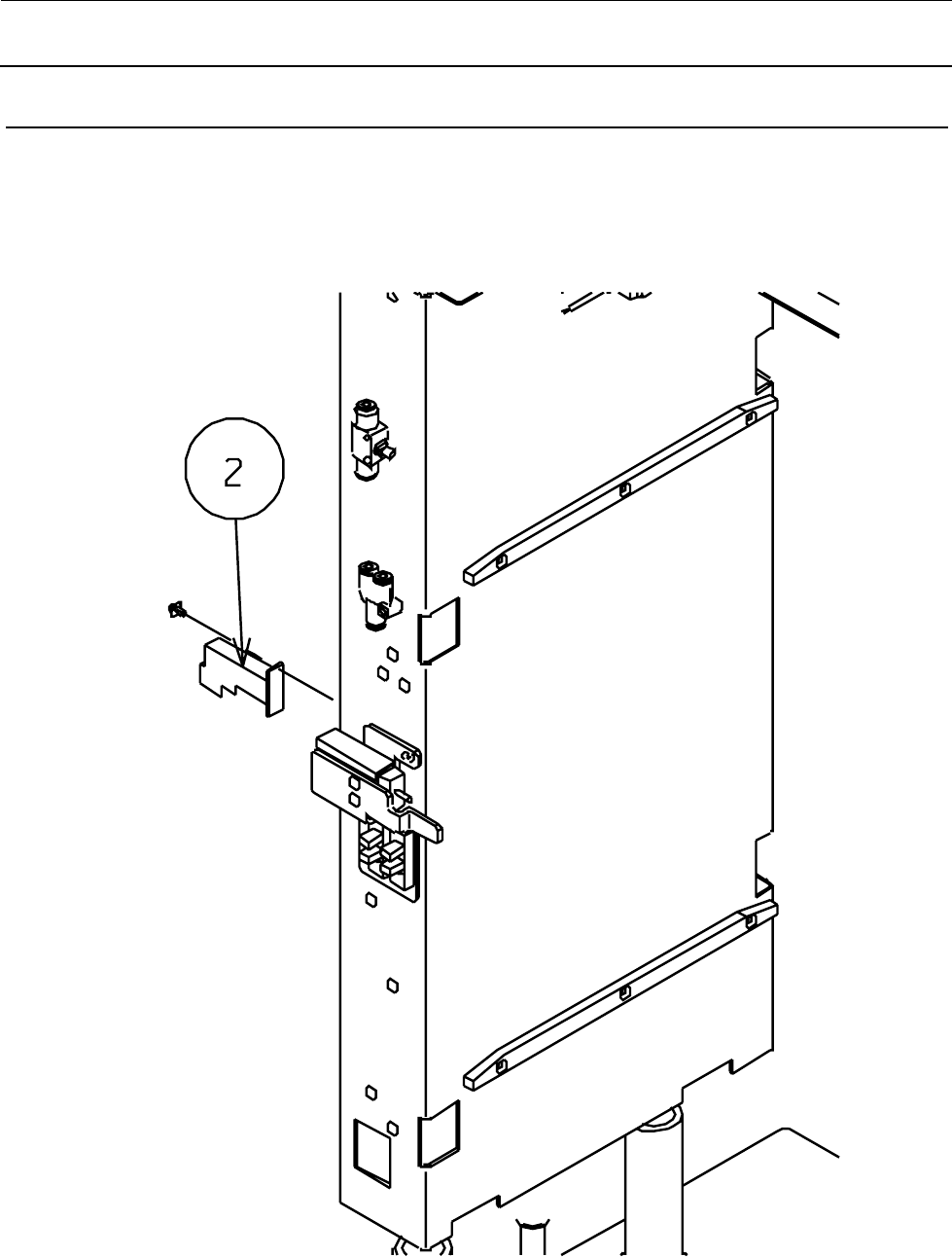

7-3. 闸门电磁阀的更换
请拆下 SIDE COVER U，利用调试模式的“Z JOG”移动 Z 轴，将电磁阀移到容易更换的位置。
请更换闸门电磁阀②。
②闸门电磁阀组件（货号：40049718）
维修调整要领书
7-5
7-4. 闸门减速电路的更换
请拆下 SV BR（A）的紧固螺丝（B），更换 SLOW MODE（SHT）CABLE 3 ASM②。
③SLOW MODE (SHT) CABLE 3 ASM（货号：40049706）
