维修调整要领书 7-2 7- 2. 闸门气缸的更换及调整 请利用调试模式的 “ Z JOG ” 移动 Z 轴，使气缸移到容易更换的位置。 请更换闸门气缸①。 请调整到 SHUTTER HOOK （ A ）与 COVER （ B ）的空隙为 0.5 。 可松开 SHUTTER HOOK （ A ）的螺母（ C ）、螺丝（ D ）进行调整。（参照下图） ①闸门气缸 （货号： PA0601014A0 ） 间隙 0.5
维修调整要领书
7-1
7.
气动部件的更换及调整
7-1. Z 装置部的气动部件配置图
①闸门气缸（货号：PA0601014A0）
②闸门电磁阀组件（货号：40049718）
③SLOW MODE (SHT) CABLE 3 ASM（货号：40049706）（低速 2 模式：选配）
维修调整要领书
7-2
7-2. 闸门气缸的更换及调整
请利用调试模式的“Z JOG”移动 Z 轴，使气缸移到容易更换的位置。
请更换闸门气缸①。

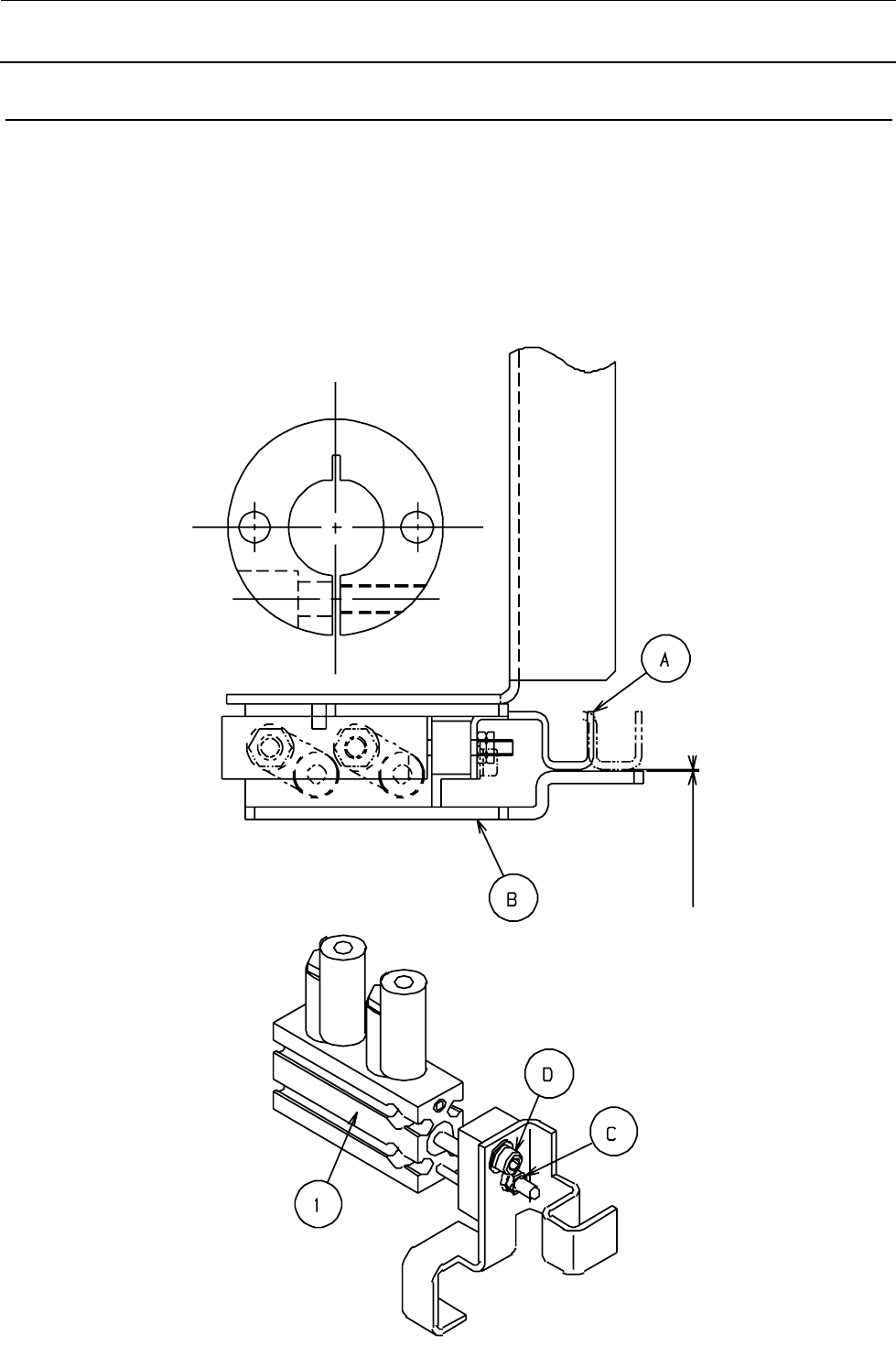

请调整到 SHUTTER HOOK（A）与 COVER（B）的空隙为 0.5。
可松开 SHUTTER HOOK（A）的螺母（C）、螺丝（D）进行调整。（参照下图）
①闸门气缸 （货号：PA0601014A0）
间隙 0.5
维修调整要领书
7-3
※调整气缸的位置
组装时请以目视判断，闸门销（B）要以左右均等的空隙进入闸门钩（A）中，与闸门（C）的空隙达
到上下均等。
※调整传感器的位置
选择调试模式的“2. Sensor Check”。
请调整 SENSOR BR（F）的位置，要做到闸门气缸①的活塞杆伸到头时闸门的“打开传感器（D）”
变为 OFF，“关闭传感器” 变为 ON；活塞杆缩到头时“打开传感器（E）”变为 ON，“关闭传感
器”变为 OFF。此时请注意闸门钩（A）不要接触传感器。
※调整速度控制器
在调试模式中选择“3. Shutter”，调整闸门的动作时间。
打开时间：64～79ms
关闭时间：59～64ms
注意！！：速度控制器的调整务必要在安装了 2 个叠盘箱的状态下进行。
并且，要在调整传感器的位置后进行。
①闸门气缸（货号：PA0601014A0）
1
1
1.5
1.5
