维修调整要领书 4-2 4- 2. Z 传感器的更换及调整 请以调试模式的“ Z JOG ”移动 Z 轴，将传感器移到容易更换的位置。 更换传感器需要短的螺丝刀。 更换后，仅② Z 轴原点传感器要进行以下确认。 初始化结束后请确认 Y 轨 道（ A ） 与托盘座板 （ B ） 的尺寸为 - 0.2 ～ +0.2 。 出现偏差时， 请用 Z 传感器 碰块（ C ）进行调整。 ① Z 轴正向极限传感器（货号： HD001700000 ） ②…
维修调整要领书
4-1
4.
传感器的更换及调整
4-1. Z 装置传感器布置图
①Z 轴正向极限传感器（货号：HD001700000）
②Z 轴原点传感器（货号：HD001710000）
③Z 轴负向极限传感器（货号：HD001700000）
④STK S LOCK SENS R（货号：HD001710000）
⑤STK S LOCK SENS L（货号：HD001710000）
⑥STK M LOCK SENS R（货号：HD001710000）
⑦STK M LOCK SENS L（货号：HD001710000）
⑧STK S SET SENS（货号：HD001710000）
⑨STK M SET SENS（货号：HD001710000）
⑩SHT CLOSE SENS（货号：HD001710000）
⑪SHT OPEN SENS（货号：HD001710000）
⑫投光侧传感器
⑬受光侧传感器
STK MIS SET SENS ASM
（货号：
40049721, 40153670
※
1
）
※1 适用于下述版本以后
TR5SNR : Rev.F
TR5SNX : Rev.D
维修调整要领书
4-2
4-2. Z 传感器的更换及调整
请以调试模式的“Z JOG”移动 Z 轴，将传感器移到容易更换的位置。
更换传感器需要短的螺丝刀。
更换后，仅②Z 轴原点传感器要进行以下确认。
初始化结束后请确认 Y 轨道（A）与托盘座板（B）的尺寸为-0.2～+0.2。出现偏差时，请用 Z 传感器
碰块（C）进行调整。
①Z 轴正向极限传感器（货号：HD001700000）
②Z 轴原点传感器（货号：HD001710000）
③Z 轴负向极限传感器（货号：HD001700000）
维修调整要领书
4-3

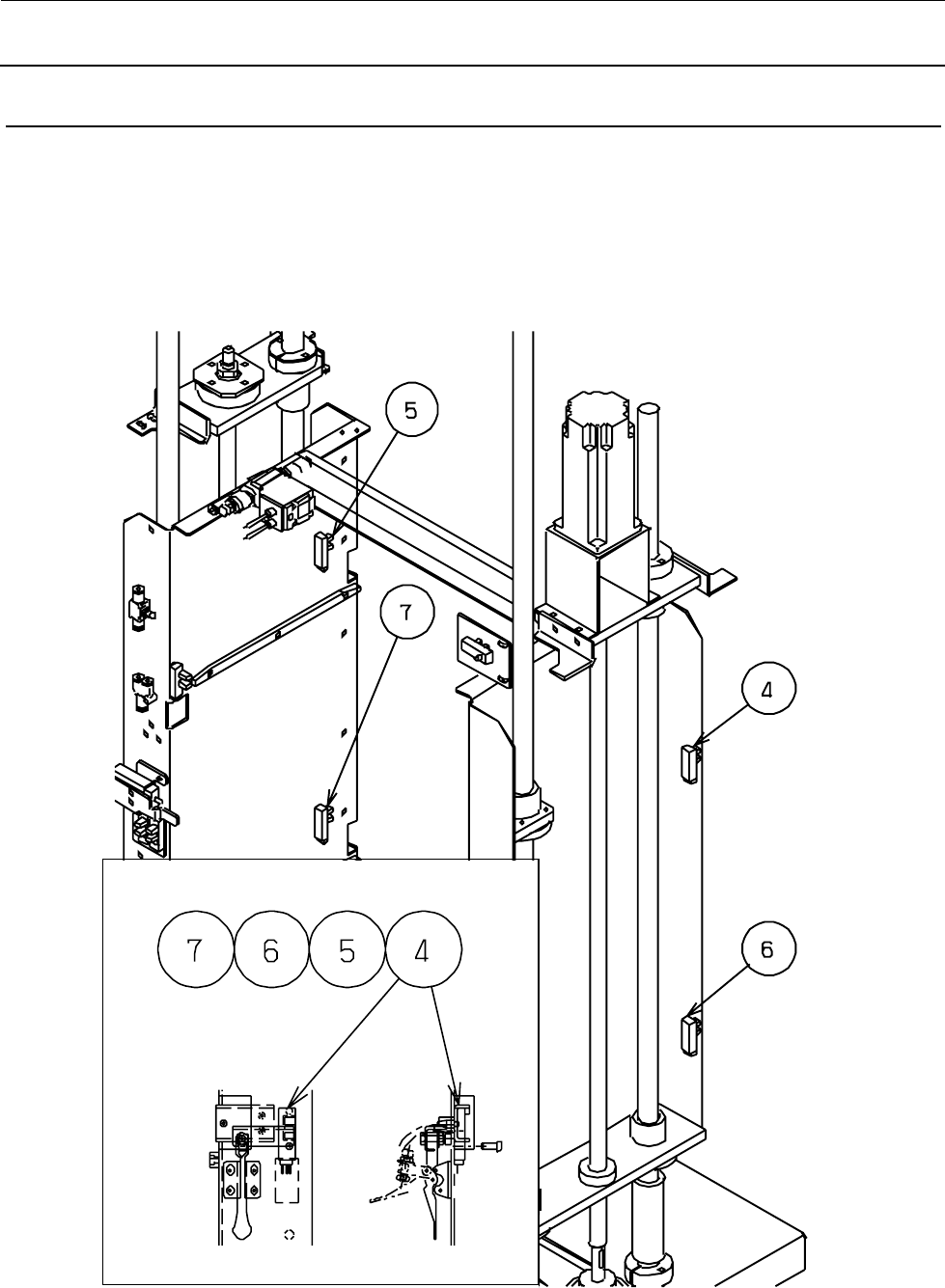

4-3. 叠盘箱锁定传感器的更换及调整
请拆下 SIDE COVER U，以调试模式的“Z JOG”将传感器移动到容易更换的位置之后予以更换。
④STK CLAMP R SENSOR ASM （货号：40049572）
⑤STK CLAMP L SENSOR ASM （货号：40049571）
⑥STK M LOCK SENS R（货号：HD001710000）
⑦STK M LOCK SENS L（货号：HD001710000）
