维修调整要领书 4- 16 4- 11. 门 装置 传 感器配置 图 ①门锁定传感器（货号： HD00057000A ） ②门传感器（标准）（货号： HD00057000A ） ③门传感器（ CE 机）（货号： 40049742 ）
维修调整要领书
4-15
下述版本以后的机器由于元件立碑传感器停止生产，传感器的调整方法已经改变。
TR5SNR : Rev.F
TR5SNX : Rev.D
TR5SNJ : Rev.A
TR5SNI : Rev.A
对于上述版本以后的机器，请进行下述调整。

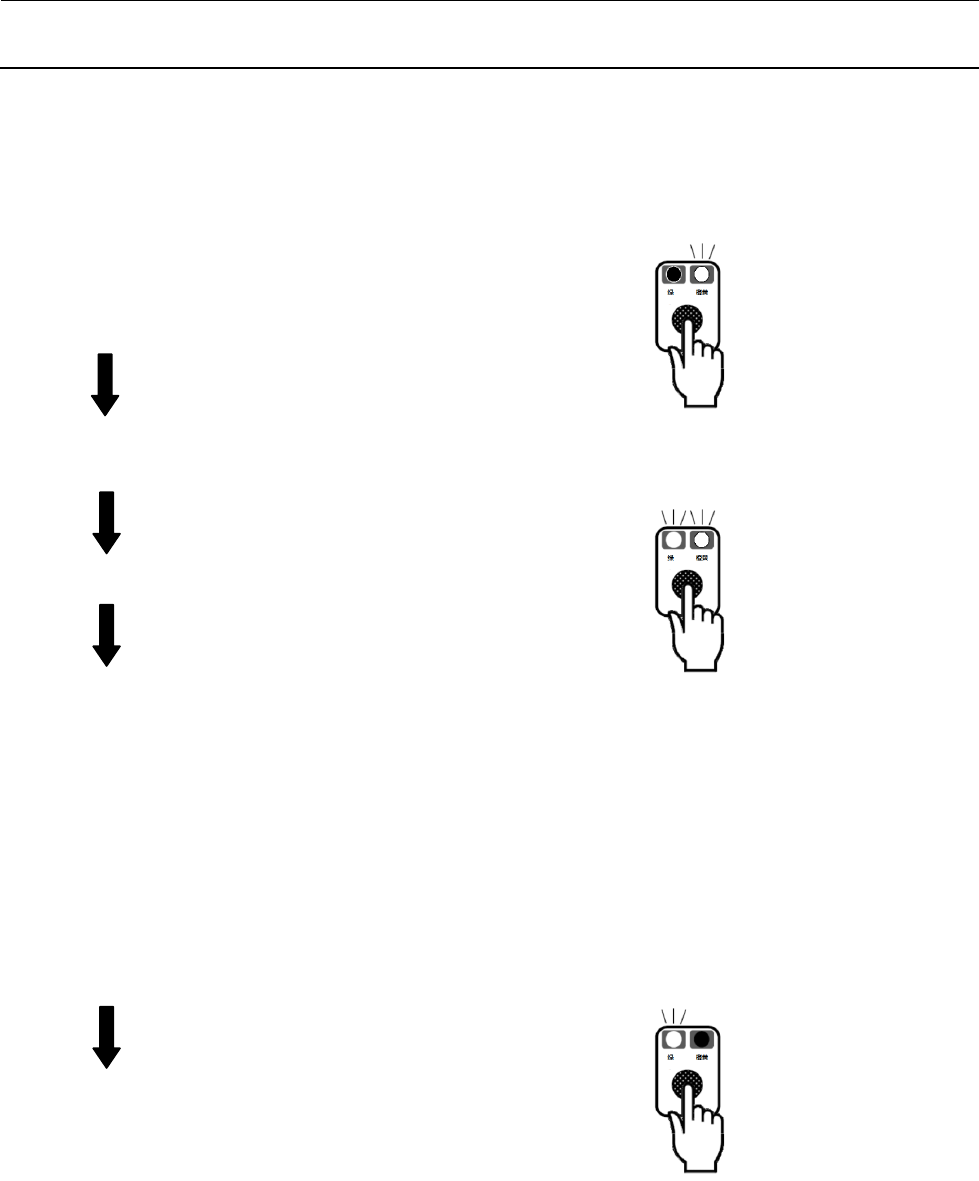

按住按钮(约 2 秒钟)，直至橙色灯快速闪烁，再放手。
把标准托盘座板放在托盘座板导轨上，在各层放置 OFF 侧之高度的块规等，在此状态下按住按钮(约 2 秒
钟)，直至双方颜色灯快速闪烁，再放手。
放置 ON 侧之高度的块规等，在此状态下短时间按按钮。
自动转到常规动作。
调整到此结束。
※如果持续闪烁，请恢复到出厂状态(最大灵敏度)设置，再次进行确认。
出厂时灵敏度设置(最大灵敏度设置)
持续按住，直至绿色灯快速闪烁(约 10Hz)。(约 7 秒钟)
自动转到常规动作。
维修调整要领书
4-16

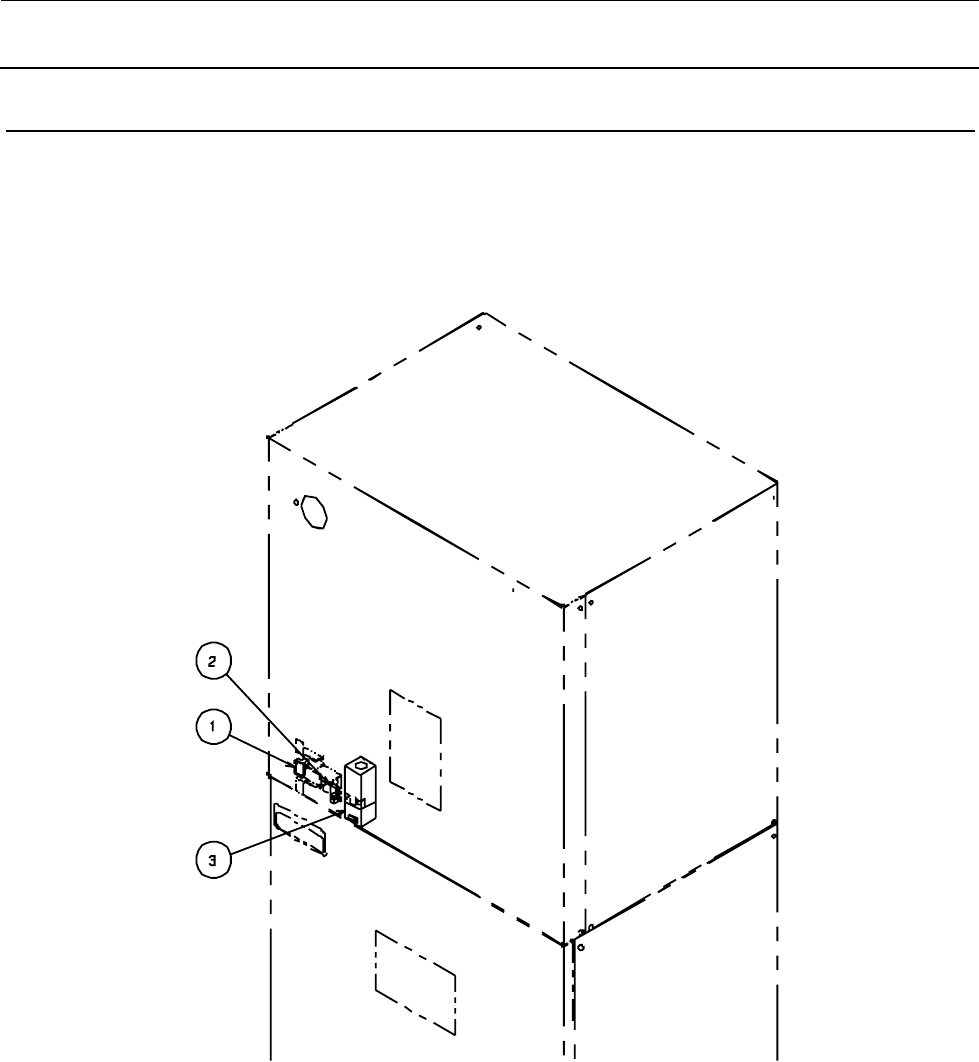

4-11. 门装置传感器配置图
①门锁定传感器（货号：HD00057000A）
②门传感器（标准）（货号：HD00057000A）
③门传感器（CE 机）（货号：40049742）
维修调整要领书
4-17

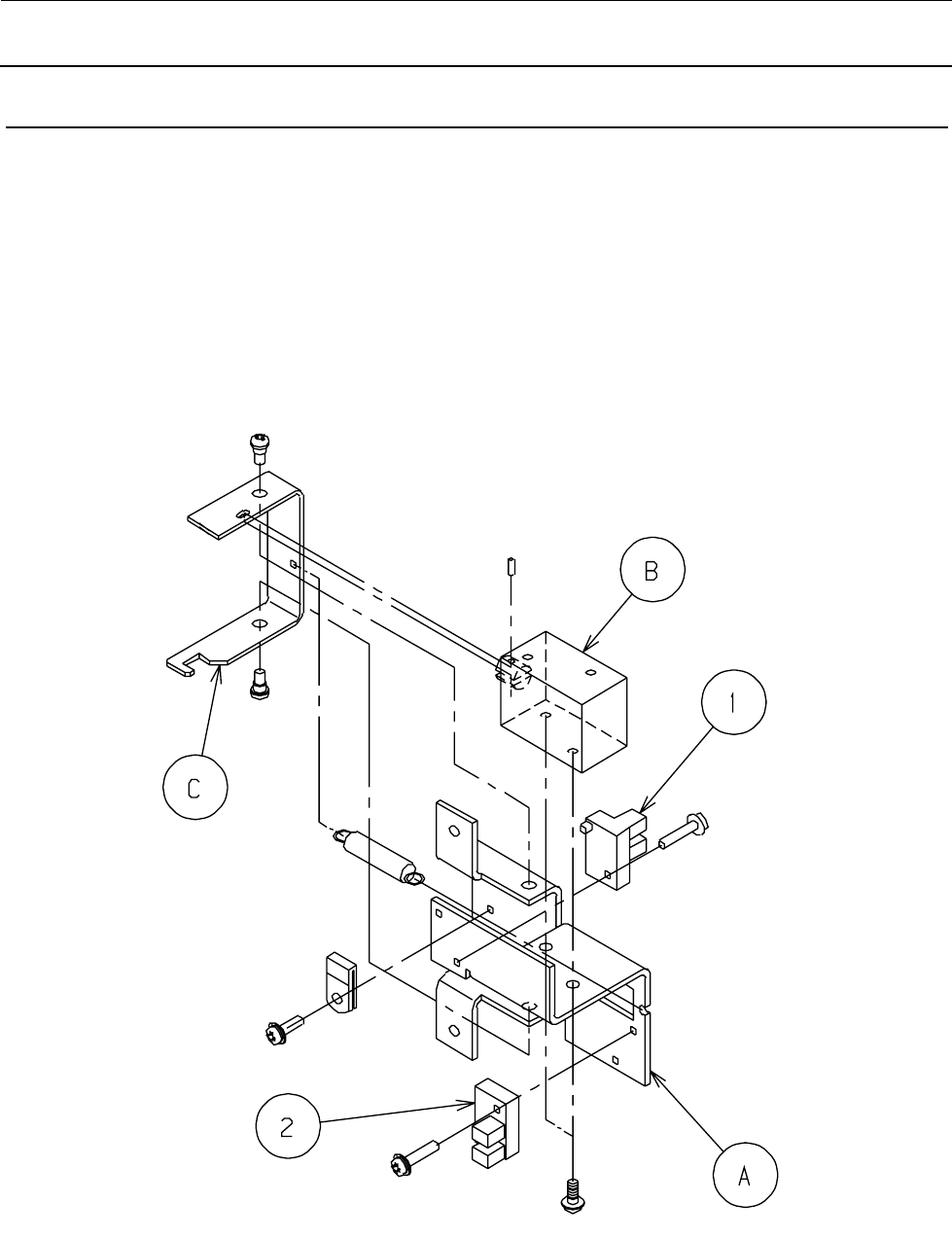

4-12. 门锁定传感器的更换
请拆下 REAR COVER U。
请将 DOOR LOCK BR（A）从框架中拆下。
请拆下电磁阀（B）、DOOR LOCK LV（C），更换门锁定传感器①。
①门锁定 传感器（货号：HD00057000A）
