维修调整要领书 1- 17 1- 7. 托盘叠盘箱的安装 请打开“③门”，将“④叠盘箱导轨座板”向身前拉出打开。 请将“②托盘叠盘箱”沿着“⑤叠盘箱导轨”推入至内部。 确认“②托盘叠盘箱”确实已进入内部之后，请用左右两侧的“⑥叠盘箱锁紧夹”将其锁定。 请关闭门。 < ※注 > 在尚未供给气源的状态下安装“②托盘叠盘箱”时，请预先确认“⑧闸门气缸钩”朝箭头方向打开。 正常的位置关系是， “②托盘叠盘箱” 的 “⑨叠盘箱闸门” …
维修调整要领书
1-16
1-6. FG 线的安装（仅适用于 EN 规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
电源电缆插入口
＜
MTC
侧＞
请用 MTC 附带的螺丝把 FG 线
固定在电源电缆插入口旁边的
M4 分接头上。
FG
线固定位置
M4 分接头
＜贴片机侧＞
请取下电源电缆插入口的一个螺
丝，与 FG 线一起旋紧。
电源电缆插入口
FG
线固定位置
M3 分接头
一起旋紧
维修调整要领书
1-17

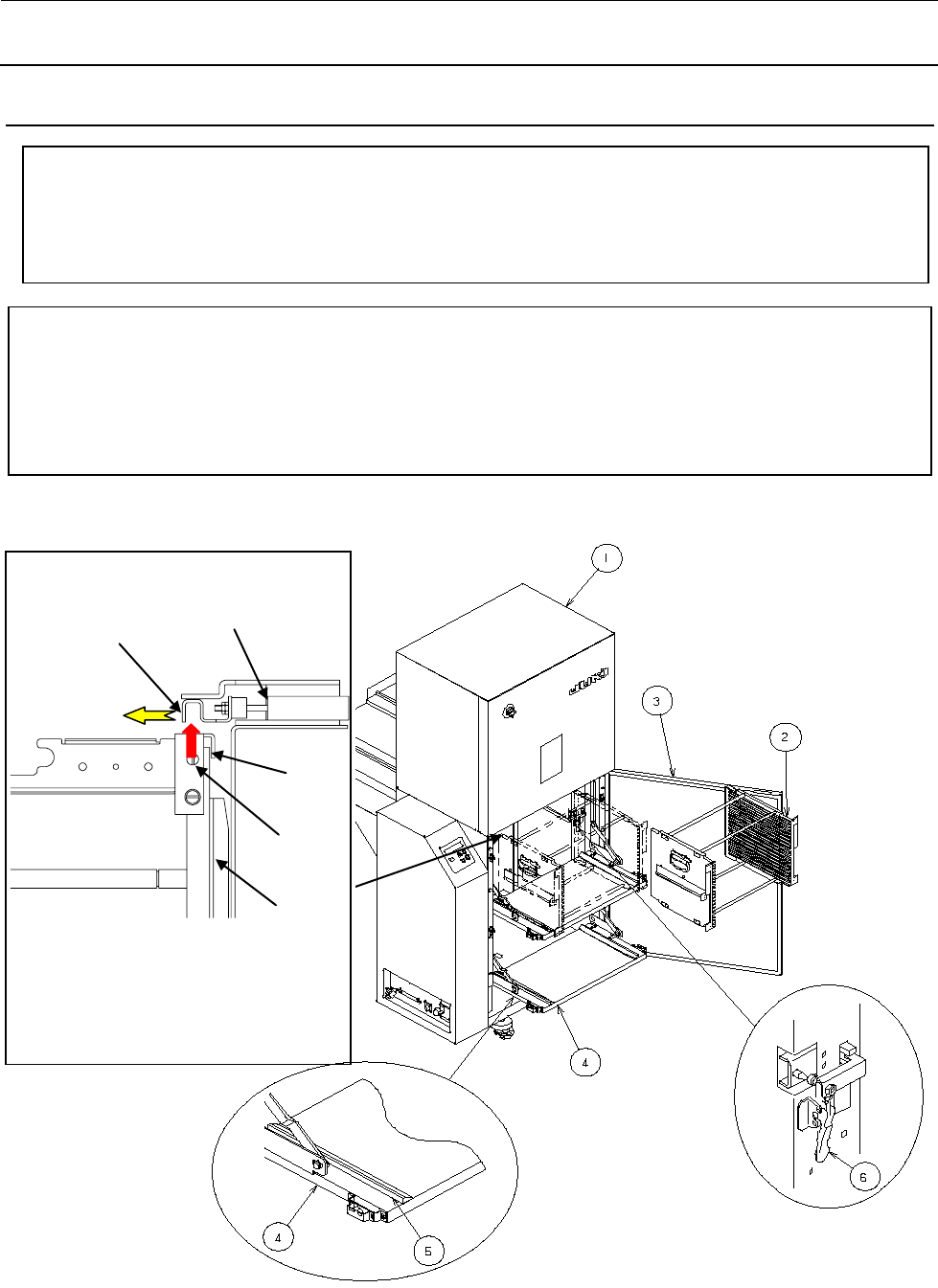

1-7. 托盘叠盘箱的安装
请打开“③门”，将“④叠盘箱导轨座板”向身前拉出打开。
请将“②托盘叠盘箱”沿着“⑤叠盘箱导轨”推入至内部。
确认“②托盘叠盘箱”确实已进入内部之后，请用左右两侧的“⑥叠盘箱锁紧夹”将其锁定。
请关闭门。
<
※注
>
在尚未供给气源的状态下安装“②托盘叠盘箱”时，请预先确认“⑧闸门气缸钩”朝箭头方向打开。
正常的位置关系是，“②托盘叠盘箱”的“⑨叠盘箱闸门”上所带的“⑩叠盘箱闸门销座”要进入“⑦
闸门气缸”的“⑧闸门气缸钩”的内侧。
如果在“⑧闸门气缸钩”关闭的状态下安装“②托盘叠盘箱”，则叠盘箱的闸门将不能正常动作。
①
主箱体
② 托盘叠盘箱
③ 门
④ 叠盘箱导轨座板
⑤ 叠盘箱导轨
⑥ 叠盘箱锁紧夹
⑦
闸门气缸
⑧ 闸门气缸钩
⑨ 叠盘箱闸门
⑩ 叠盘箱闸门销座
⑦
⑧
⑩
⑨
②
维修调整要领书
2-1
2.
护罩的名称及拆卸方法

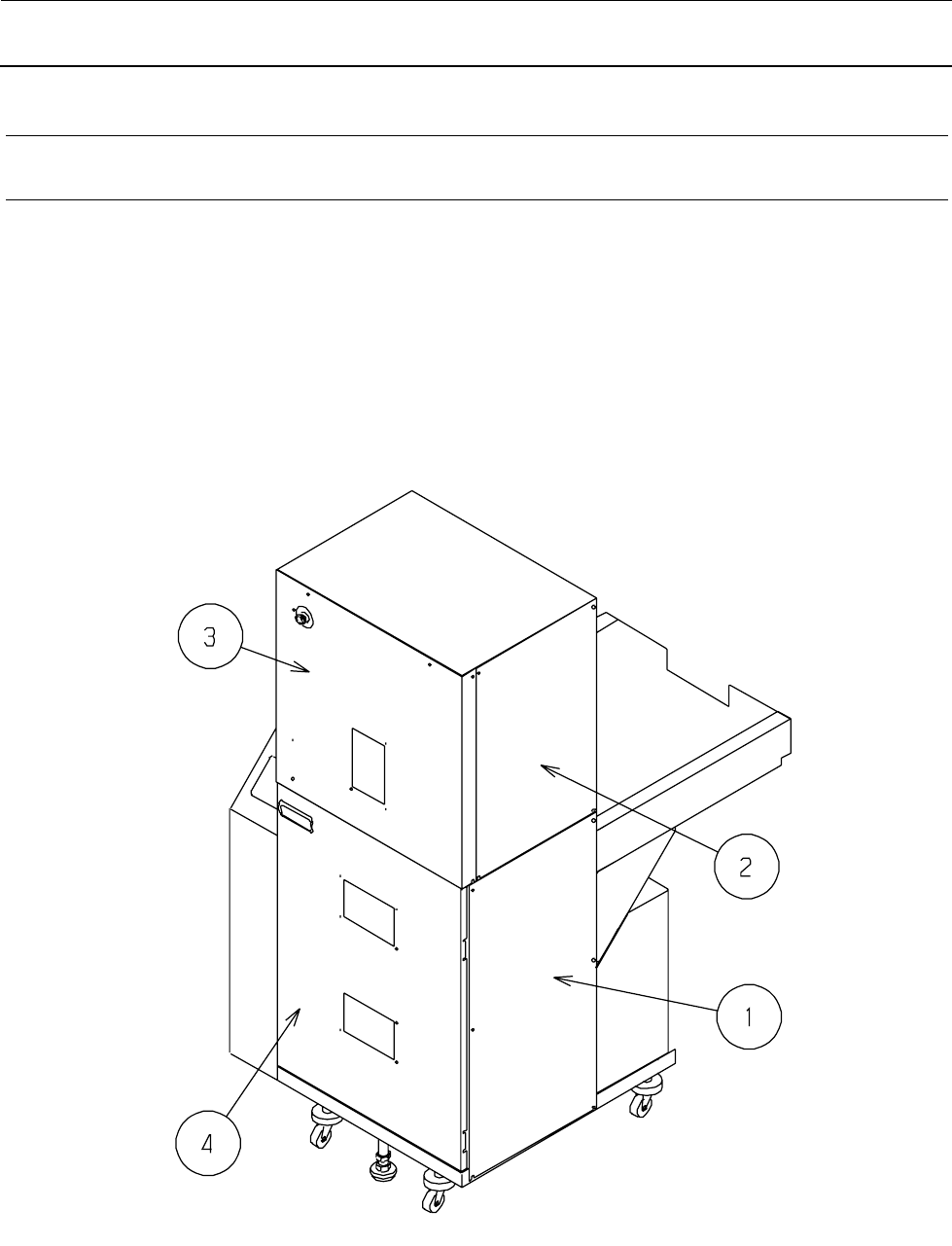

2-1. 护罩的拆卸方法（标准机）
①SIDE COVER L（40049025） 螺丝 6 个
②SIDE COVER U（40049026） 螺丝 4 个
③REAR CV U SILK（40049941） 螺丝 8 个
④REAR DOOR（40049012） 螺丝 4 个
