维修调整要领书 6-1 6. 皮带的更换及调整 6- 1. Y 装置部的皮带配置图 ① Y 皮带（货号： E5313723000 ） ② YJ 皮带（货号： E5315723000 ）
维修调整要领书
5-3
5-3. Y 轴电动机的更换
请利用张紧器（D）松缓皮带张力。
请拆下 Y 电动机安装螺丝（A），更换电动机。
请调整到电动机与皮带轮（C）的空隙成为 9.2mm。
更换电动机后，请进行皮带张力调整。
②Y 电动机（货号：40045060 (TR5SNR, TR5SNX, TR5SN)）
（货号：40137831 (TR5SNI)）
9.2mm
维修调整要领书
6-1
6.
皮带的更换及调整

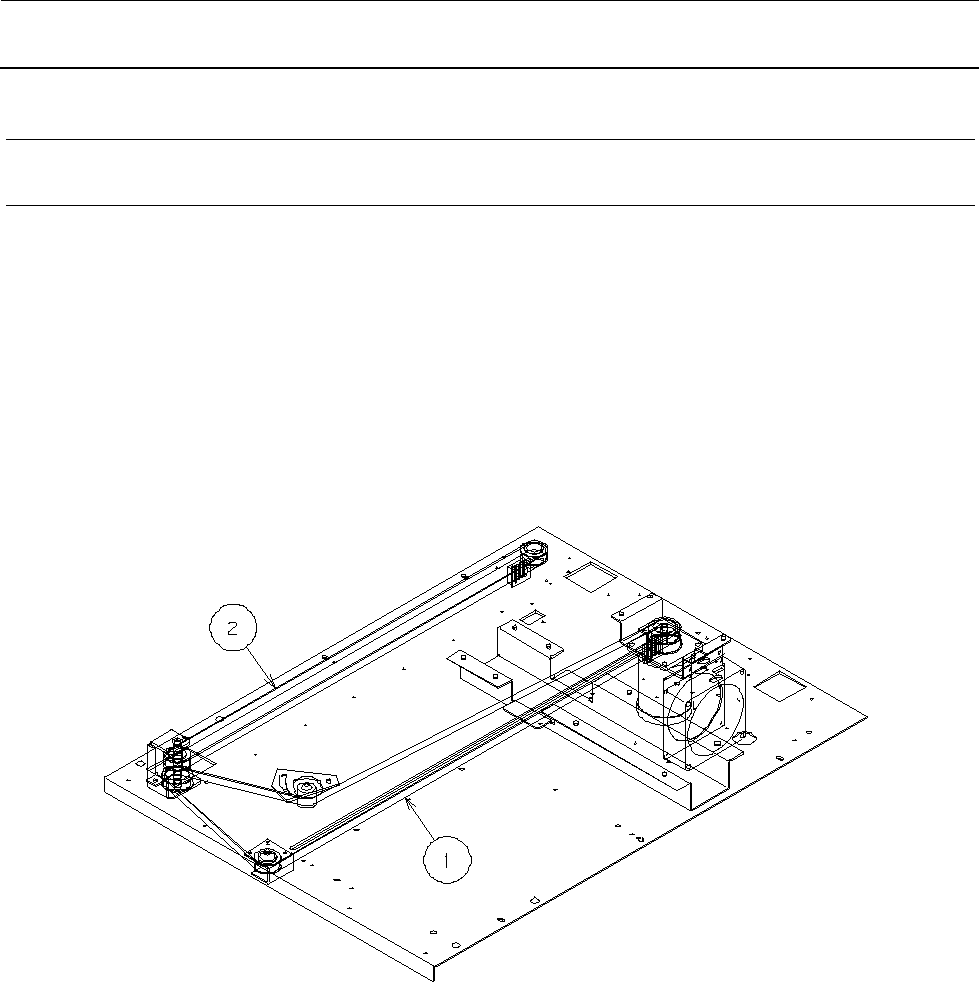

6-1. Y 装置部的皮带配置图
①Y 皮带（货号：E5313723000）
②YJ 皮带（货号：E5315723000）
维修调整要领书
6-2
6-2. Y 皮带、YJ 皮带的更换及调整

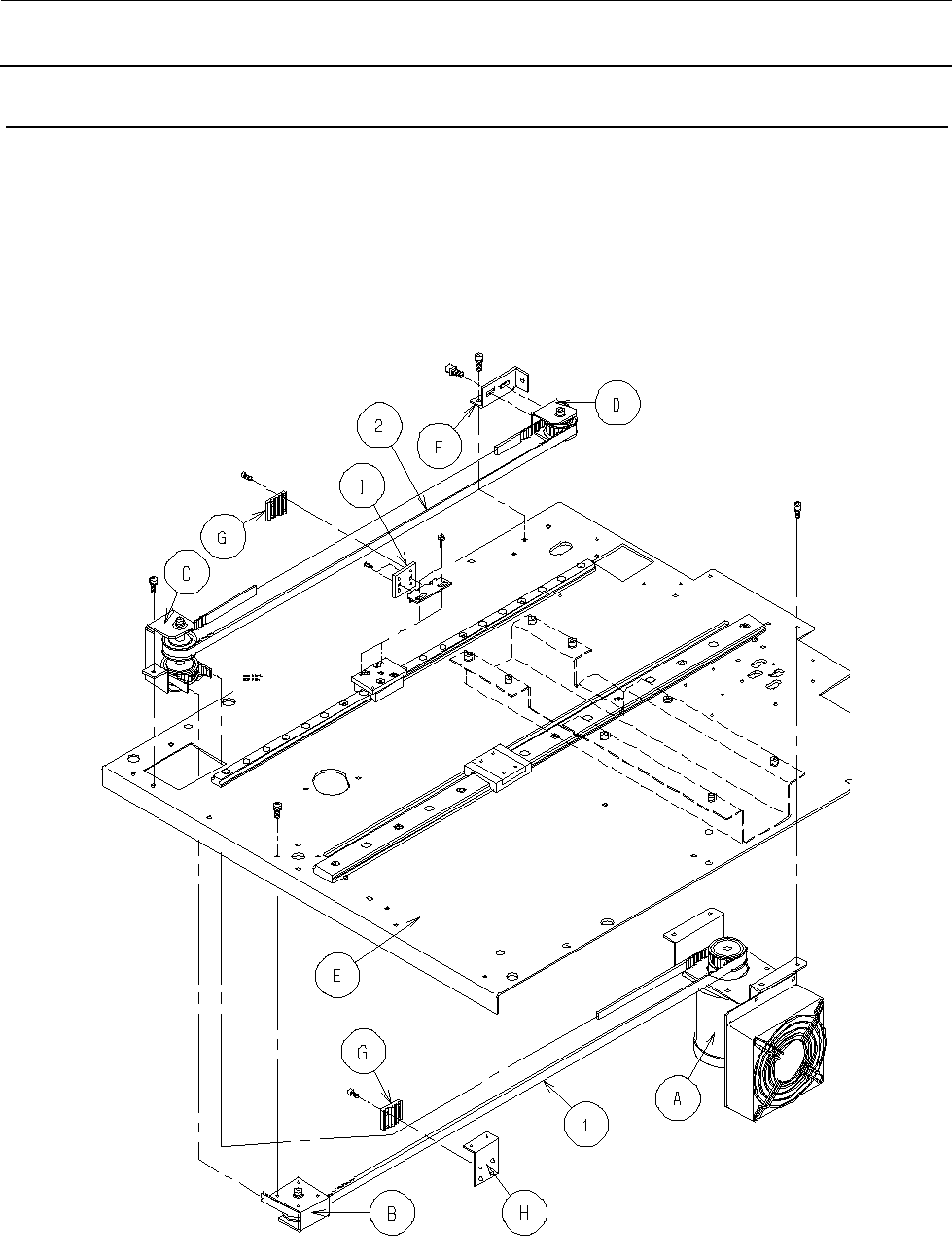

请分别取下 Y 电动机托架组件（A）、YF 皮带轮托架组件（B）、YJ 托架组件（C）、YJ 张紧器组
件（D）的止动螺丝，从 Y 座板（E）或 YJ 张紧器底座（F）中卸下。
并且，也请卸下 Y 皮带压板（G）、Y 皮带连接器（H）、YJ 皮带连接器（I）。
①Y 皮带（货号：E5313723000）
②YJ 皮带（货号：E5315723000）
