维修调整要领书
4-19

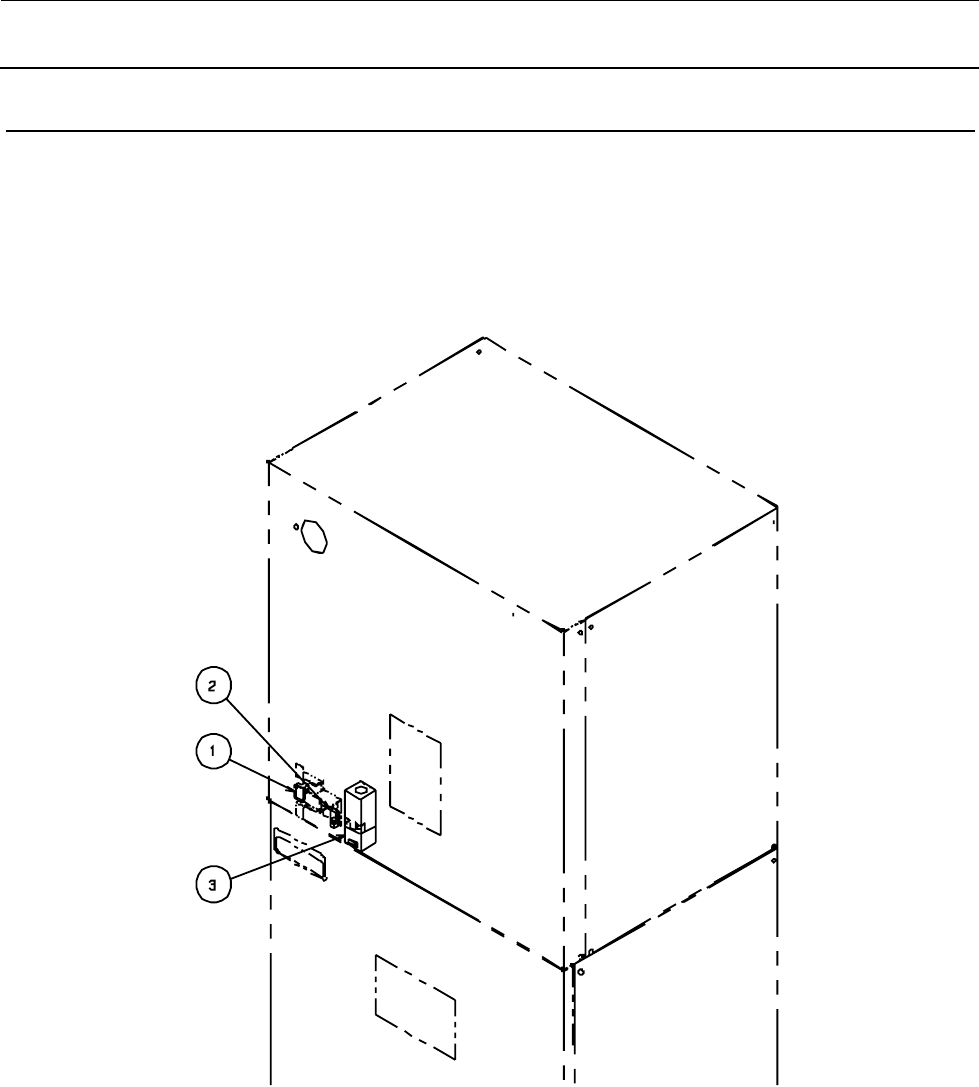

4-14. 门传感器的更换（CE 机）
请拆下 REAR COVER U，更换门传感器②。
③门传感器（CE 机）（货号：40049742）
维修调整要领书
4-20
4-15. IS 装置天线的更换及调整(IS:选配)

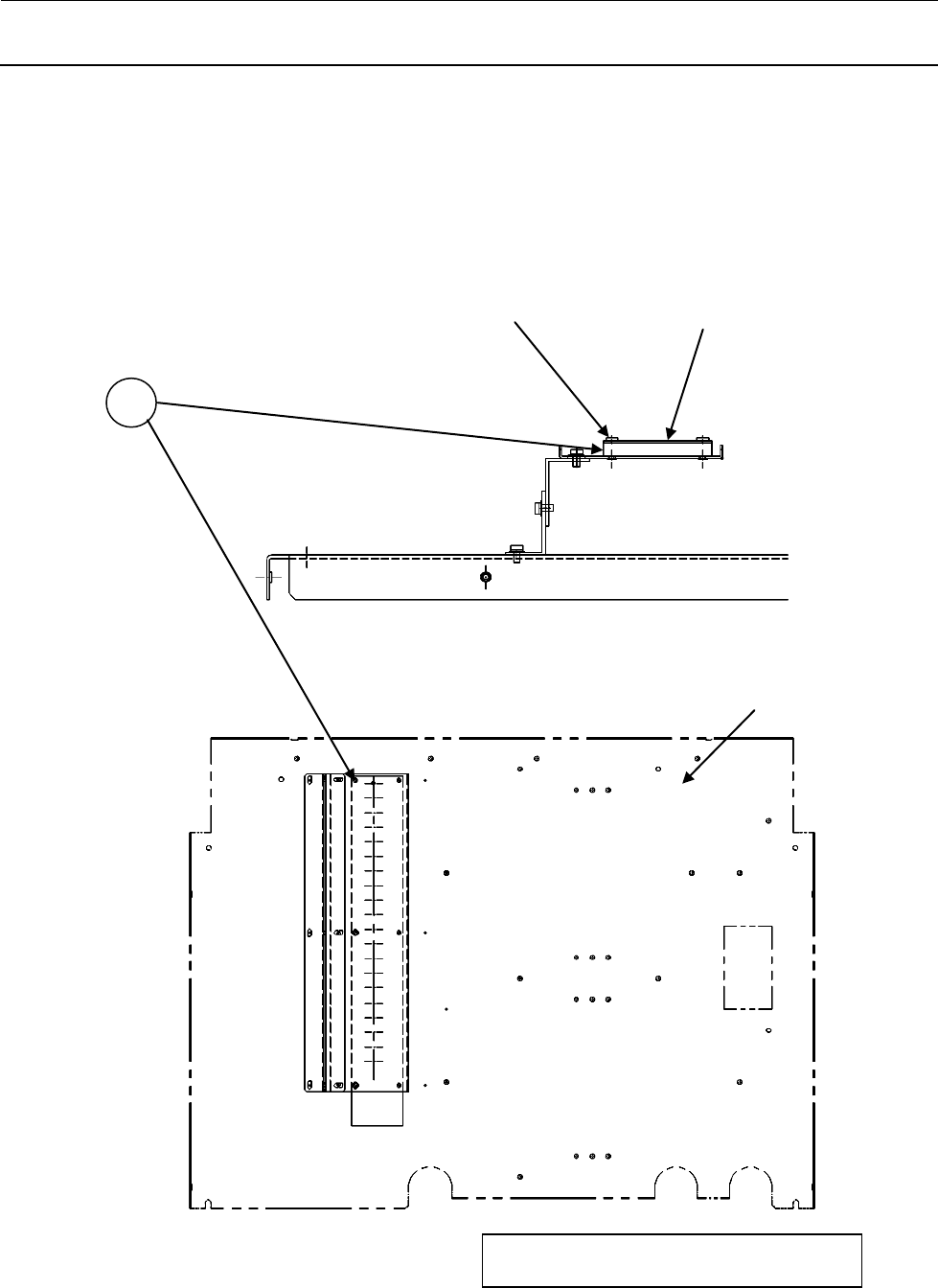

上部天线的更换
在前部盖罩的内侧，用 M3 的圆头螺丝(6 处) 将上部天线与 SHEILD BRACKET 一起拧紧进行安装。
更换天线时，请将天线的传感器检测面（有标记的面）朝着堆垛机侧进行安装。
圆头螺丝上请涂抹乐泰 242 胶。
①天线（货号：40073666 ANTENNA ARRAY 14MM PITCH / 20 POSITION）
1
SHEILD BRACKET
圆头螺丝
维修调整要领书
4-21

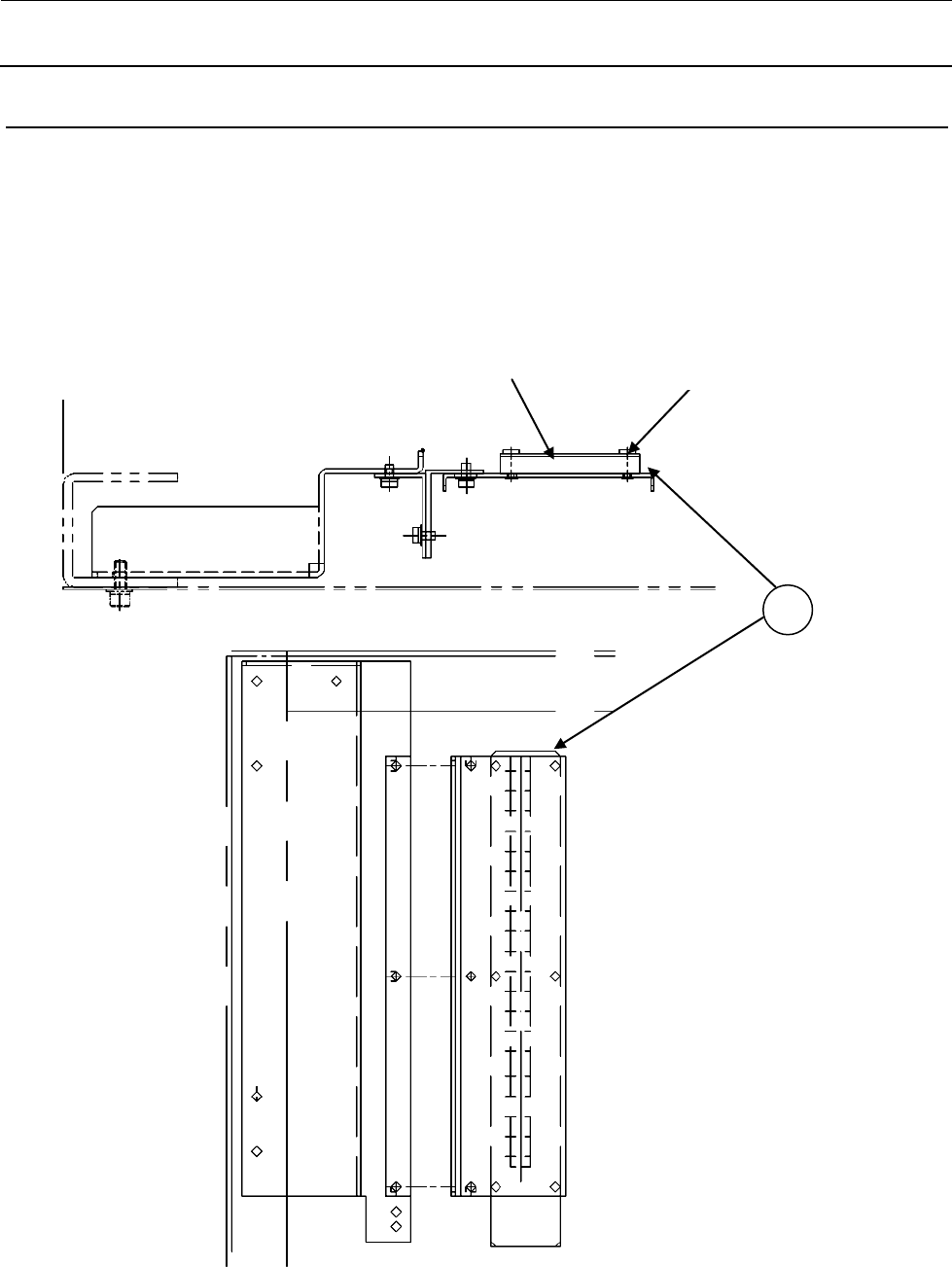

下部天线的更换
在 E 单元电装盖罩的内侧，用 M3 的圆头螺丝(6 处)将下部天线与 SHEILD BRACKET 一起拧紧进行
安装。更换天线时，请将天线的传感器检测面（有标记的面）朝着堆垛机侧进行安装。
圆头螺丝上请涂抹乐泰 242 胶。
①天线（货号：40073666 ANTENNA ARRAY 14MM PITCH / 20 POSITION）
从正面观察机器时
40048920：天线组装在 FRONT E PL
的内侧。
FRONT E PL
1
SHEILD BRACKET
圆头螺丝
