维修调整要领书
6-5

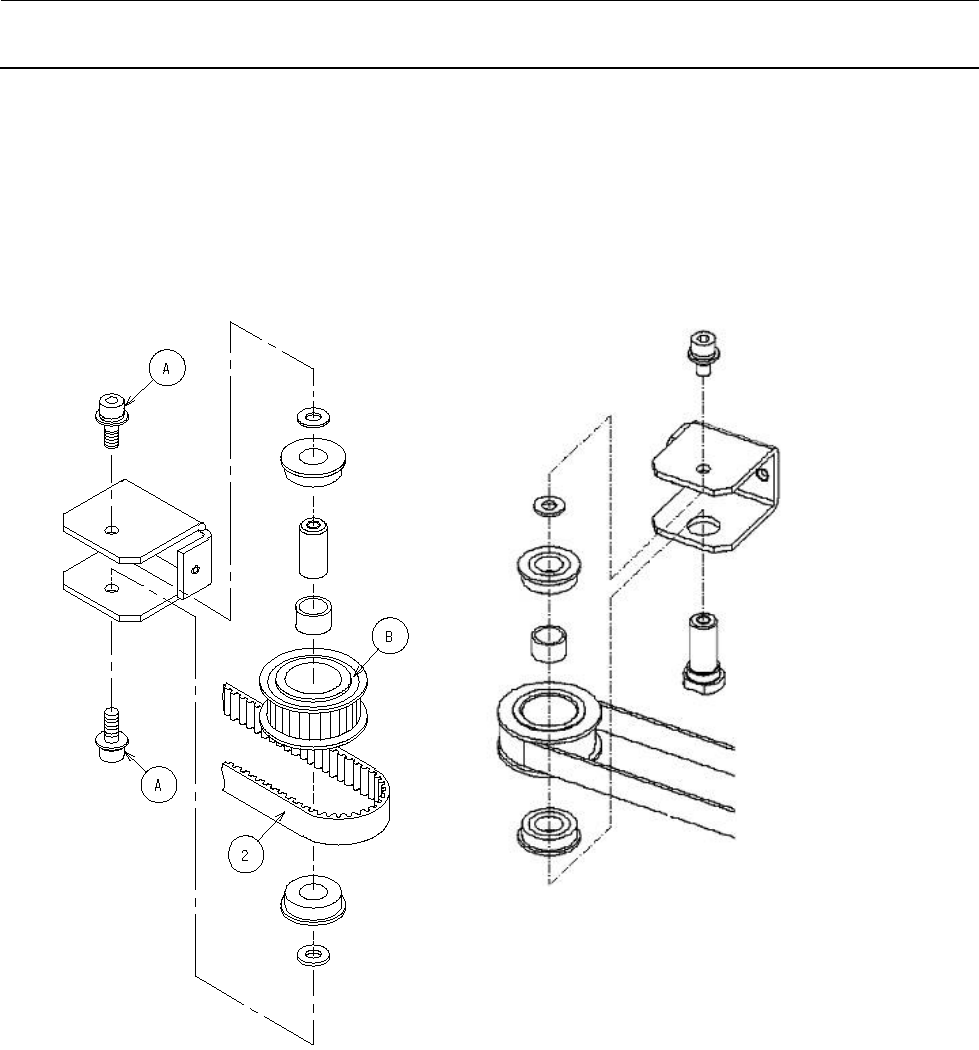

请取下螺丝（A），从 YJ 张紧器皮带轮（B）中卸下 YJ 皮带②进行更换。
②YJ 皮带（货号：E5315723000）
● TR5SNR/TR5SNX ● TR5SNI/TR5SNJ
维修调整要领书
6-6
更换 Y 皮带①、YJ 皮带②后，要调整皮带的张力。
请使用声波式皮带张力计，使用下表的数值进行调整。
①Y 皮带（货号：E5313723000）
②YJ 皮带（货号：E5315723000）
YJ 皮带②张力
Y 皮带①张力
单位重量 Weight
0.00245N/cm
2
(0.25gf/cm
2
) 0.00245N/cm
2
(0.25gf/cm
2
)
皮带宽度 Width
9.00mm 9.00mm
跨度 Span
543mm 493mm
皮带张力 Tension
88±20N (9±2kgf) 88±20N (9±2kgf)
以 5.9N（0.6kgf）按压时的挠曲量
8.5mm 7.7mm
张力的测定请在皮
带中央部进行。
维修调整要领书
6-7
6-3. Z 皮带的更换及调整
请拆下 Z 皮带罩⑦，通过张紧器②使 Z①的张力松缓。
请将 Z 电动机连同托架③一起拆下。
请拆下 END PLATE④和 Z 轴承板⑤的安装螺丝，抬起滚珠螺杆，更换 Z 皮带①。
安装 Z 轴承板⑤时，请把 Z 轴降到最下方，安装 END PLATE④时则把 Z 轴升到最上方再进行组装。
①Z 皮带（货号：E1202726000）
张力的测定请在皮
带中央部进行。
