4. 生产 QD142-06 94 NXT II 系统手册 10.请拿住捏手，放下托架挡块。 11.请关闭正面门（上层），按下 COMPLETE 按钮。备注 )请轻轻关闭正面门，以免料盘单元 -LTC 受到冲击。

QD142-06 4. 生产

NXT II 系统手册 93

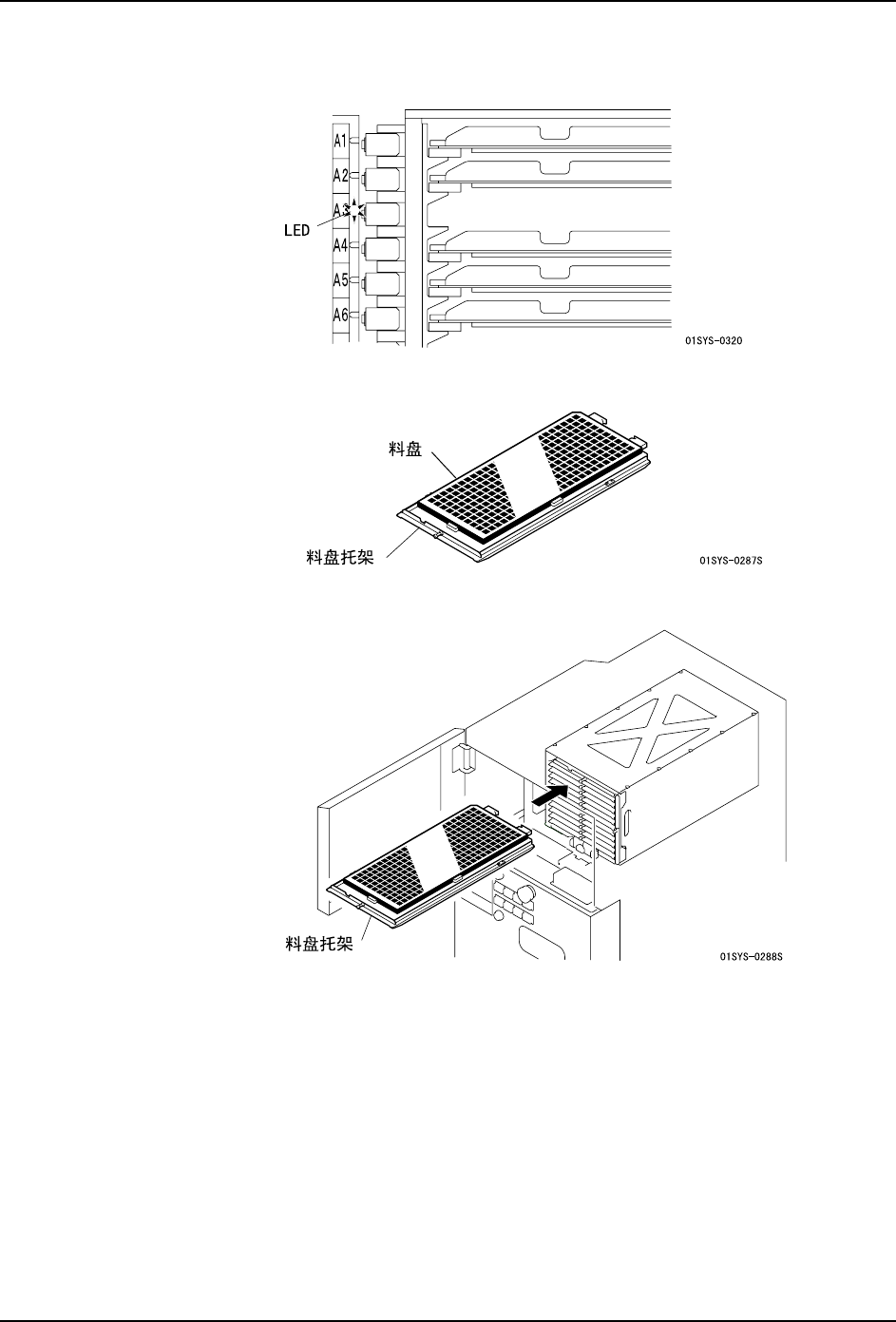

5. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的

料槽，LED 闪烁着。

6. 将料盘安装到料盘托架上。

7. 将料盘托架安装到对象料槽上。

注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。

8. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元件的

吸取开始点 "。

9. 请按下操作面板的 OK 按钮。

4. 生产 QD142-06

94 NXT II 系统手册

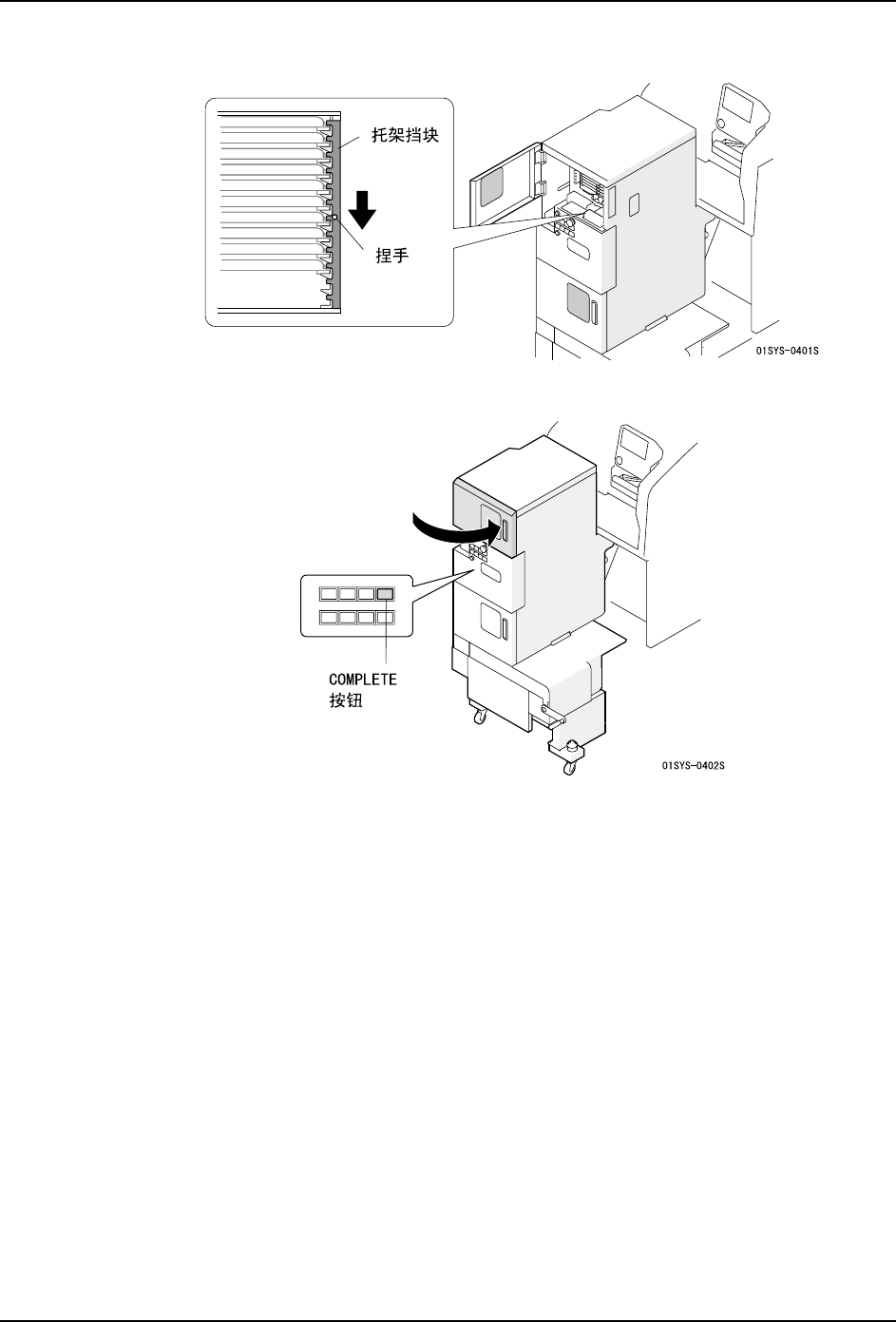

10.请拿住捏手，放下托架挡块。

11.请关闭正面门（上层），按下 COMPLETE 按钮。

备注 )请轻轻关闭正面门，以免料盘单元 -LTC 受到冲击。

QD142-06 4. 生产

NXT II 系统手册 95

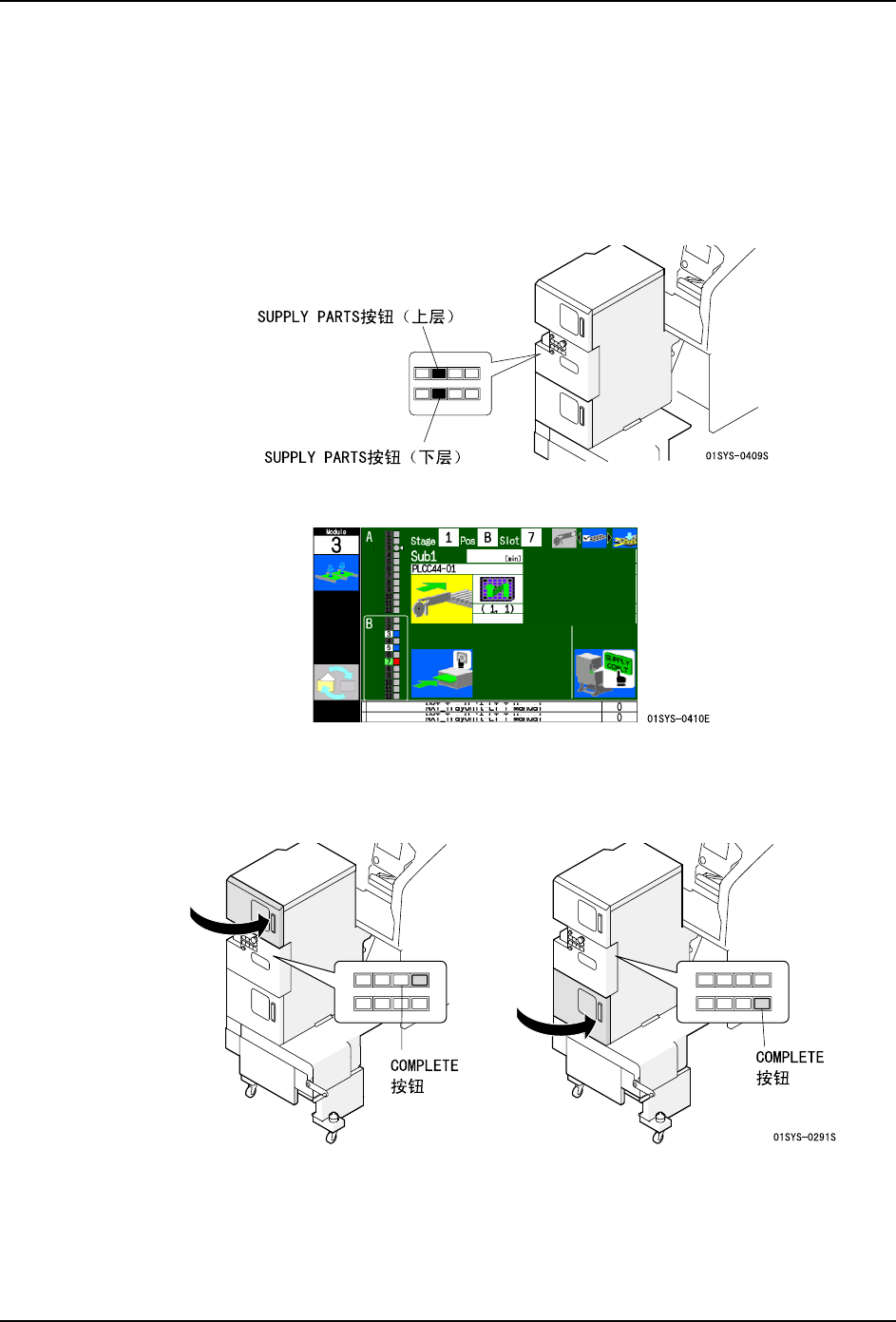

4.8.5 有效利用供应预约功能时

根据机器的向导画面，能够高效率地进行料盘单元 -LTC 的元件补充。但是，即使取消机器

的向导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行元件补充。请在以下的情况下利

用本功能。

·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。

1. 请在自动运转中，按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。

2. 显示安装画面。料盘单元 -LTC 进行退避动作，处于能够进行供应的状态 .

3. 打开正面门安装料盘元件。安装方法请参照 "4.8.1 向导画面和补充步骤（Verify ON 时）

" 或者 "4.8.2 向导画面和补充步骤（Verify OFF 时）"。

4. 请关闭正面门，按下 COMPLETE 按钮。
