QD142-06 4. 生产 NXT II 系统手册 73 1. 打开料盘单元 -LT 的正面门 . 请打开上层的门。 2. 请拿住捏手，抬起托架挡块。 3. 从料槽 12 内取出料盘托架。 4. 请按下操作面板的 OK 按钮。

4. 生产 QD142-06

72 NXT II 系统手册

4.7.4 向导画面和补充步骤（从料盘箱 A 的元件补充）

备注 )从料盘箱 A 的元件补充的对应版本为 NXT V5.15 或更高版本。

QD142-06 4. 生产

NXT II 系统手册 73

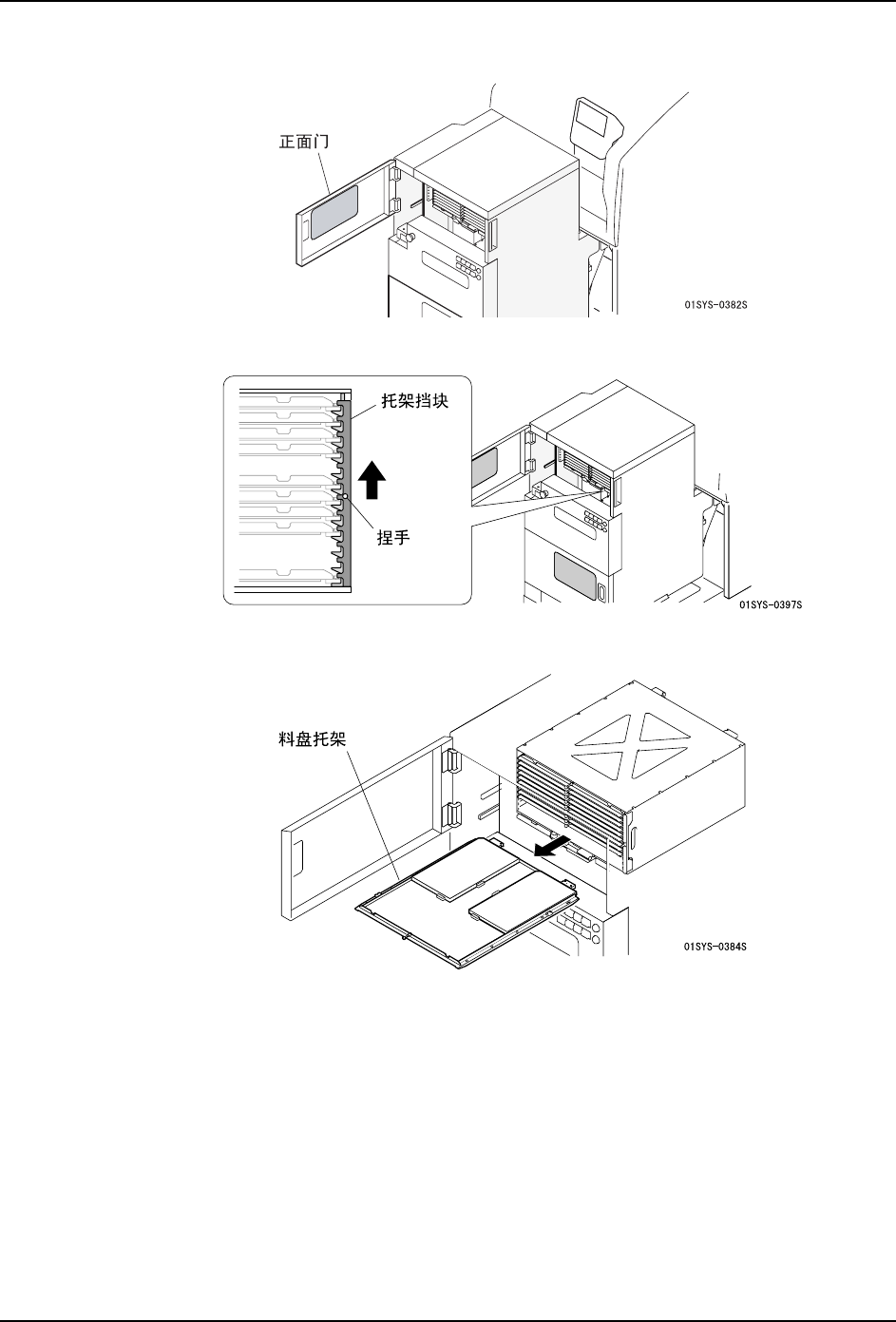

1. 打开料盘单元 -LT 的正面门 . 请打开上层的门。

2. 请拿住捏手，抬起托架挡块。

3. 从料槽 12 内取出料盘托架。

4. 请按下操作面板的 OK 按钮。

4. 生产 QD142-06

74 NXT II 系统手册

5. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的

料槽，LED 闪烁着。

6. 将料盘安装到料盘托架上。

7. 将料盘托架安装到料槽上。

注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。

8. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.6 指定料盘元件

吸取开始点 "。

9. 请按下操作面板的 OK 按钮。
