QD142-06 6. 手动模式指令 NXT II 系统手册 311 1. 在吸取修正量设定画面上，请按下 Clea r 后按下 OK 按钮。吸取修正量被清空。 备注 )不按下 OK 按钮直接按下取消按钮后，以前的注册值就会被清除。 2. 再次按下 OK 按钮，返回到吸取位置确认画面。 3216R-03 11 Feeder - 0.0 0.0 Clear
6. 手动模式指令 QD142-06
310 NXT II 系统手册
Job 的方向 （PD、料盘）值为 0 以外的情况

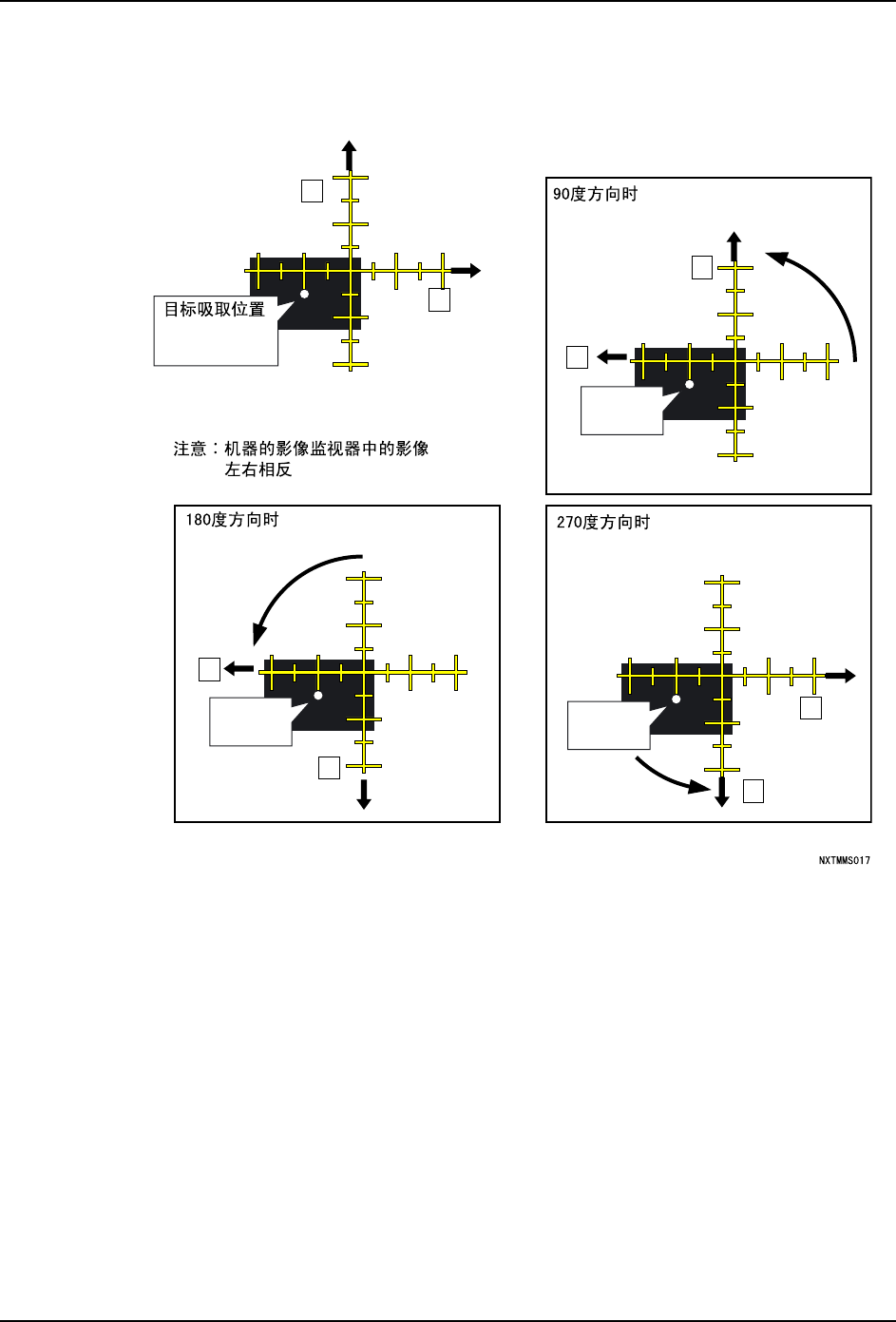

1. 考虑 Job 中指定的方向，算出修正值。算出方法如下。PD 和料盘中指定有方向时，请结
合各自的方向算出。
2. 使用 Job 编制器打开对象元件的 [Shape Data]。
3. 依次选择 [Shape process]-[Process] 标签页，[Generic]-[Pick] 打开。项目 [Offset
X] 和 [Offset Y] 为修正量的设定处。
4. 请输入在1.项目中算出的修正值。已经输入了吸取修正值时，与读取值相加后重新输入。
清除在机器上创建的吸取修正量
吸取修正量在以下的情况下被清除。
·当插入了不同的料站注解的供料器时
·通过料带拼接切换到料站注解不同的元件时
·手动清除了吸取修正量后
以下说明手动清除料站修正量的步骤。
y
x
2
-1-2
-2
-1
2
x = -1
y = -0.5
y
x
2
12
-2
-1
-2
x = -0.5
y = 1
y
x
-2
12
2
1
-2
x = 1
y = 0.5
y
x
2
1
2
-2
-1-2
x = 0.5
y = -1
QD142-06 6. 手动模式指令
NXT II 系统手册 311

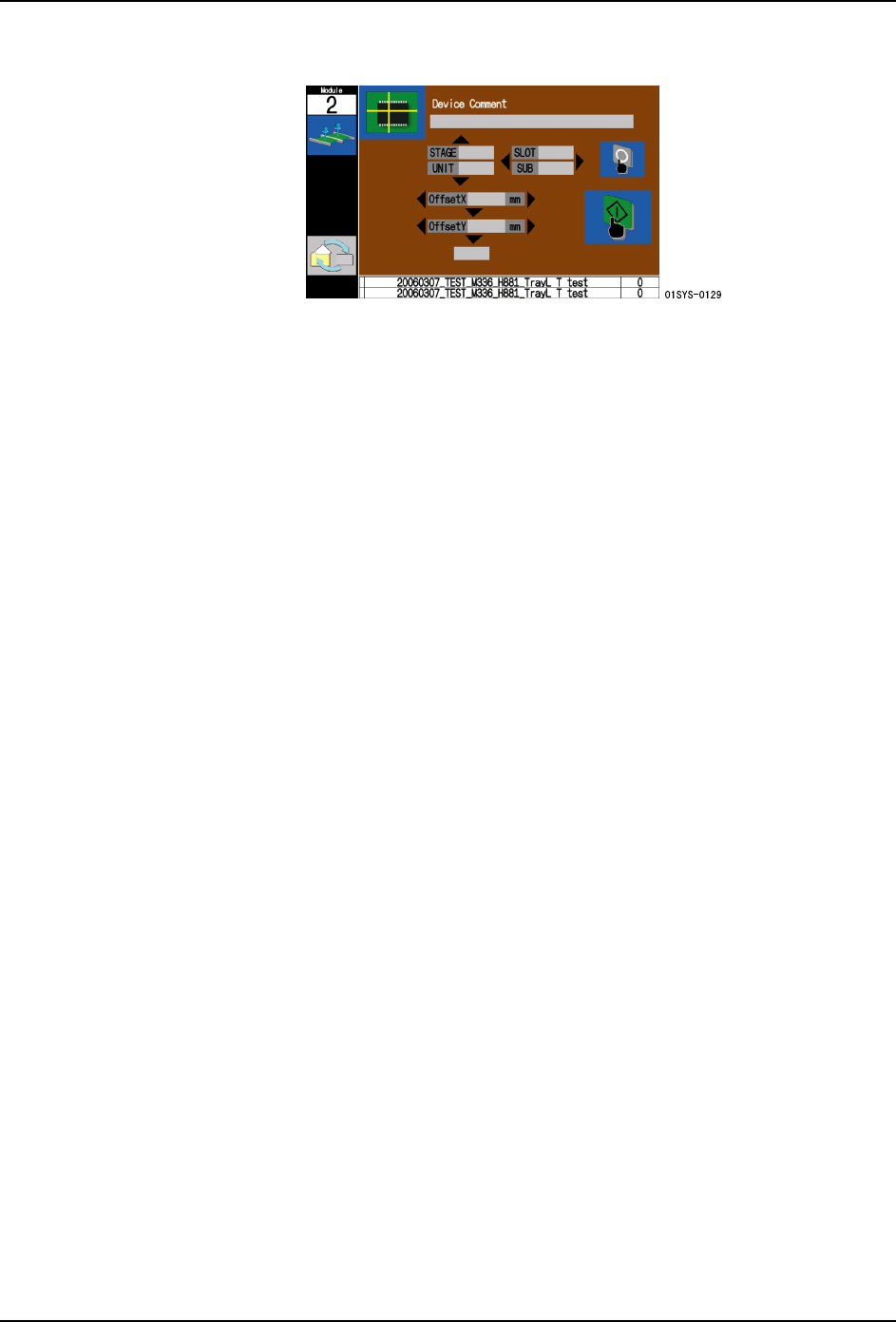

1. 在吸取修正量设定画面上，请按下 Clear 后按下 OK 按钮。吸取修正量被清空。
备注 )不按下 OK 按钮直接按下取消按钮后，以前的注册值就会被清除。
2. 再次按下 OK 按钮，返回到吸取位置确认画面。
3216R-03
11
Feeder
-
0.0
0.0
Clear
6. 手动模式指令 QD142-06
312 NXT II 系统手册
6.3.2 清除电路板生产块数的显示
该功能用来对已生产的电路板块数进行管理,使操作者能够清除机器上所显示的电路板生产
块数。
另外 , 被清除的只是生产块数的显示。生产信息或 Profiler 信息不会被清除。

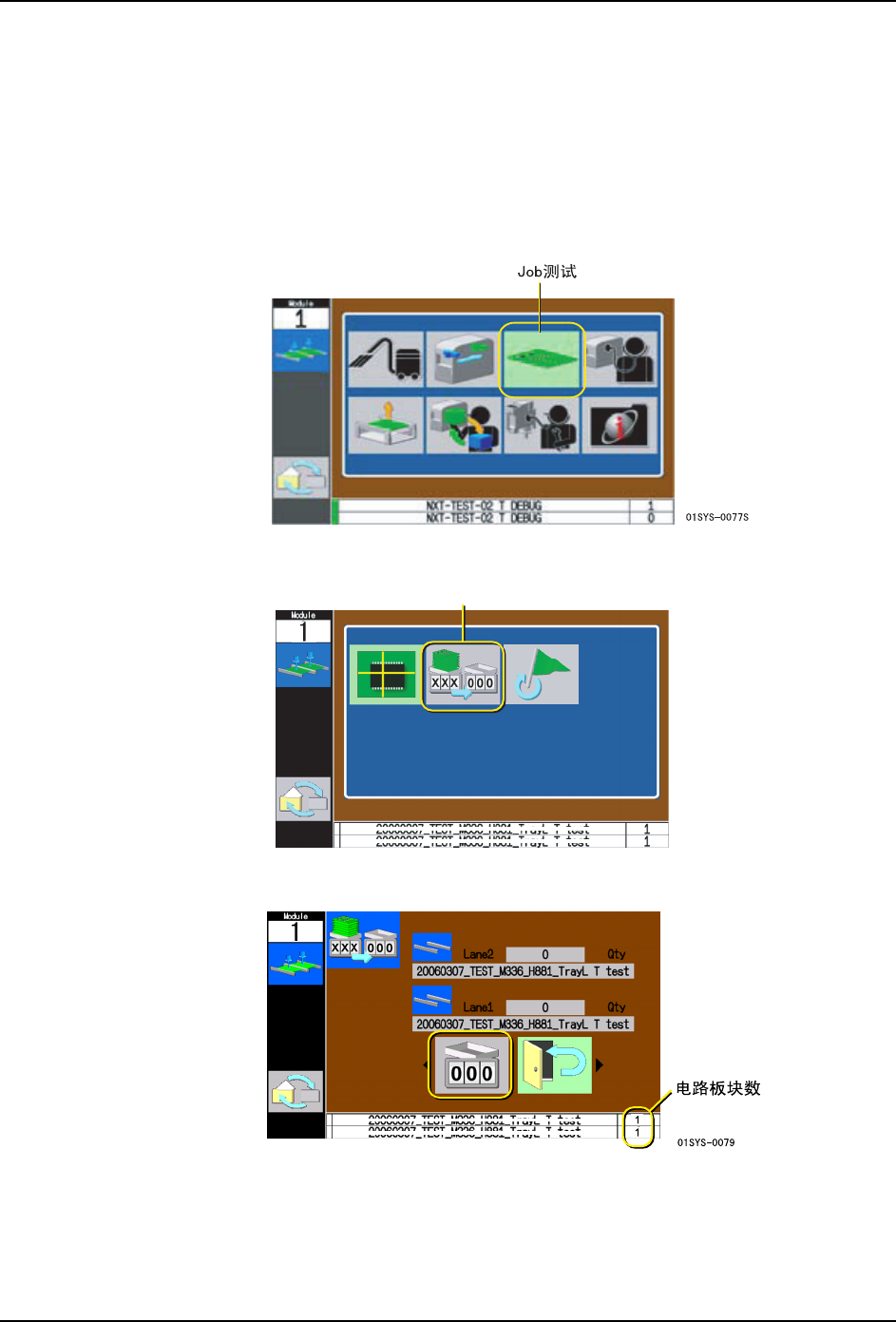

1. 在 START 等待状态下按下 MANUAL 按钮，显示手动操作指令。
2. 使用箭头键选择 Job 测试指令后，按下 OK 按钮。
3. 选择清除生产块数显示的指令后，按下 OK 按钮。
4. 选择清除图标并按下 OK 按钮后，生产电路板块数的显示就会被清除。
备注 )
1.电路板块数的显示没有被清除时，请选择取消图标，或者按下操作面板上的 CANCEL
按钮
2.当机器识别出搬运轨道内有电路板时，通道的图标被显示成红色。请等待生产结束或
者取出电路板。
