QD142-06 4. 生产
NXT II 系统手册 163

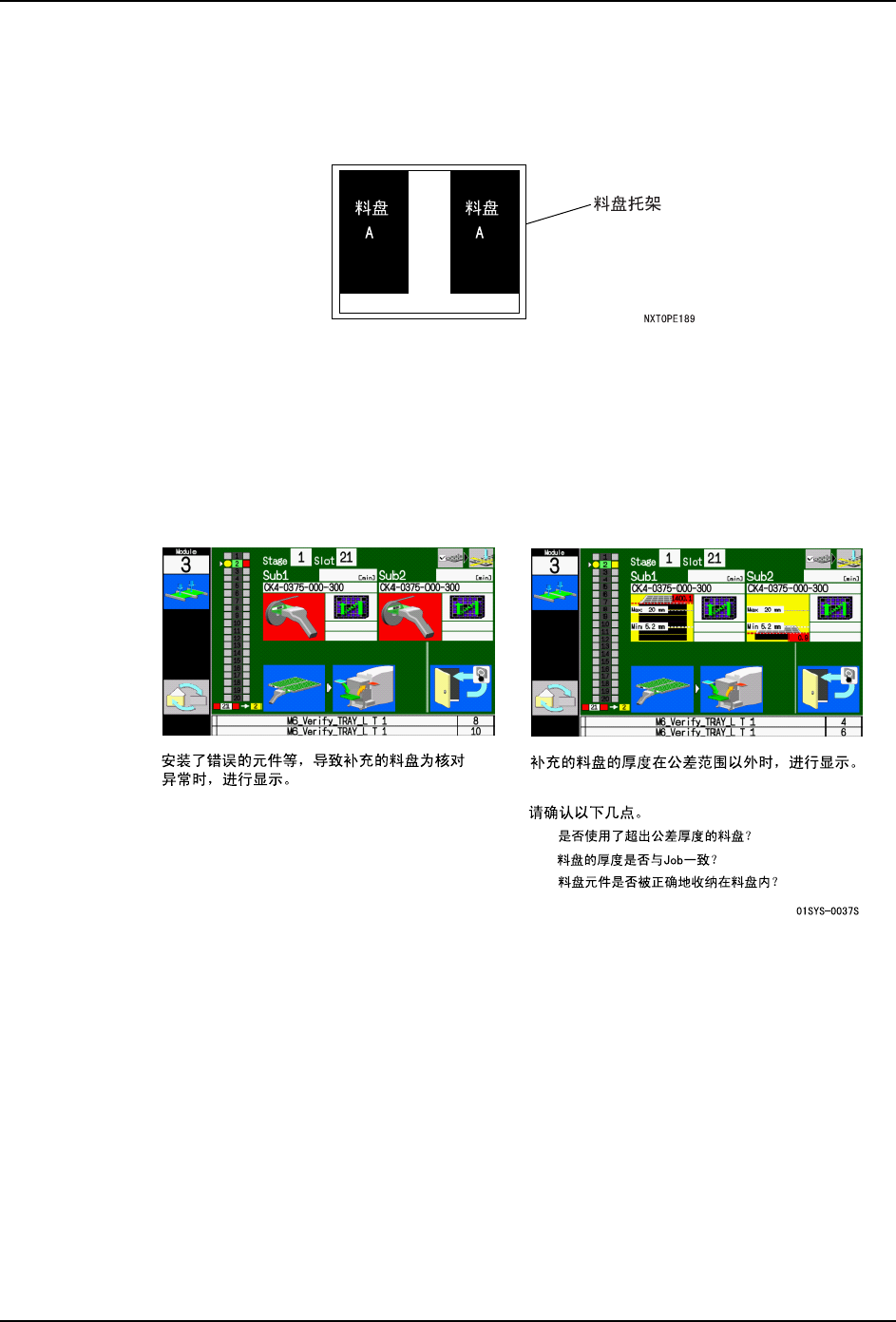

将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个副料槽中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的副料槽上放
置料盘。
关于运用无停止供应功能时的异常
对应用无停止供应时发生的异常和对策进行说明。
补充了错误的料盘时
在供应部中当设置料盘托架后，机器就会进行元件的核对。此时，当补充了错误的料盘后就
会显示以下的向导。
请在确认内容后安装正确的料盘。
4. 生产 QD142-06
164 NXT II 系统手册

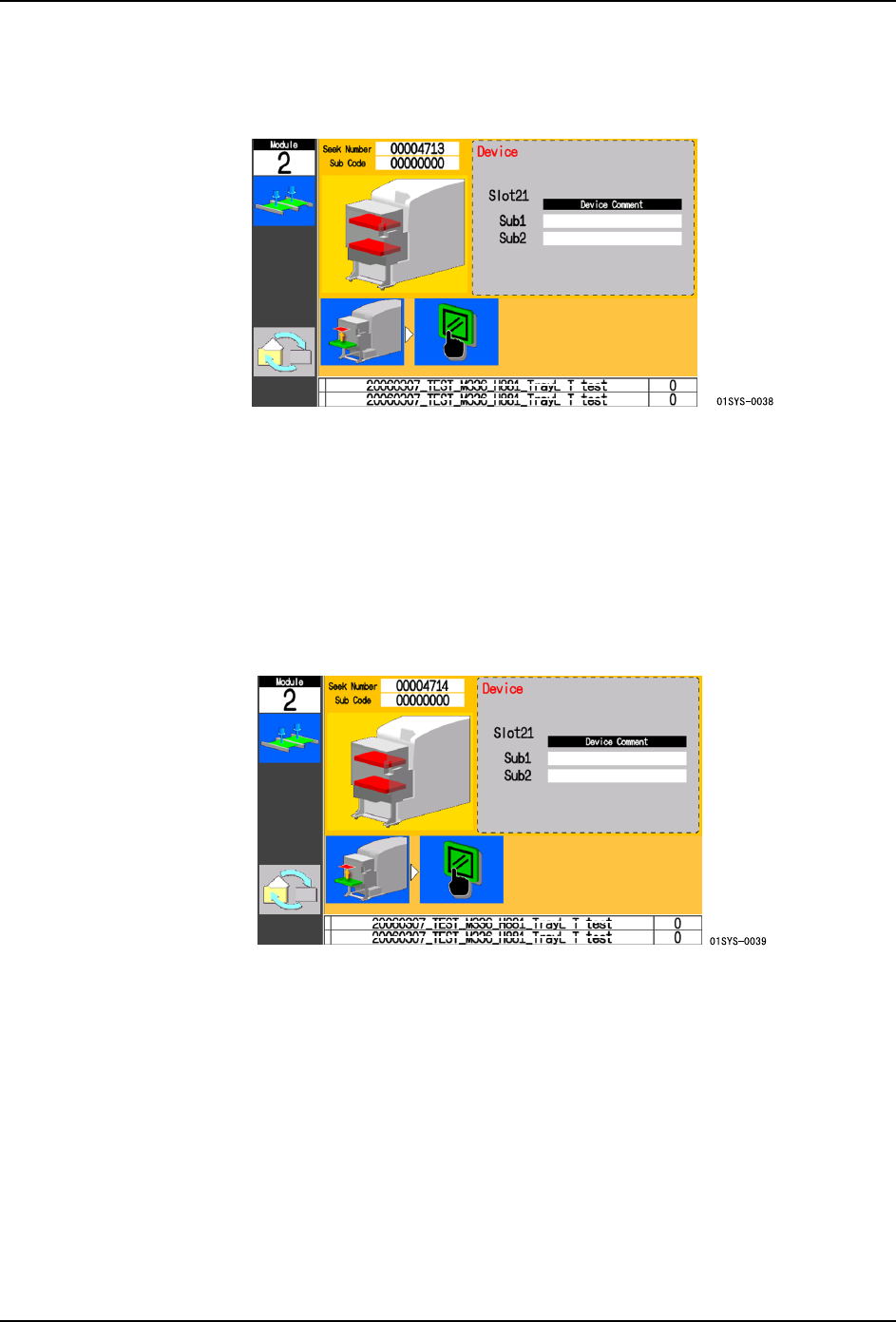

进行托架返回的料槽上有别的托架时
虽然操作者进行了向供应部补充料盘，但是在被补充的托架所要移动的料槽上有别的托架
时，显示以下的异常向导。
a. 请取出补充给供应部的托架。
b. 请打开正面门，确认被设置在对象的料槽上的料盘。必要时，重新安装正确的料盘。
c. 请关闭正面门，按下操作面板的 READY ON 按钮。
供应部中有移动目的地不明的料盘时
虽然操作者进行了向供应部补充料盘，但是被补充的托架移动目的地的料槽不明确时，显示
以下的异常向导。
a. 请取出补充给供应部的托架。
b. 按下操作面板的 READY ON 按钮。
运用无停止供应功能时的注意事项
1. 当测出放置在供应部的料盘元件高度检查异常时，虽然机器会将料盘托架返回到供应
部，但是 KIT Handy 上仍显示 [SetOK]。请确认料盘元件高度，重新使用 KIT Handy 进行
验证。
2. 当进行了以下形式的 Job 切换后，可能机器侧与 KIT Handy 侧的状态不同。因此在 Job
QD142-06 4. 生产
NXT II 系统手册 165
切换后，当机器处于 START 等待状态时，请根据 KIT Handy 的显示进行验证。
3. 在同时应用无停止供应功能与料站跳过功能时，请不要跳过料槽 21 的料盘元件。已指定
了跳过时，请执行手动模式的电路板排出指令。
Job 变更前 Job 变更后 将 Job 复原
Job JOB A Slot-1 使用 JOB B Slot-1 使用 JOB A Slot-1 使用
NXT-2 机器 Set OK 未使用 料站注解不一致
KIT Handy Set OK 未使用 未检查
