4. 生产 QD142-06
158 NXT II 系统手册

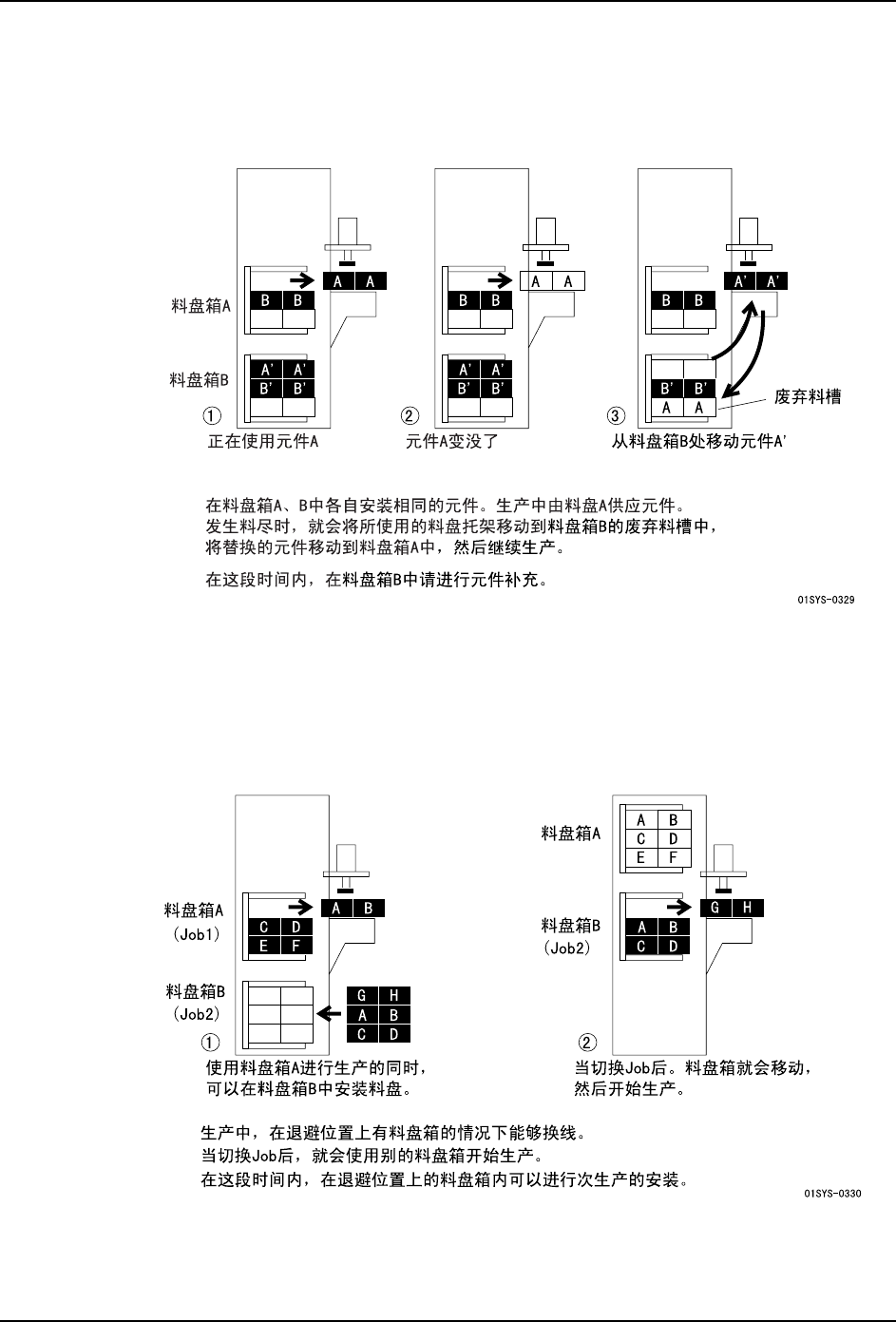

补充用料盘箱的元件补充模式
在 2 个料盘箱中安装相同的元件，一个料盘箱作为生产用的料盘箱，另一个料盘箱作为补充
用料盘箱。因为发生料尽的料盘会移动到补充用料盘箱的废弃料槽，所以，操作者从废弃料
槽中取出该料盘，并根据向导进行元件补充。
备注 )插图说明了从料盘箱 B 的补充模式。通过辅助软件的机器功能设定，也能够按照从料
盘箱 A 的补充模式进行生产。
换线料盘箱模式
料盘箱 A、B 各自根据 Job 被运用的模式。生产中，在退避侧的料盘箱中进行次生产的准备，
能够缩短换线的时间。
QD142-06 4. 生产
NXT II 系统手册 159
4.12.15 补充用料盘箱的运用 （料盘单元 -LT/LTC）
向补充用料盘箱进行元件补充是料盘单元 -LT/LTC 的补充动作的 1 种。在其他的动作中，对
发生料尽的料盘箱进行元件补充，但是，如果使用了该功能，则总是向补充用料盘箱进行元
件补充。
补充用料盘箱的元件补充功能设定步骤
1. 在辅助软件的 [ 机器功能设定 ] 画面上，请设定从料盘箱 A 的元件补充功能或者从料盘
箱 B 的元件补充功能。
a. [Fujitrax 设定 ]：将以下的其中一个项目设定为 OFF
·[ 验证 ON/OFF]
·[ 料盘单元 L/LT/LTC 验证 ON/OFF]
b. [ 料盘单元设定 ]
·[ 料盘单元 LT/LTC 补充动作 ]：从料盘箱 A 的元件补充功能或者从料盘箱 B 的元
件补充功能
c. [ 次料站转换条件 ]
·[ 料盘的次料站转换条件 ]：[ 料尽 ]
2. 进行 Job 的编辑。
a. 在 Machine Configuration 内的项目 [TULT][TULTC] 的设定中，将以下料槽的 Status
设定为 [Reserved]。
·料盘单元 -LT 时：[10-1] ～ [12-2]
·料盘单元 -LTC 时：[11] [12]
b. 将生产用的料盘箱设定为初始料站。
c. 优化后，将补充用料盘箱设定为次料站。
备注 )详细内容请参照 NXT II 编程手册。
4. 生产 QD142-06
160 NXT II 系统手册
料盘元件补充
关于料盘元件补充向导和补充步骤，请参照 "4.7 向料盘单元 -LT 补充料盘元件 " 或者 "4.8
向料盘单元 -LTC 补充料盘元件 "。这里，对托架的料盘配置进行说明
关于料盘配置 （料盘单元 -LT 时）

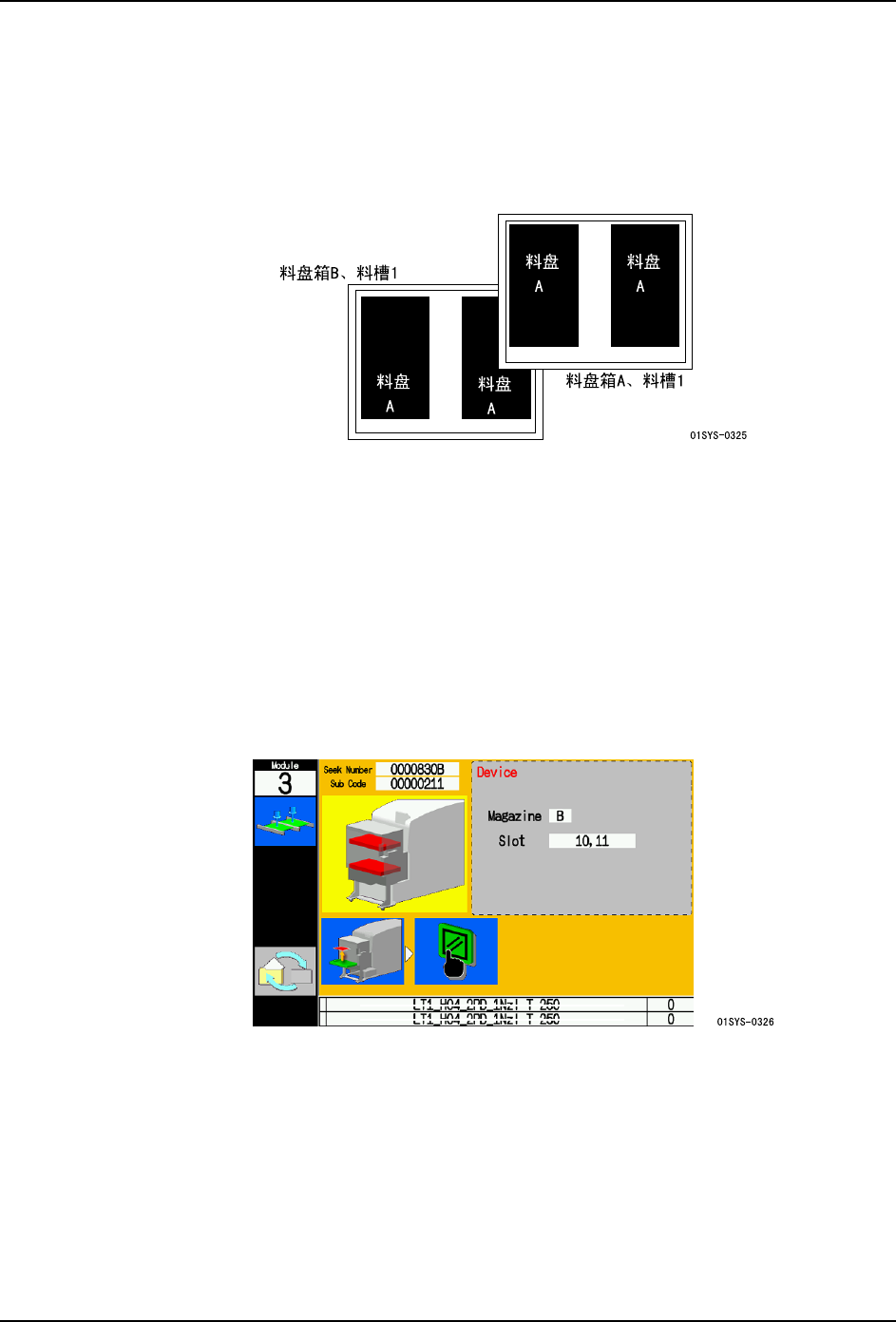

生产中，为了尽量避免没有用完的元件，建议在副料槽 1、2 中配置相同元件的料盘。
备注 )如果在一个托架上配置不同的元件料盘，当一方的料盘发生料尽时，托架就会退避到
料盘箱 B 的退避料槽，因此，出现没有用完的料盘。
关于运用从补充用料盘箱的元件补充功能时的异常
以下说明运用从补充用料盘箱的元件补充功能时发生的异常及其对策，
在补充用料盘箱的 Reserved 料槽中存在托架时
向补充用料盘箱补充料盘后，机器就会进行料盘的高度检查。这时，如果在以下的料槽中检
测出托架时，就会显示异常向导。
·料盘单元 -LT 时：10、11
·料盘单元 -LTC 时：11
a. 请打开补充用料盘箱的门，从画面上所显示的料槽中拔出托架。
b. 如果需要，重新安装到正确的料槽中。
c. 请关闭门，按下操作面板的 READY ON 按钮。
