5. 换线 QD142-06 296 NXT II 系统手册 5.13 混合校正用治具吸嘴的安装执行混合校正时，需要在吸嘴置放台内安装专用的治具吸嘴。 5.13.1 治具吸嘴的安装向导画面

QD142-06 5. 换线

NXT II 系统手册 295

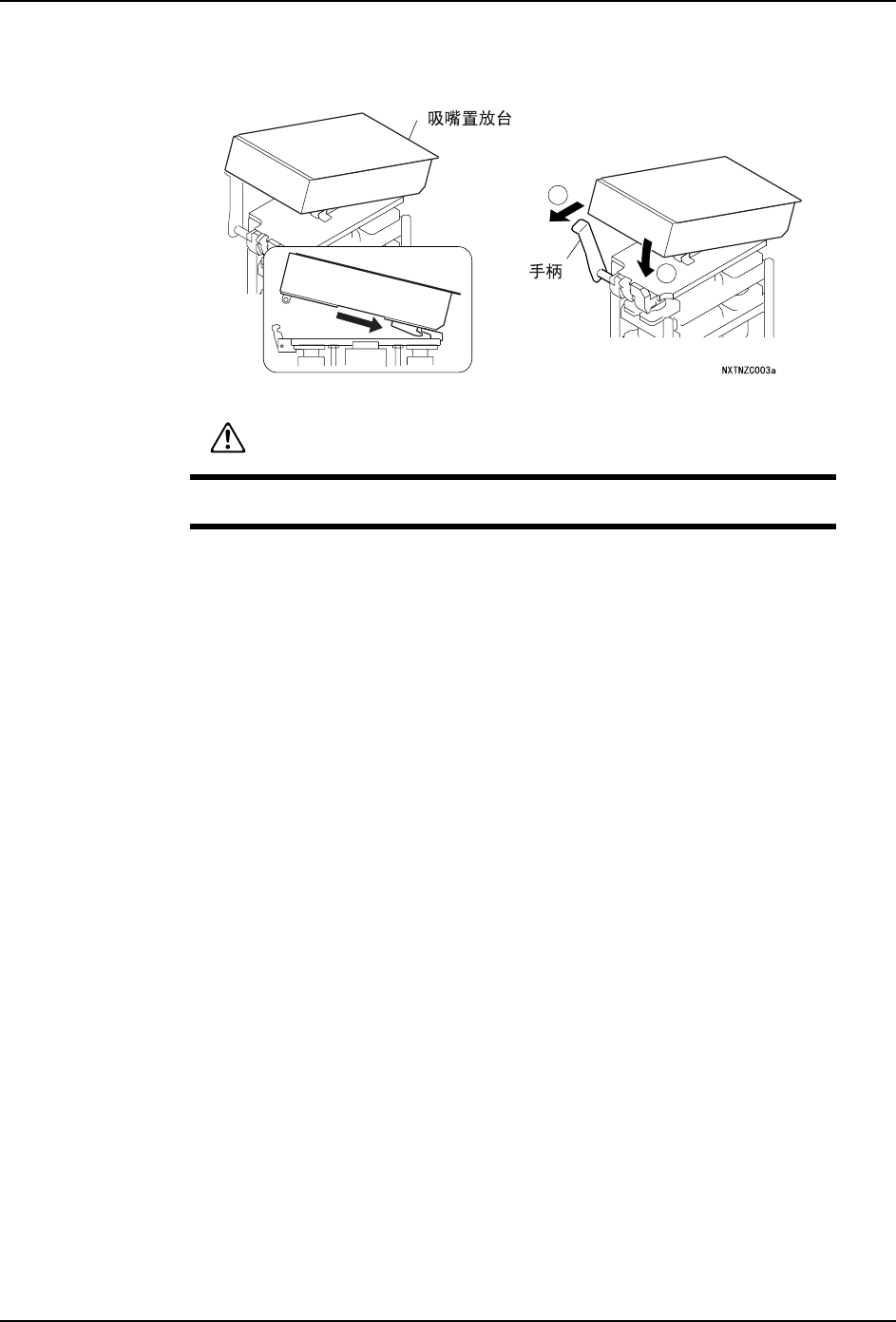

3. 将吸嘴置放台安装到机器上。将手柄向模组的前方倾倒，将吸嘴置放台后方的突起部挂

靠到吸嘴更换器上，向前方推压吸嘴置放台。

4. 将手柄返回到原来的位置。

5. 请确认吸嘴置放台是否完全安装到吸嘴更换器主体上。

注意

在合上吸嘴置放台时，请注意不要挤伤手指。

5. 换线 QD142-06

296 NXT II 系统手册

5.13 混合校正用治具吸嘴的安装

执行混合校正时，需要在吸嘴置放台内安装专用的治具吸嘴。

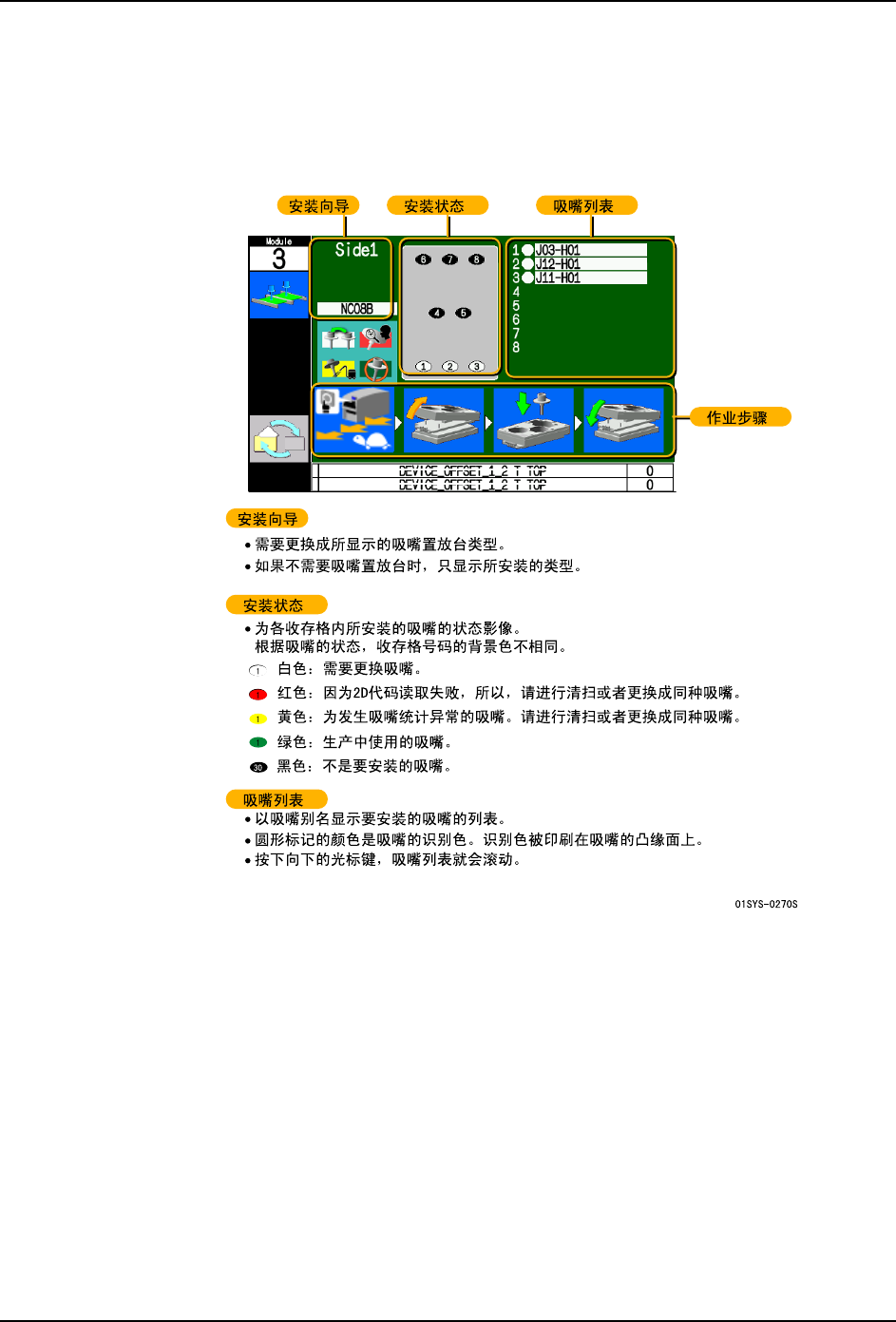

5.13.1 治具吸嘴的安装向导画面

QD142-06 5. 换线

NXT II 系统手册 297

5.13.2 治具吸嘴的安装

首先，请准备对应工作头的治具吸嘴。然后，请根据向导画面安装治具吸嘴。

1. 按下操作面板的 OK 按钮，然后拉出模组。

2. 请在吸嘴置放台内安装专用的治具吸嘴。安装方法请参照 "5.10.2 吸嘴的卸下和安装 "。
