4. 生产 QD142-06 194 NXT II 系统手册 使用间隔停止功能时的注意事项 1. 使用自动换线功能时，在自动换线和间隔停止发生重合的场合， 自动换线作业的向导优 先。重新开始运转后，机器间隔 停止。 2. 按下 STOP 按钮的一块生产停止和间 隔停止发生重合的场合，一块生产停 止的向导优先。 重新开始运转后，机器间隔停止 。 3. 在以上 2 个情况下， 同时发生机器异常的场合， 机器异常的向导优先。 重新开始运转后，…
QD142-06 4. 生产
NXT II 系统手册 193
间隔停止功能的运用

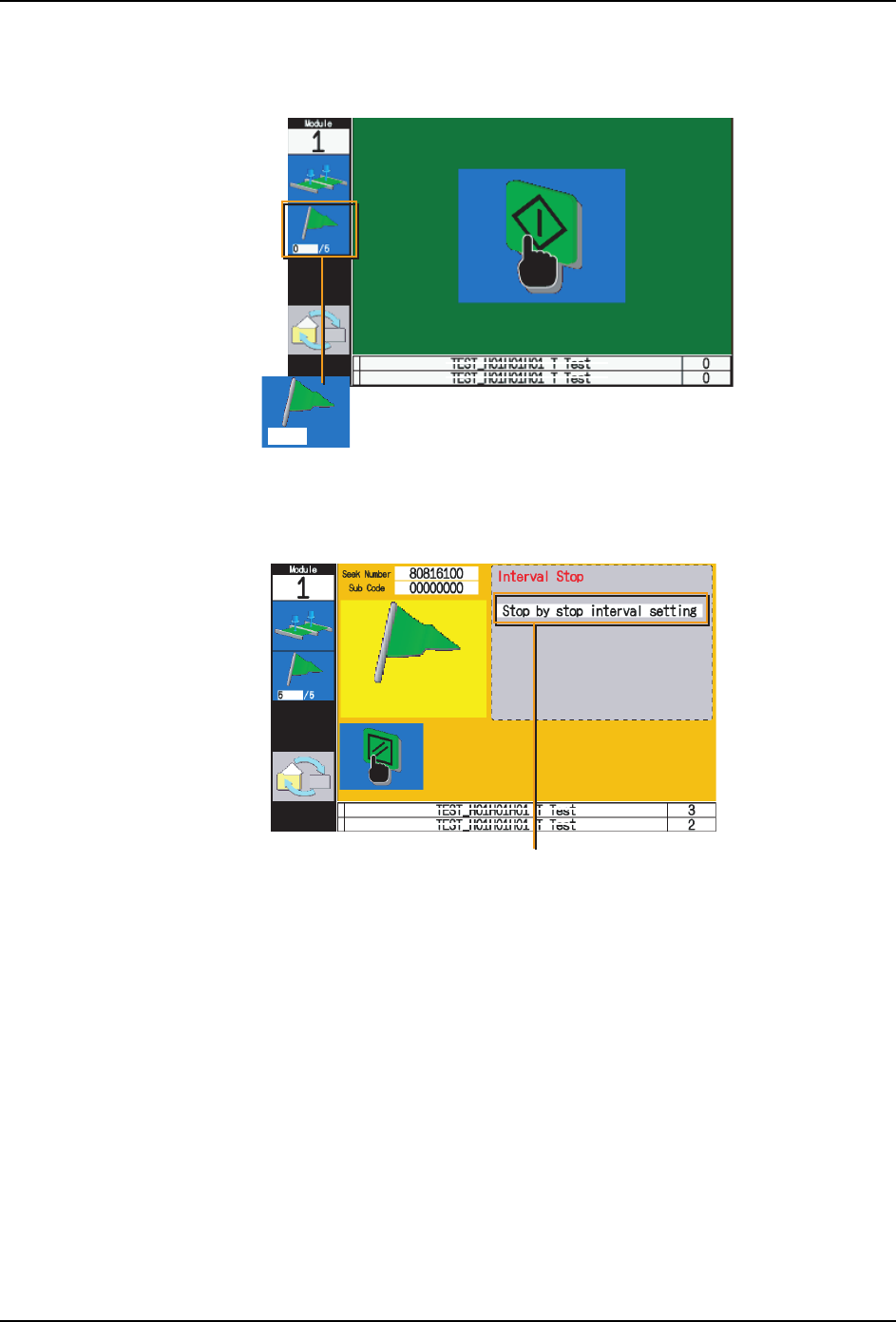

设定了间隔停止后，操作画面上的状态区域会变化如下。
运转开始后，搬运轨道在每次取入电路板时，所显示的块数的计数值会增加。
机器在将指定块数的生产电路板送出后周期停止。此时，操作画面上显示出间隔停止向导。
请在间隔停止后进行必要作业后，按下操作画面上的 READY ON 按钮。机器返回到 START 等
待状态，画面上所显示的电路板取入块数值被清除。
备注 )使用手动指令，可以在机器达到间隔停止之前将取入块数值的显示清除。（详细清参照
" 6.3.3 清除电路板取入块数的显示 "。）
6<66
⬉䏃ᵓ䅵᭄䯈䱨ذℶ⬉䏃ᵓ᭄䞣
6<66
>㒘ࡳ㛑䆒ᅮ@Ϟᣛᅮⱘذℶֵᙃ
˄ᰒ⼎⏙ᠿ⍌⏡ࡽ⛞ࠖऩܗㄝᴎ఼
ذℶⱘⳂⱘDŽ˅
4. 生产 QD142-06
194 NXT II 系统手册
使用间隔停止功能时的注意事项
1. 使用自动换线功能时，在自动换线和间隔停止发生重合的场合，自动换线作业的向导优
先。重新开始运转后，机器间隔停止。
2. 按下 STOP 按钮的一块生产停止和间隔停止发生重合的场合，一块生产停止的向导优先。
重新开始运转后，机器间隔停止。
3. 在以上 2 个情况下，同时发生机器异常的场合，机器异常的向导优先。重新开始运转后，
机器上显示出间隔停止的向导。再重新开始运转后，显示出自动换线或者一块生产停止
的向导。
4. 使用双模组生产时，从 1 项到 3 项的间隔停止中，会有双模组生产没有停止的情况发生。
此时请按下操作画面上的 CYCLE STOP 按钮。
5. 双通道生产时，在两个通道的电路板被送出后，间隔停止。
6. 双通道生产时，在 2 块电路板被各个通道同时取入的场合，会发生实际生产块数比指定
块数多 1 块的情况。
QD142-06 4. 生产
NXT II 系统手册 195
4.12.27 简易定期吸嘴切换功能
事先指定电路板的生产块数，当运转开始后的生产块数达到这个数时，切换正在使用的吸
嘴。在生产中切换到安装在吸嘴置放台内的预备吸嘴。
通过防止使用脏的吸嘴，生产性和维修保养性得到了提高。
简易定期吸嘴切换的设定步骤

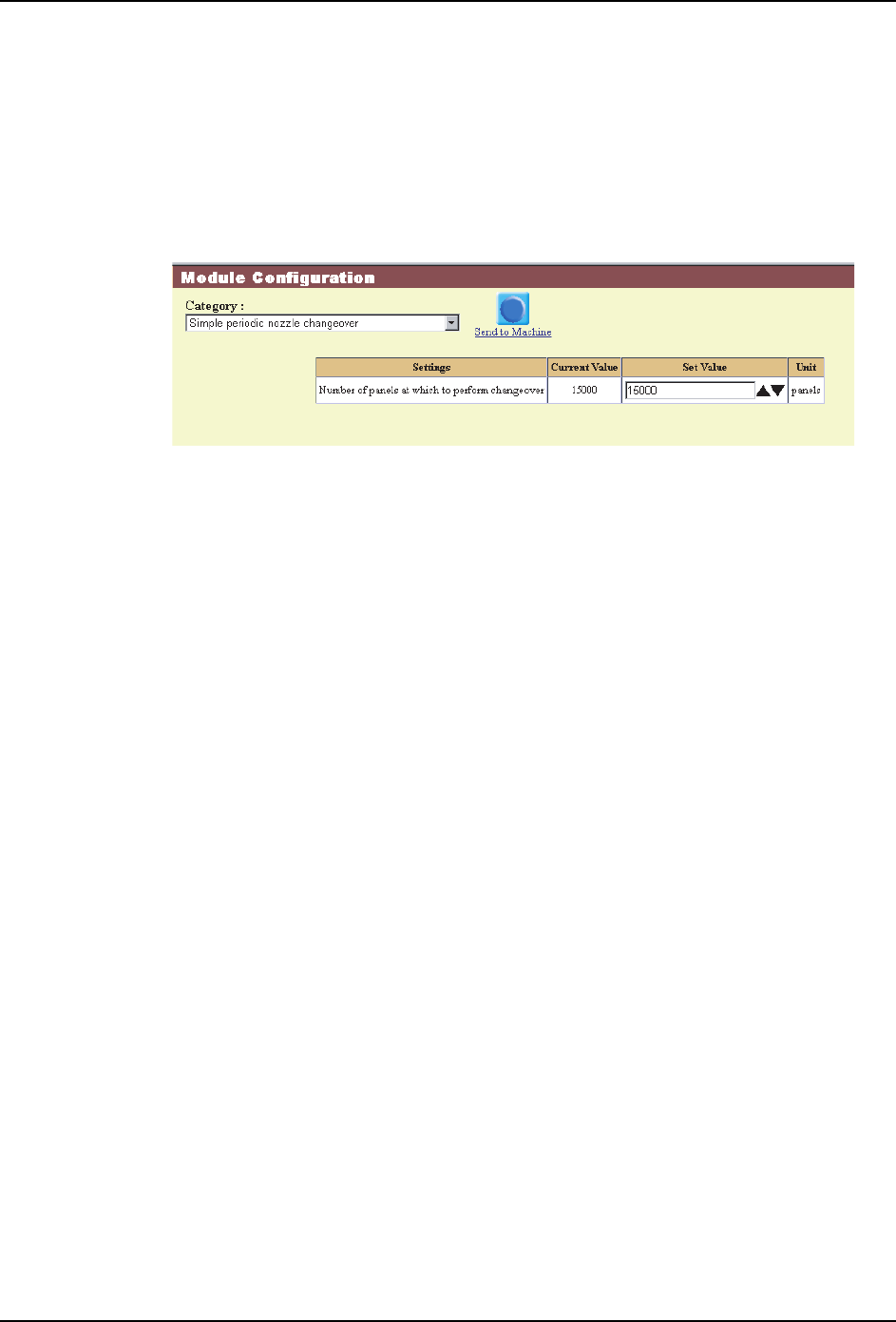

1. 请在辅助软件的 [ 模组功能设定 ] 画面上，进行简易定期吸嘴切换的设定。
·[ 切换执行块数 ]：[0] ～ [99,999] （指定块数）。
2. 请将多组的吸嘴安装到吸嘴置放台内。
备注 )如果是 H08、H12(S)、H12HS 工作头用的吸嘴置放台最多可以安装 32 个吸嘴。因此，
H08 工作头运用时最多能够安装 4 组的吸嘴，H12(S)、H12HS 工作头运用时最多 2 组的
吸嘴。
