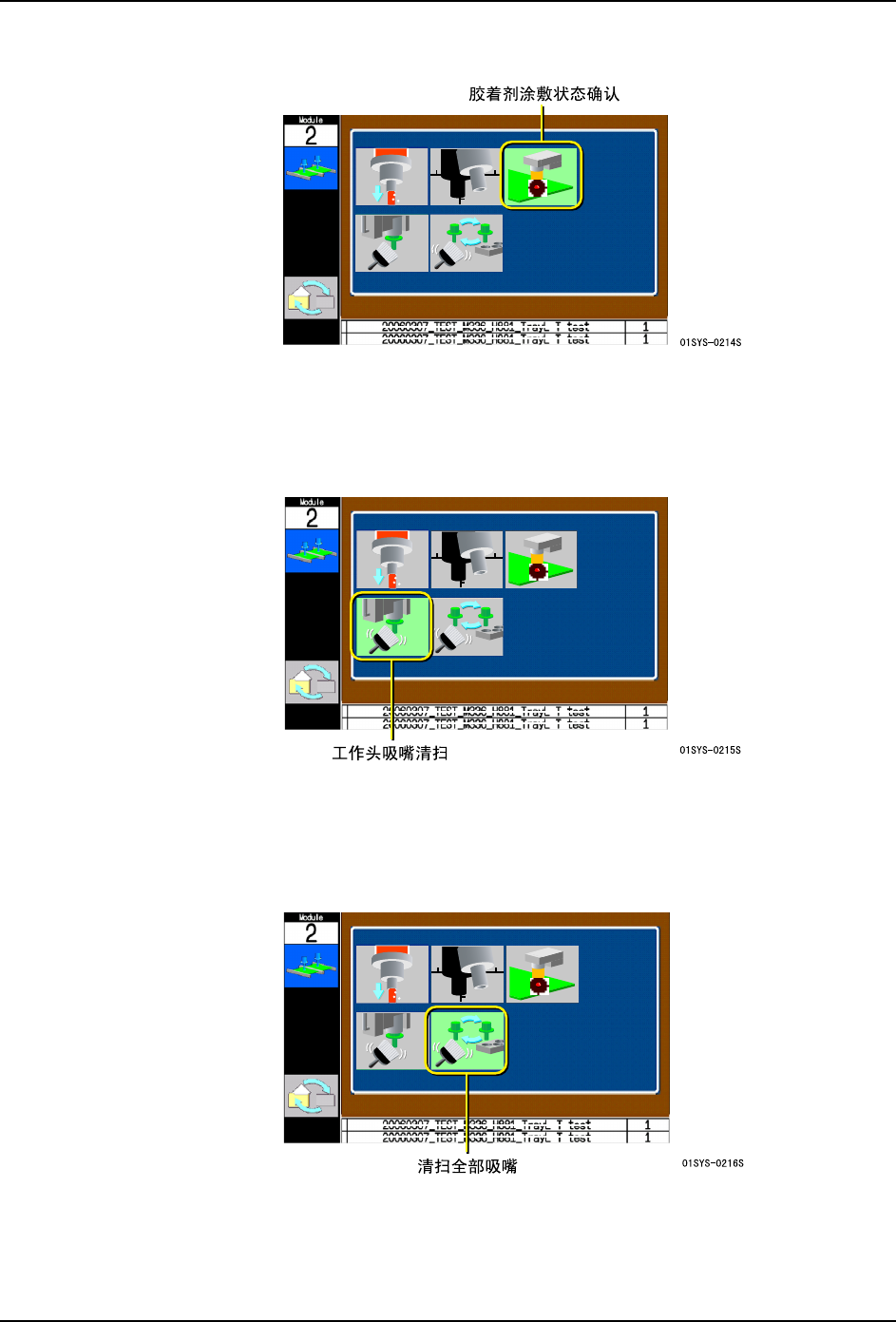

6.7.3 胶着剂涂敷状态确认
该指令使用在安装了 GL 工作头的模组上。执行该指令，测定涂敷在胶着剂检查单元上的胶
着剂的面积。测定时，生产 Job 中必须设定了胶着剂检查顺序。
详细的操作方法，请参照 GL 工作头使用说明书。
6.7.4 工作头吸嘴清扫
该指令使用在安装了 GL 工作头的模组上。执行该指令，清扫被安装在工作头上的吸嘴和热
补正定位点。
详细的操作方法请参照供料器型刷洗单元使用说明书。
6.7.5 清扫全部吸嘴
该指令使用在安装了 GL 工作头的模组上。执行该指令，清扫被安装在吸嘴置放台和工作头
上的吸嘴及热补正定位点。
详细的操作方法请参照供料器型刷洗单元使用说明书。
6. 手动模式指令 QD142-06
322 NXT II 系统手册
6.8 信息指令
选择这个指令后，显示出模组以及有关基座的下述信息。
单元 所显示的信息
模组 类型
序列号
应用程序版本 No.
补件次数
基座 基座的 IP 地址
搬运轨道 搬运轨道类型
软件版本
马达存储块版本 (M1 ～ M5)
搬运电路板用的接口板版本 ( 只是针对基座
端部开始的 2 台模组而显示 )
料盘单元 -L
( 连接着的时候 )
类型
软件版本
料盘单元 -LT
( 连接着的时候 )
类型
软件版本
料盘单元 -LTC
( 连接着的时候 )
类型
软件版本
料盘单元 -M
( 连接着的时候 )
ID 号码
软件版本
供料托架 ( 连接着的时候 ) 类型
软件版本
倾斜测定数据 （Calibration[um]）
供料器 ( 供料器安装在供料托架上时 ) 装有供料器的料槽号码
ID 号码
软件版本
元件及定位相机 ID 号码、相机类型
序列号
软件版本
工作头 ID 号码、工作头选项
序列号
软件版本
吸嘴置放台 ID 号码
序列号
吸嘴 存放格号码
2D 代码
校正台 软件版本、校正值、Filter 值
01SYS-0128
QD142-06 6. 手动模式指令
NXT II 系统手册 323
6.8.1 操作步骤

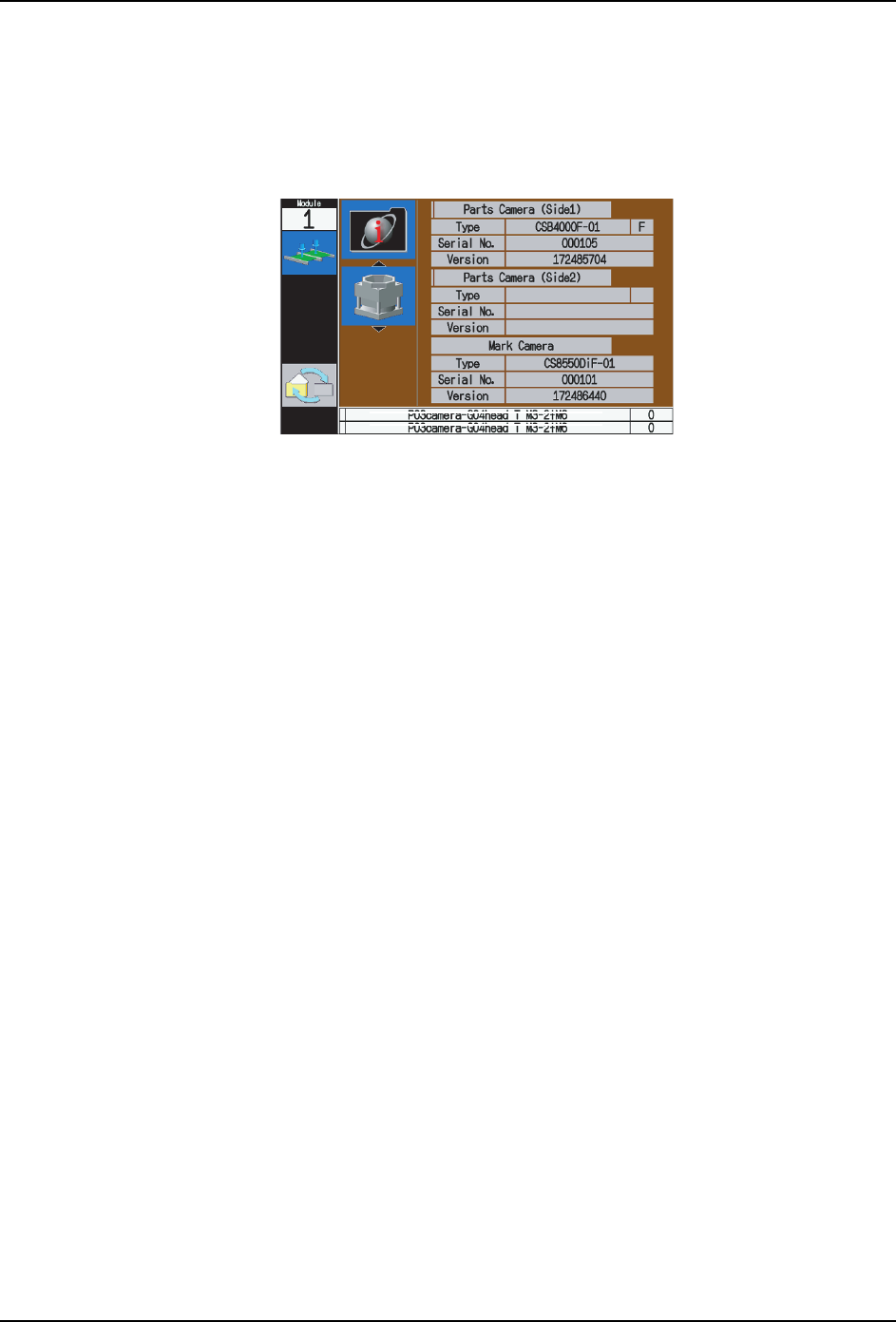

1. 在 START 等待状态下按下 MANUAL 按钮，显示手动指令。
2. 使用箭头键选择信息示意图，按下 OK 按钮。
3. 按下上下键后就能够显示各单元信息。
备注 )在进行校正时，应该检查的项目而未检查时，其项目显示为空白。此时，请开始生产，
并等到模组完成校正后结束生产，使信息再次显示。
01SYS-0268
