4. 生产 QD142-06
162 NXT II 系统手册
4.12.16 无停止供应功能 （料盘单元 -L）
不停止机器的运转，将料盘补充给剩余数达到一定程度的料盘单元 -L 的功能。通过料盘的
补充将运转停止时间控制在最小限度，提高生产效率。
在使用无停止供应功能时，需要 Fujitrax Verifier 和 KIT Handy。设定方法请参照 NXT-2
编程手册。
无停止供应功能的设定步骤
1. 请在辅助软件的 [ 模组功能设定 ] 画面上，设定无停止供应功能。
·[Fujitrax 设定 ]-[ 验证 ON/OFF]：[ON]
·[Fujitrax 设定 ]-[ 料盘验证 ON/OFF]：[ 料盘验证 ON]
·[ 料盘设定 ]-[ 无停止供应 ]：[ 使用托架排出部 ] 或者 [ 使用托架供应部 ]
无停止供应功能的运用
关于料盘单元 -L 的料盘元件补充向导，请参照 " 4.9 向料盘单元 -L 补充料盘元件 "。这
里，对托架的料盘配置进行说明。

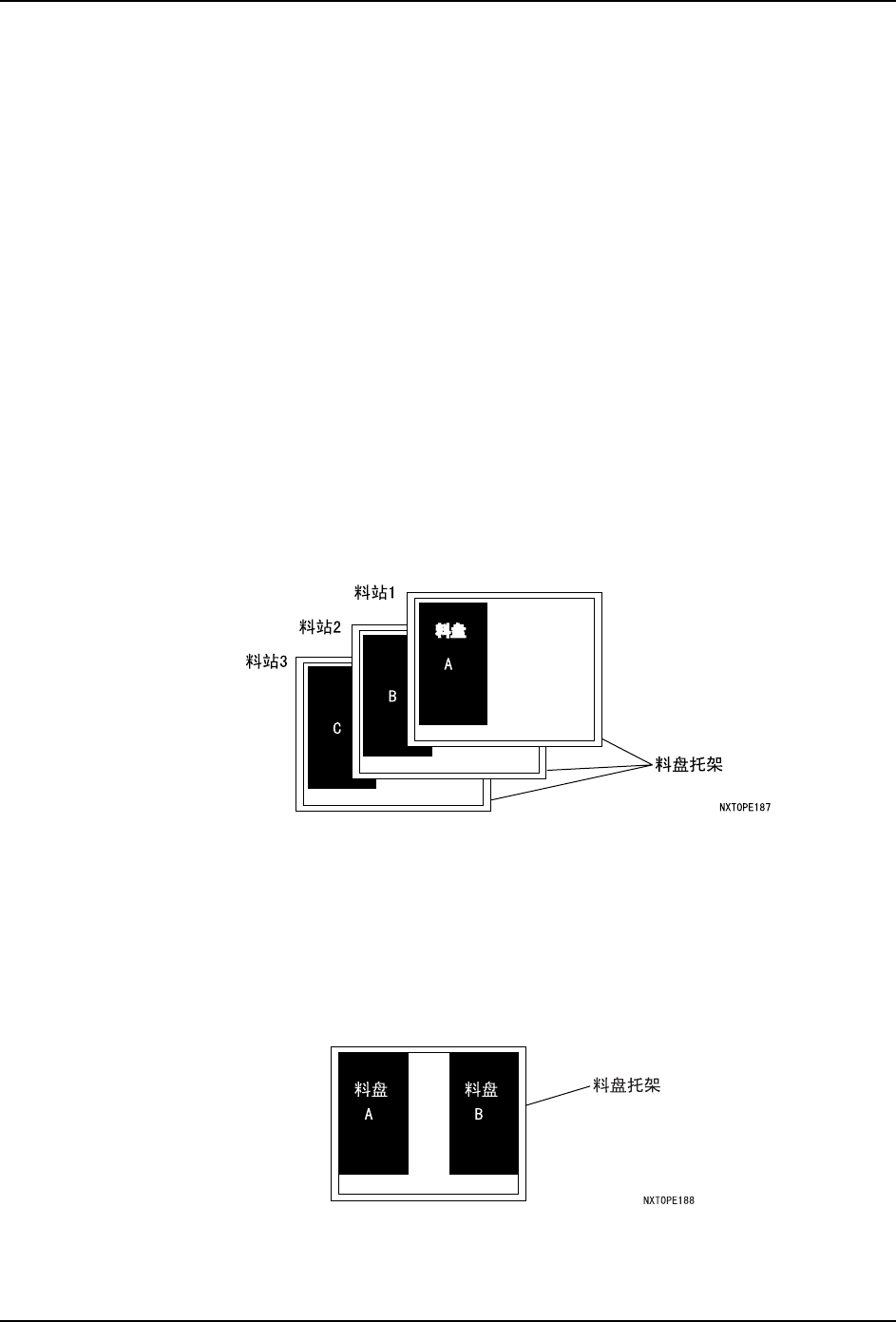

关于料盘配置
为了高效率进行无停止供应及显示正确的向导画面，建议在 1 个托架上配置 1 个料盘。
备注 )上图虽然 3 个料盘托架上各放置 1 个料盘，但是在应用无停止供应功能时，还需要 1
个料盘供应用的托架。
但是，也可以应用以下形式的配置 （1 个托架上放置 2 个料盘）。此时，对放置在副料槽 1
和 2 上的各料盘，需要使用 KIT Handy 进行各个料盘的验证。
同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到托架上时，请使用 KIT Handy 进行吸取位置指定。
QD142-06 4. 生产
NXT II 系统手册 163
将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个副料槽中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的副料槽上放
置料盘。
关于运用无停止供应功能时的异常
对应用无停止供应时发生的异常和对策进行说明。
补充了错误的料盘时
在供应部中当设置料盘托架后，机器就会进行元件的核对。此时，当补充了错误的料盘后就
会显示以下的向导。
请在确认内容后安装正确的料盘。
4. 生产 QD142-06
164 NXT II 系统手册
进行托架返回的料槽上有别的托架时
虽然操作者进行了向供应部补充料盘，但是在被补充的托架所要移动的料槽上有别的托架
时，显示以下的异常向导。
a. 请取出补充给供应部的托架。
b. 请打开正面门，确认被设置在对象的料槽上的料盘。必要时，重新安装正确的料盘。
c. 请关闭正面门，按下操作面板的 READY ON 按钮。
供应部中有移动目的地不明的料盘时
虽然操作者进行了向供应部补充料盘，但是被补充的托架移动目的地的料槽不明确时，显示
以下的异常向导。
a. 请取出补充给供应部的托架。
b. 按下操作面板的 READY ON 按钮。
运用无停止供应功能时的注意事项
1. 当测出放置在供应部的料盘元件高度检查异常时，虽然机器会将料盘托架返回到供应
部，但是 KIT Handy 上仍显示 [SetOK]。请确认料盘元件高度，重新使用 KIT Handy 进行
验证。
2. 当进行了以下形式的 Job 切换后，可能机器侧与 KIT Handy 侧的状态不同。因此在 Job
