QD142-06 5. 换线 NXT II 系统手册 293 6. 在吸嘴置放台上安装治具吸嘴。详细内 容请查阅 " 5.12.3 治具吸嘴的安装 "。 备注 )为了进行换线后的校正必须安装治具吸嘴 。请在更换工作头的 同时， 安装治具吸嘴。 即使更换同一种类的工作头如果序列 No. 不同就需要进行校正。 7. 需要进行其他换线作业时，请在此时进 行。 8. 请插入模组。 a. 插入模组之前，请确认 XS 轴 （M3…
5. 换线 QD142-06
292 NXT II 系统手册
4. 在安装新的工作头时，如图所示，将工作头单元的夹紧部分挂在 X 轴机械手上以后，将
拉杆在向左倾斜的状态下把工作头上部竖起，松开握住拉杆的手。
5. 按原样插入插头。

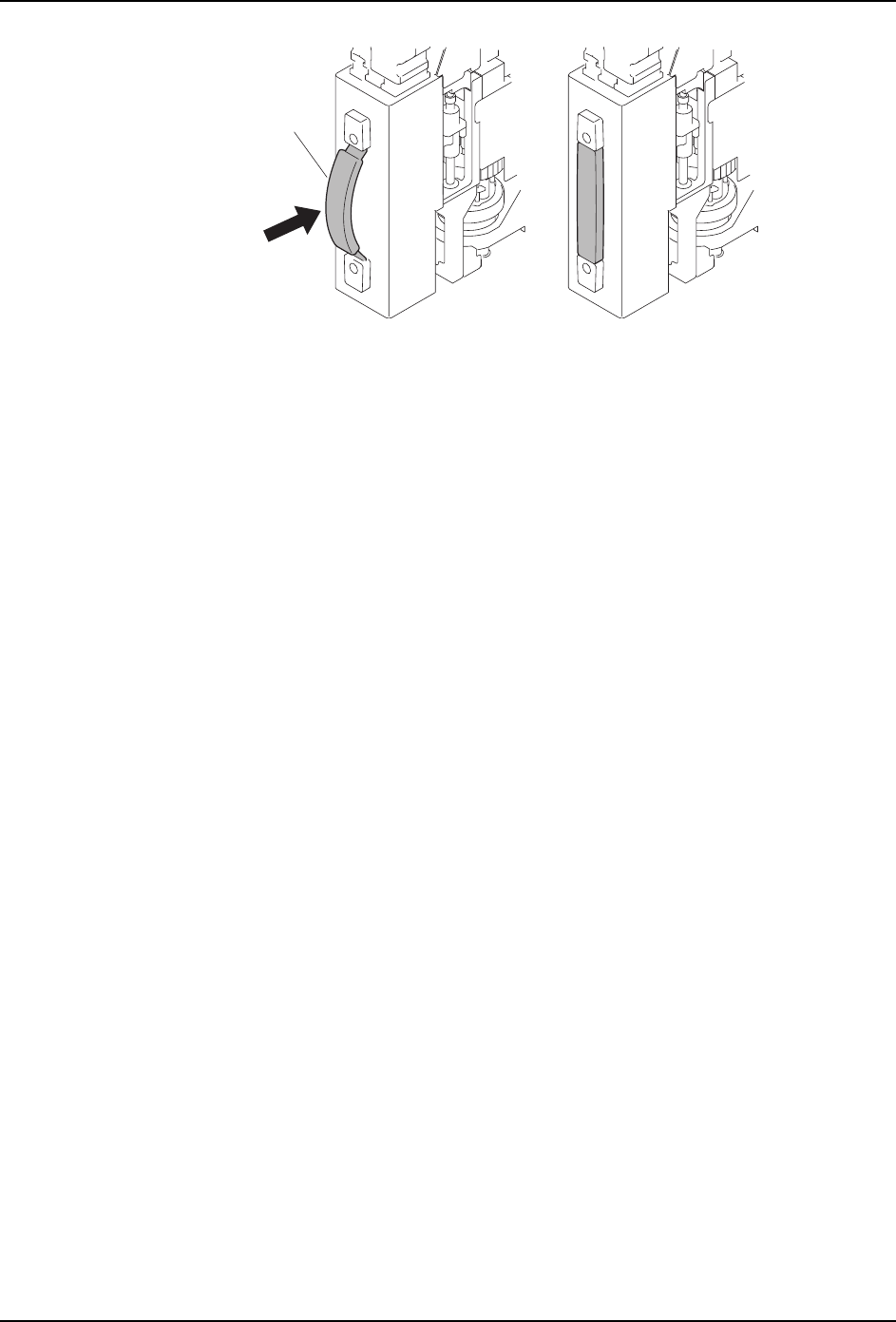

注意 )工作头的把手为带状式时，请将拱起的把手完全按下。在把手处于拱起的状态下开始
机器运转，会有机器内部发生干涉和破损的危险。
QD142-06 5. 换线
NXT II 系统手册 293
6. 在吸嘴置放台上安装治具吸嘴。详细内容请查阅 " 5.12.3 治具吸嘴的安装 "。
备注 )为了进行换线后的校正必须安装治具吸嘴。请在更换工作头的同时，安装治具吸嘴。
即使更换同一种类的工作头如果序列 No. 不同就需要进行校正。
7. 需要进行其他换线作业时，请在此时进行。
8. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-2 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝身体侧拉回一些后
重新推入。
备注 )对于拆下了料盘单元的模组，之后会显示料盘单元安装向导，请根据向导安装料盘单
元。
6<66
ᏺ⢊ᓣᡞ
5. 换线 QD142-06
294 NXT II 系统手册
5.12.3 治具吸嘴的安装
首先，请准备与安装在机器上的工作头相对应的吸嘴置放台。接着，请准备与吸嘴头数相等
的治具吸嘴并按照以下的步骤安装治具吸嘴。
1. 请卸下安装在机器上的吸嘴置放台。
2. 移动所准备的吸嘴置放台的平板，将治具吸嘴安装到收存格内。可以安装在任意的收存
格内，请安装与吸嘴头数相等的治具吸嘴。
备注 )在对应混合校正的机器中，除了上述的治具吸嘴，还需要安装混合校正用治具吸嘴。
详细内容请参照 "5.13 混合校正用治具吸嘴的安装 "。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
