4. 生产 QD142-06 116 NXT II 系统手册 4. 需要指定料盘吸取点时， 在这里进行设定。 请 参照 " 4.10.3 指定料盘元件的吸取开始点 "。 5. 在补充的料槽被选择的状态下， 按下操作面板上的 OK 按钮。 a. 此时， 不仅是出现停止原因的料槽， 对于其他的料槽， 如果料尽， 也请设置新的料盘。 b. 对于料尽的料槽，如果不需要补充时，请 取出空料盘。 6. 当 完成所有的补充后，就会…
QD142-06 4. 生产
NXT II 系统手册 115

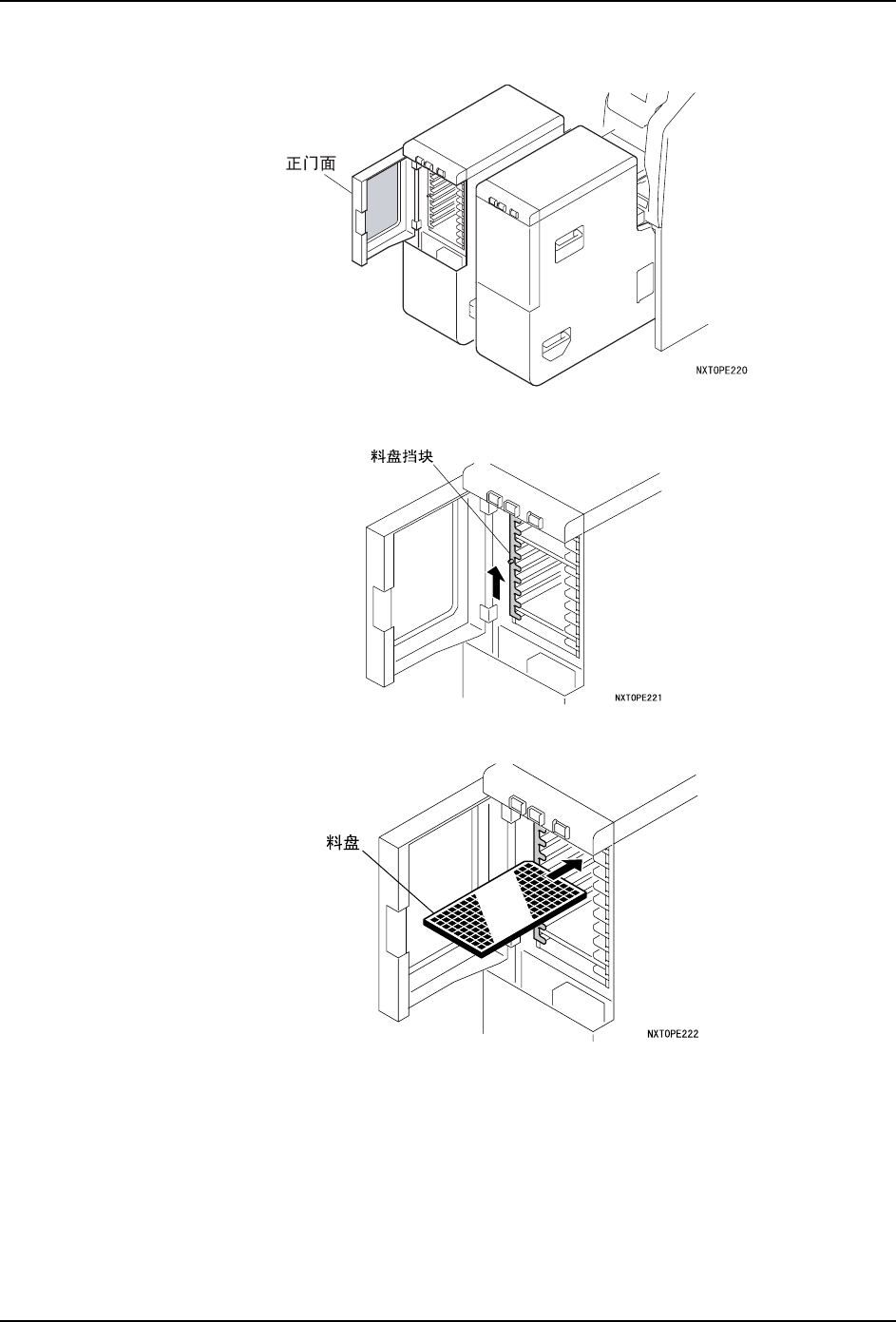

1. 打开料盘单元 -M 的正面门。
2. 请提起料盘挡块。
3. 在作业向导画面上确认料槽位置，取出空料盘后放置新的料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
QD142-06 4. 生产
NXT II 系统手册 117

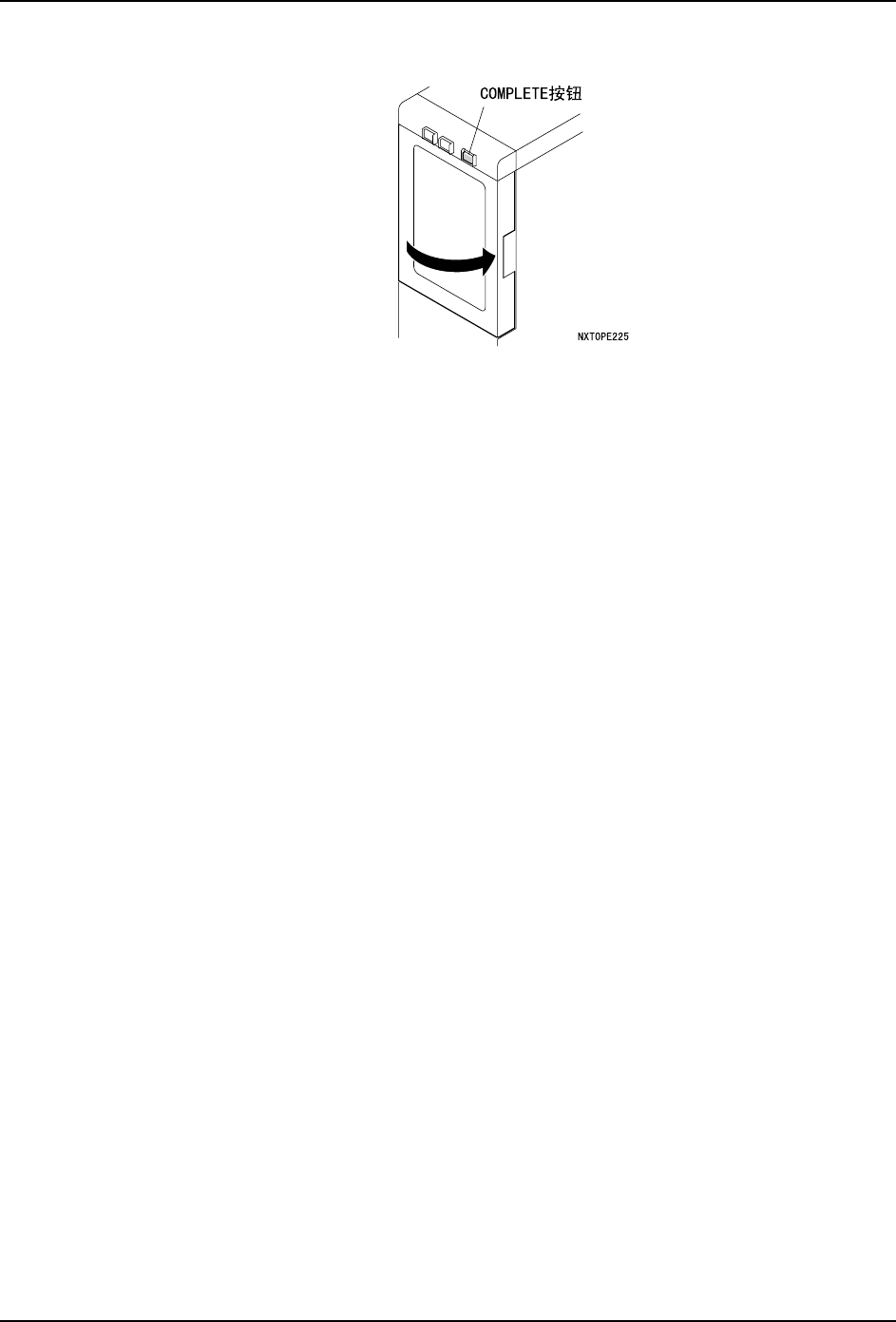

8. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，使得料盘单元 -M 不受到冲击。
