QD142-06 4. 生产 NXT II 系统手册 71 11.请关闭正面门（下层），按下 COMPLETE 按钮。备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。 COMPLETE

4. 生产 QD142-06

70 NXT II 系统手册

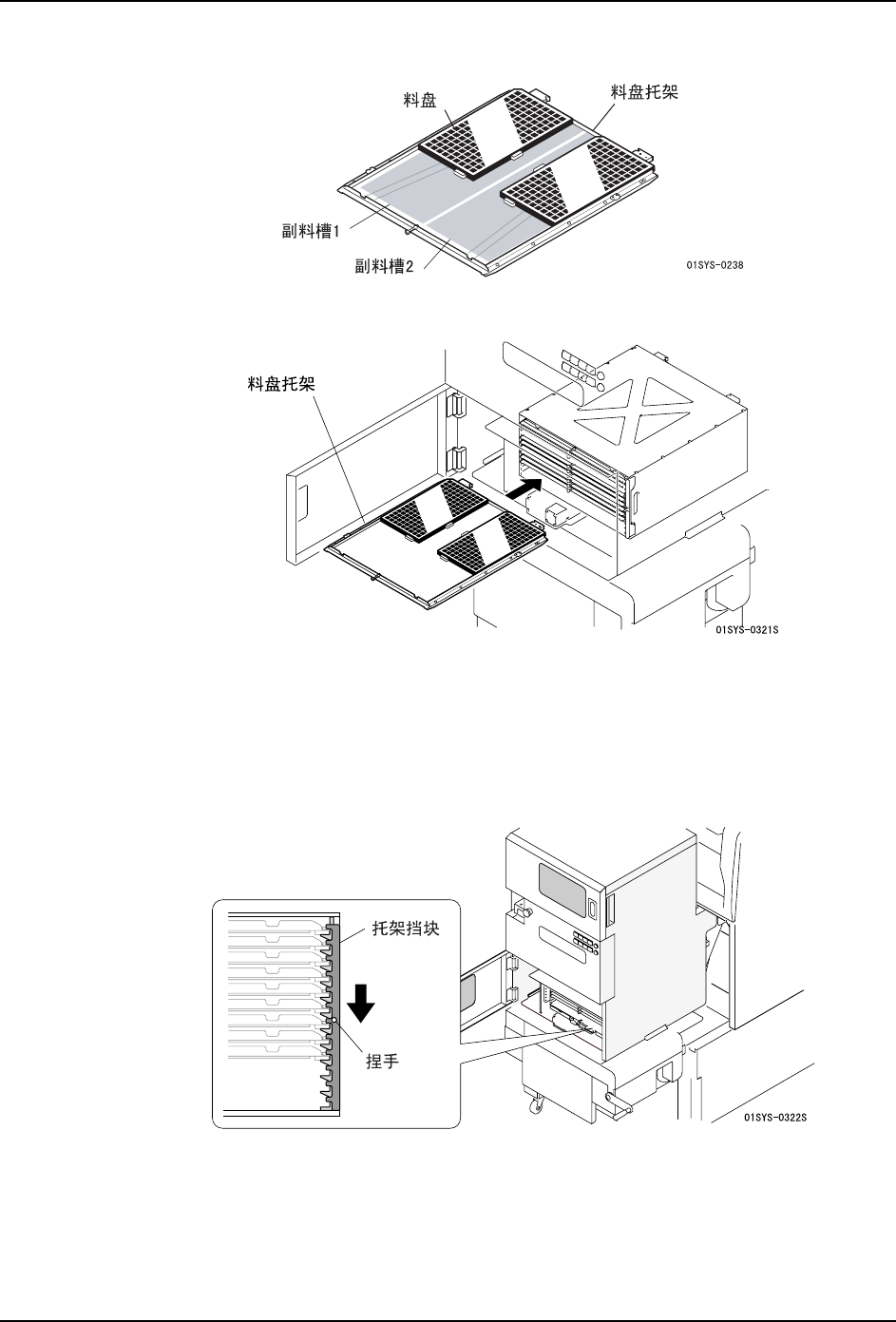

6. 将料盘安装到料盘托架上。

7. 将料盘托架安装到对象料槽上。

注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。

8. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.6 指定料盘元件

吸取开始点 "。

9. 请按下操作面板的 OK 按钮。

10.请拿住捏手，放下托架挡块。

QD142-06 4. 生产

NXT II 系统手册 71

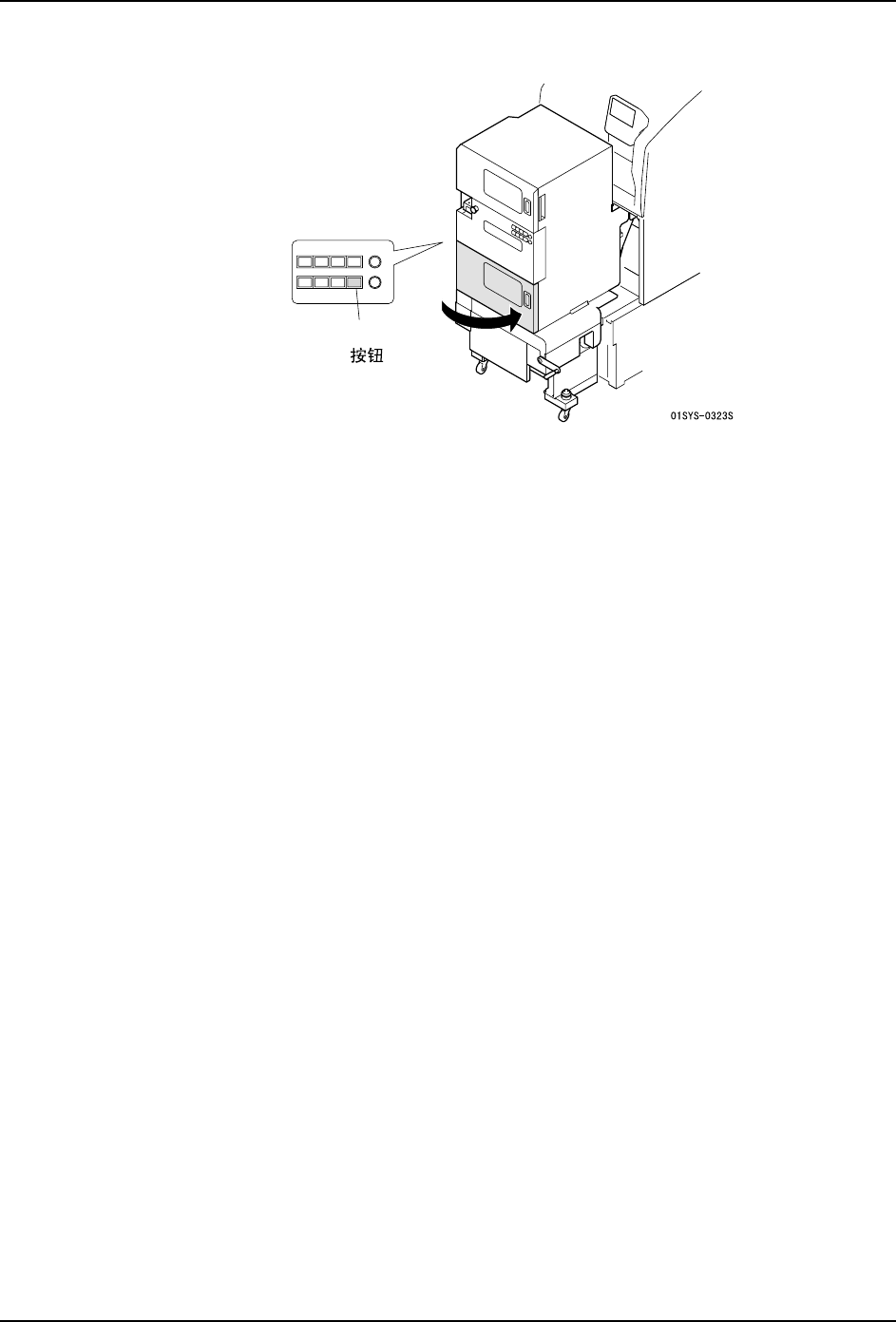

11.请关闭正面门（下层），按下 COMPLETE 按钮。

备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。

COMPLETE

4. 生产 QD142-06

72 NXT II 系统手册

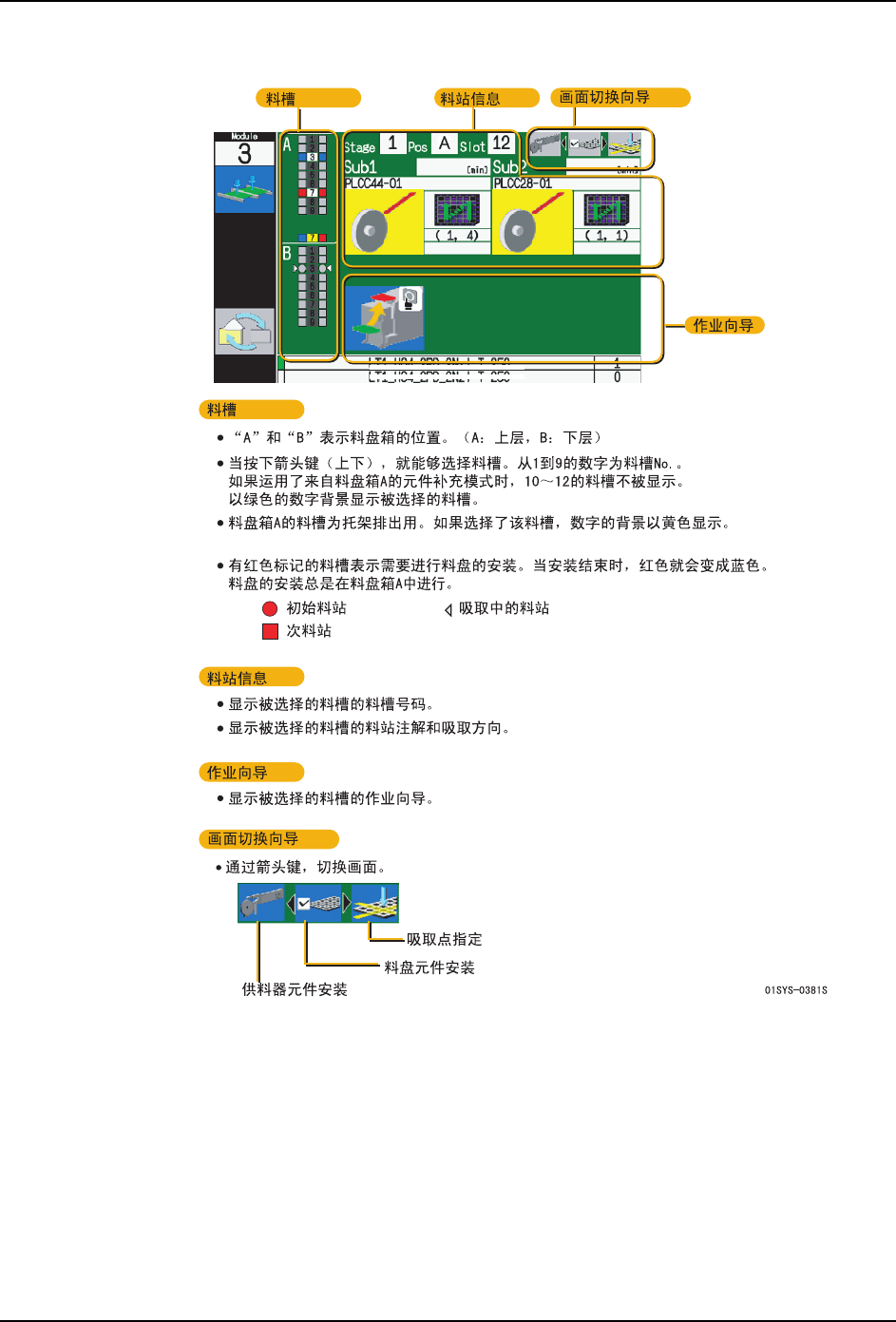

4.7.4 向导画面和补充步骤（从料盘箱 A 的元件补充）
