QD142-06 7. 辅助软件
NXT II 系统手册 357
7.11.5 影像信息的取得
在生产中发生影像处理错误时，发生错误的元件的影像信息有助于故障排除。从机器上获取
元件的影像信息，有 2 种模式 （仅仅显示发生错误的影像信息和显示模组内的所有的影像
信息的模式）。
使用 Imageviewer 软件后，就可以显示下载的影像信息。
1. 选择要获取模组 （可以几台）后，就会使获取机器信息画面变为有效。
2. 单击 [ 获取机器信息 ] 后，显示 [ 获取机器信息 ] 画面。
3. 仅仅要显示发生错误的影像信息时，单击 [ 错误影像信息的取得 ]，要显示所有的影像信
息时，单击 [ 影像信息的取得 ] 后，显示出选择的模组的一览表。

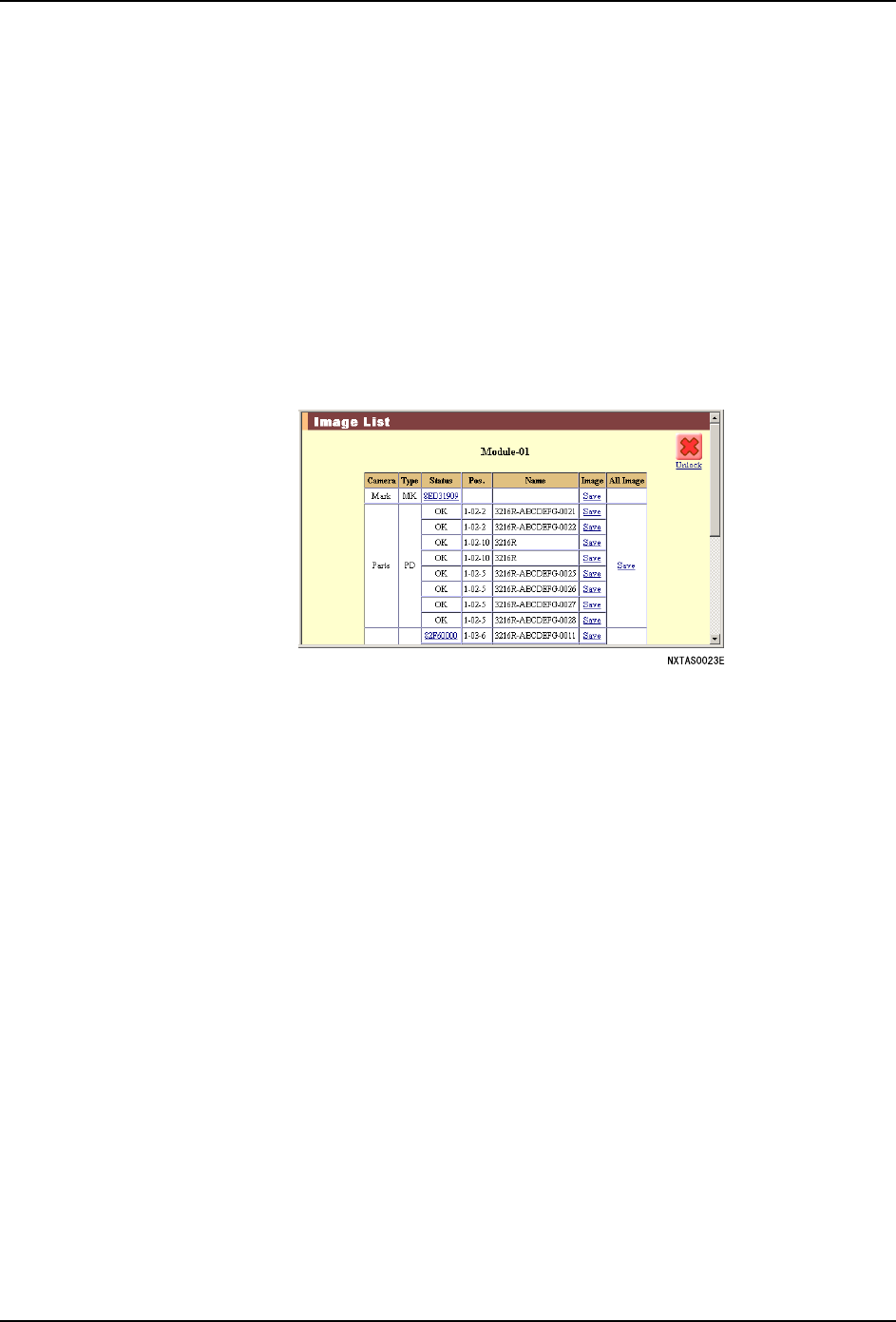

4. 单击 [ 开始 ] 后，就会显示选择的模组的影像一览表。发生错误的影像信息的 [ 状态 ]
字段中显示出错误编码。
备注 )在此时，单击影像信息取得画面的 [ 开始 ] 后，选择的模组处于锁定状态，会成为不
能在机器上进行生产、从其他的浏览器上不能访问的状态。获取影像信息后，请务必进
行 [ 解除锁定 ]。
5. 单击[保存]就会保存影像信息，显示[文件的下载]对话框。
6. 选择 [ 将这个文件保存到磁盘上 ]，单击 [OK]。
7. 在显示的 [ 另存为 ...] 对话框中，指定文件的保存目录。此时，根据需要也可输入新建
的文件名。
8. 指定文件的保存目录，单击[保存]后，用指定的文件名将选择的文件保存到指定目录中。
9. 上述的操作结束后，单击 [ 关闭 ]，返回到选择的模组的 [ 影像一览表 ] 画面。
10.要获取的所有的影像信息的下载结束后，单击 [ 解除锁定 ]，停止获取影像信息的处理
后解除模组的锁定。在 [ 取得影像 ] 页面上显示选择的模组一览表。
7. 辅助软件 QD142-06
358 NXT II 系统手册
7.11.6 PAM 测定结果的取得
模组的 PAM 测定结束后，有必要按下述的步骤取得 PAM 测定结果的文件。
备注 )PAM 测定的详细方法请参照 [NXT II 机械手册 ] 的 “9. 测定和调整”。
1. 选择取得 PAM 测定结果的模组。选择模组后，就可以选择 [ 远程操作 ]。
2. 单击 [ 远程操作 ] 后，就会显示远程操作画面。
3. 单击 [ 机器上 PAM ]。
4. 单击 [ 开始取得 ] 后，从选择的模组上开始 PAM 测定结果的取得。
5. 单击 [ 下载 ] 后，从辅助软件服务器上将获取的 PAM 测定结果下载到当前使用的 PC 中，
PAM 测定结果取得后，在服务器上显示取得文件一览表。
6. 单击要下载的文件名后，显示出 [ 文件的下载 ] 对话框。
7. 选择 [ 将这个文件保存到磁盘中 ]，单击 [OK]。
8. 在显示的 [ 另存为 ...] 对话框中指定文件的保存目录。此时，根据需要也可输入新建的
文件名。
9. 指定文件的保存目录单击 [ 保存 ] 后，选择的文件以指定的文件名被保存到指定目录中。
10.上述的操作结束后，单击 [ 关闭 ] 时，返回到远程操作画面。
7.11.7 对模组传输修正文件
将根据 PAM 测定结果作成的修正文件以及变换工具 （AsciiToBinV382.exe）传输到模组的
步骤说明如下。
1. 按下MANUAL后使用箭头键，选择自我诊断示意图。按下[OK]后，模组进入自我诊断模式。
备注 )模组不处于自我诊断模式时，不能将最终修正文件传输给模组。
2. 选择要传输文件的模组，单击 [ 固有值管理 ]。
3. 单击 [ 修正文件传送 ]。
4. 单击 [ 参考 ...] 后选择要传输文件的模组。单击 [ 打开 ] 后，在文本框内显示出选择的
文件和路径。
5. 单击 [ 传输文件 ] 后传输选择的文件。
6. 结束传输文件后，单击 [ 关闭 ]。
QD142-06 7. 辅助软件
NXT II 系统手册 359
7.11.8 矩阵测定数据的管理
进行在这一节中所说明的操作时，预先有必要将矩阵测定用软件直接加载到模组中，重新启
动模组。
并且，进行矩阵测定时，需要特殊的治具。
矩阵测定用软件的直接加载
进行矩阵数据的管理时，有必要进行下述操作。如果不进行这些操作，就不能进行在本节中
所说明的这些以外的操作。
1. 将矩阵测定用的软件安装到装有 NXT 辅助软件的 PC 上。
备注 )请将矩阵测定用软件安装到 PC 的 \fujiweb\masweb\directload\ 安装的项目的文件夹
内的目录内。
2. 为了进行软件的加载，按下模组的 MANUAL 按钮，显示手动操作指令。
3. 使用箭头键选择更换单元的示意图，单击 OK 按钮。
4. 使用箭头键选择更换吸嘴的示意图。
5. 按下 START 按钮后，将工作头上的吸嘴排出到吸嘴置放台上。
6. 当操作向导画面上显示出拉出模组的步骤后，按下 CANCEL 按钮。
7. 使用箭头键选择自我诊断的示意图，按下 OK 按钮。
8. 从辅助软件的机器附件的部分中选择需要管理矩阵数据的模组，单击 [ 远程操作 ]。
9. 单击[直接加载]。
10.选择 [ 矩阵测定软件 ]，单击 [ 开始加载 ] 后，将矩阵测定用的软件加载到所选择的模
组上。软件的加载结束后，模组自动地重新启动，变为矩阵测定模式。
矩阵测定数据的版本更新
将矩阵测定数据的备分数据从 PC 复制到模组上的时候的步骤说明如下。矩阵测定文件的序
列号和模组的序列号不一致时不能进行此项操作。
1. 将矩阵测定用的软件加载到模组上。详细请参考前述的 [ 矩阵软件的直接加载 ]。
2. 选择需要更新矩阵测定数据的模组。单击 [ 固有值管理 ]。
3. 单击 [ 矩阵测定值数据更新 ]。
4. 单击[参照...]。使用显示的对话框，选择与所选择的模组一致的PC上保存的矩阵数据。
