QD142-06 5. 换线 NXT II 系统手册 285 5. 请提起托架锁定解除杆后，拉出料站托 架。 备注 )转移到 PCU 上的料站托架被自动锁定。 6. 请握住滑动锁定解除杆，将 PCU 本体向后方滑动。
5. 换线 QD142-06
284 NXT II 系统手册
3. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。
备注 )只有握住解除杆，锁定才会被解除。
4. 请按下 OK 按钮。料站托架被松开。
QD142-06 5. 换线
NXT II 系统手册 285

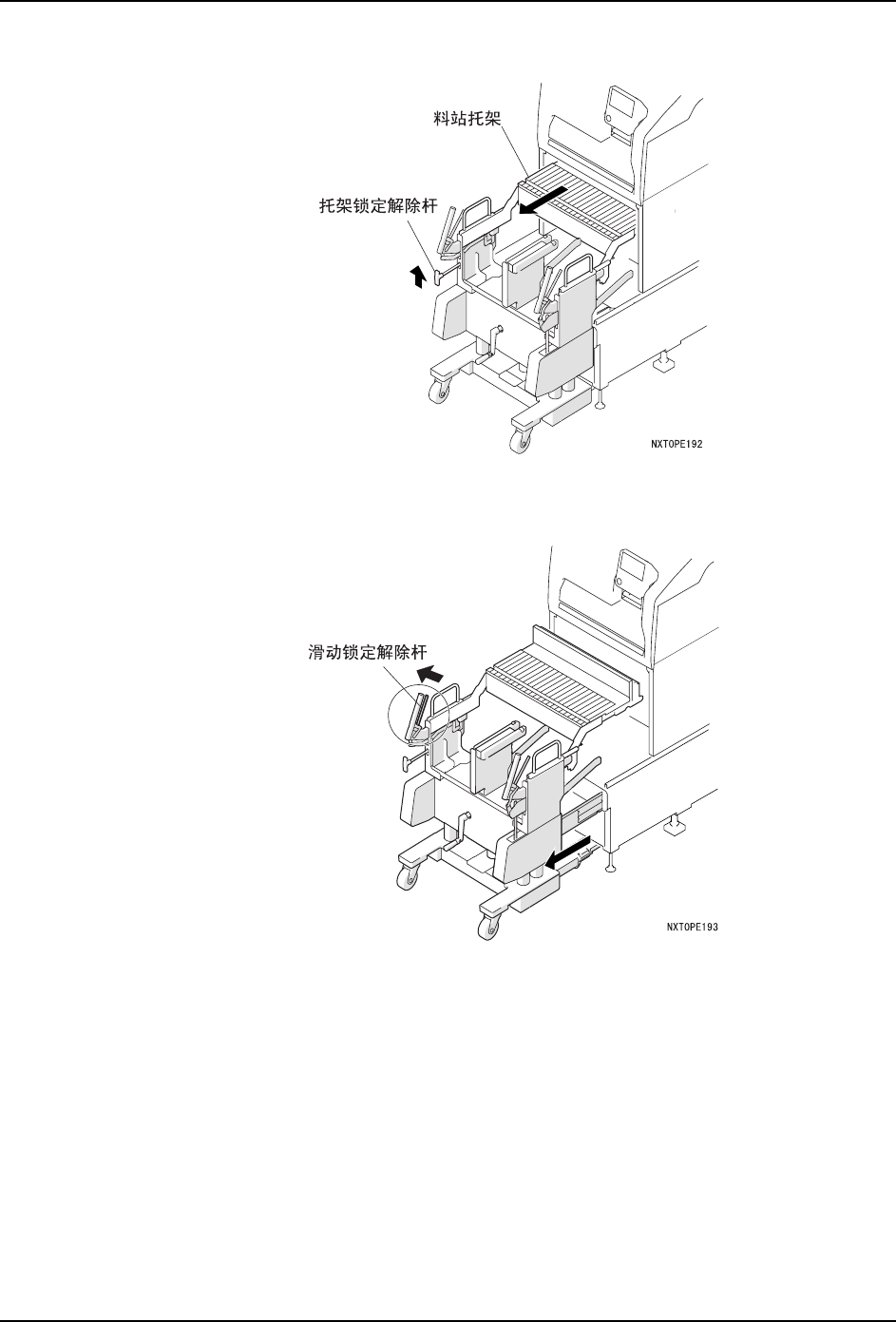

5. 请提起托架锁定解除杆后，拉出料站托架。
备注 )转移到 PCU 上的料站托架被自动锁定。
6. 请握住滑动锁定解除杆，将 PCU 本体向后方滑动。
5. 换线 QD142-06
286 NXT II 系统手册
7. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。
5.11.3 料站托架的安装
备注 )以下说明在 M6-2 模组中的操作，M3-2 模组的安装步骤也同样如此。
1. 准备已放置了料站托架的 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电
路板搬运高度。
