QD142-06 5. 换线 NXT II 系统手册 249 4. 将安装了料盘的料盘箱安装到料盘单元 -LTC 中。 a. 请 确认 MAGAZINE CLAM P 按钮灯已经灭灯了。 备注 )这里， 如果 MAGAZINE CLAMP 按钮灯亮着， 即使安装了料盘箱也不会正确地进行夹紧动 作。 另外，如果在料盘单元 -LTC 没有接通电源的状态下进行料盘箱的安装，需要目视确认 料盘箱侧夹块的位置。 b. 将料盘箱放置在板上，然后挪到…
5. 换线 QD142-06
248 NXT II 系统手册

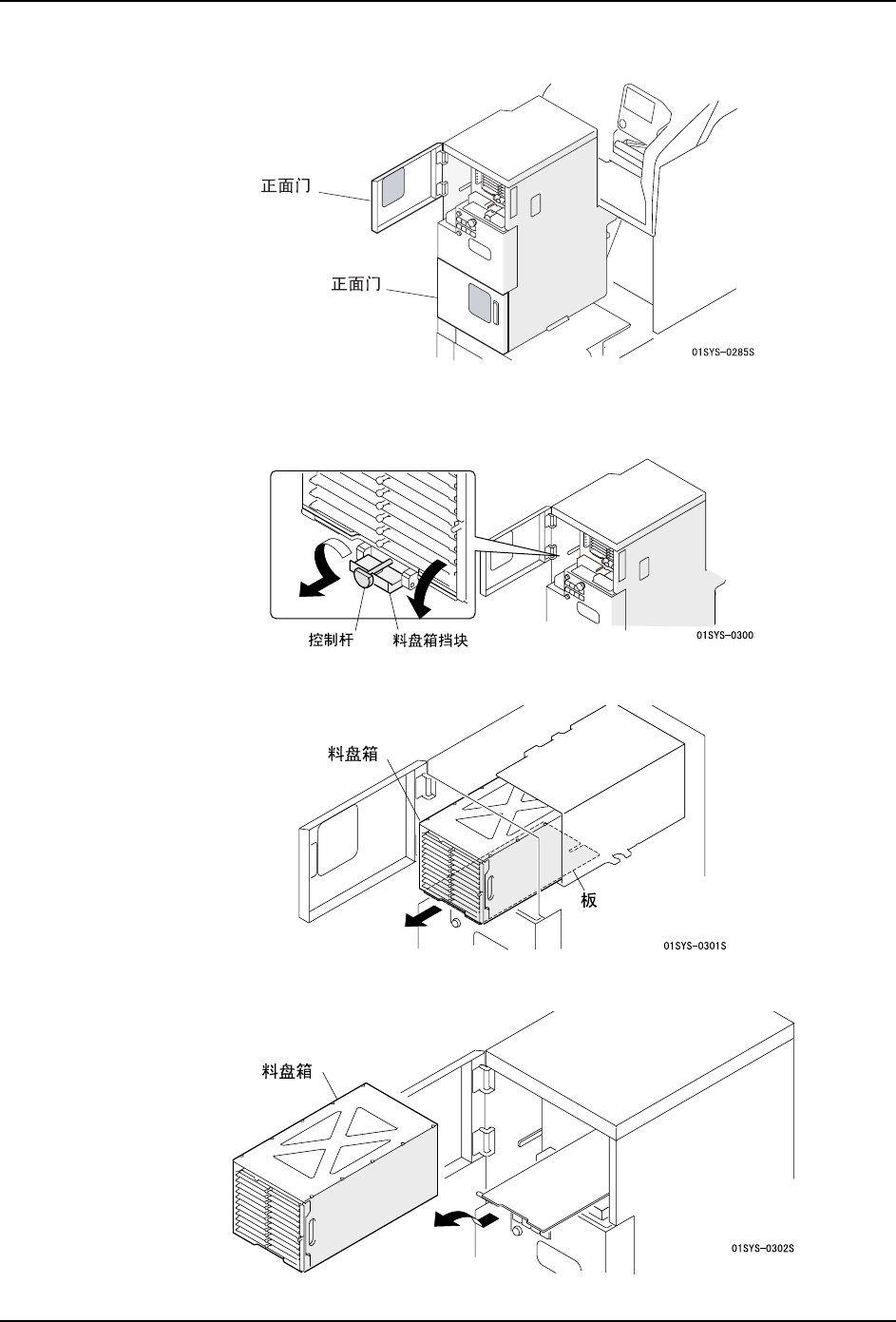

2. 打开料盘单元 -LTC 的正面门。请打开料盘箱更换侧的门，
3. 从料盘单元 -LTC 中取出料盘箱，
a. 请滑动料盘箱挡块。
b. 拉出载有料盘箱的板。请慢慢地拉出，直到被锁定为止。
c. 将料盘箱挪到跟前，从料盘单元 -LTC 中取出。
QD142-06 5. 换线
NXT II 系统手册 249
4. 将安装了料盘的料盘箱安装到料盘单元 -LTC 中。
a. 请确认 MAGAZINE CLAMP 按钮灯已经灭灯了。
备注 )这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧动
作。
另外，如果在料盘单元 -LTC 没有接通电源的状态下进行料盘箱的安装，需要目视确认
料盘箱侧夹块的位置。

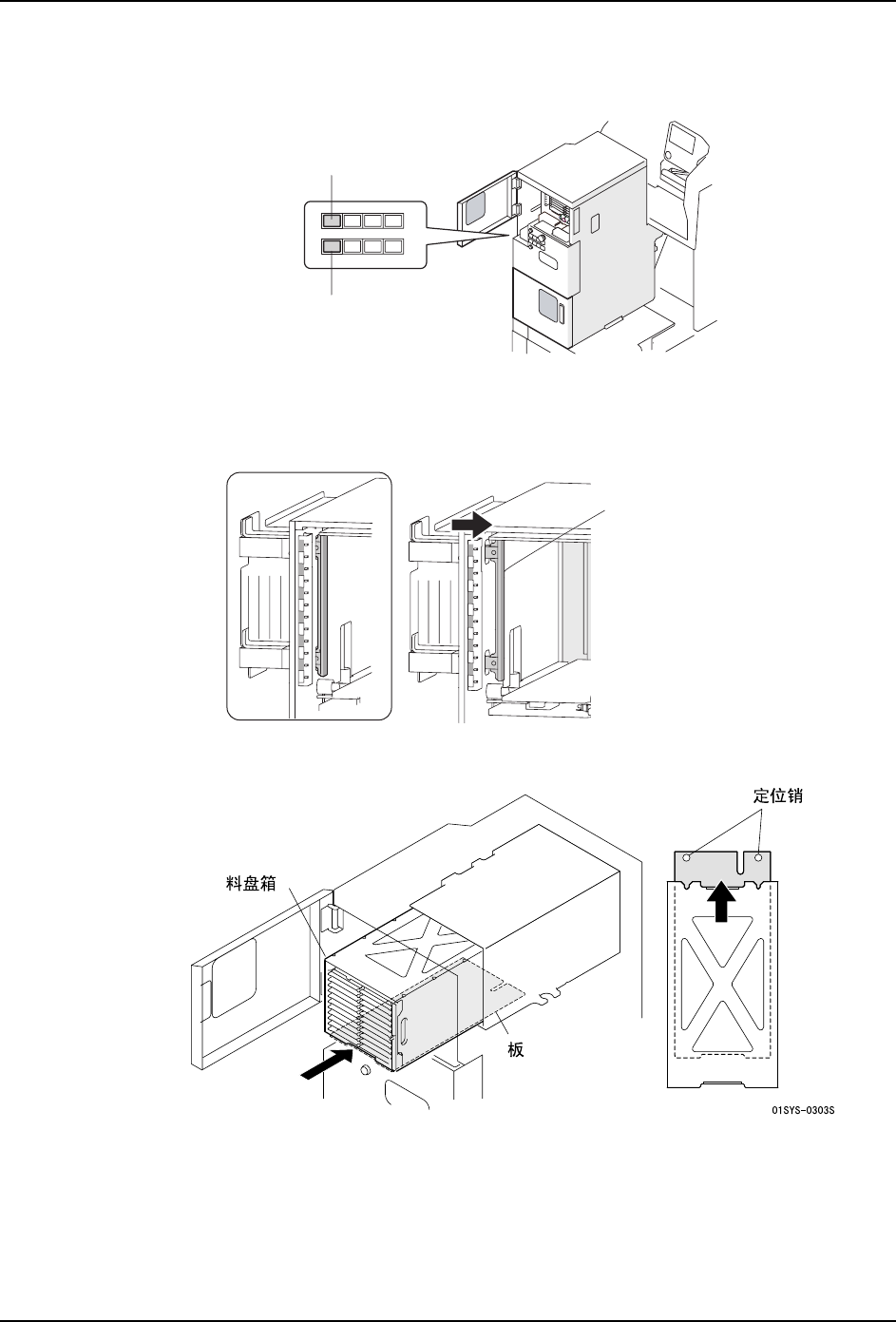

b. 将料盘箱放置在板上，然后挪到后方。通过定位销，料盘箱被安装在所定的位置上。
6<6
0$*$=,1(
&/$03ᣝ䪂
㧔Ϟջ㧕
0$*$=,1(
&/$03ᣝ䪂
㧔ϟջ㧕
⹂䅸ջ།㋻ഫᏆ㒣さߎ
6<6
5. 换线 QD142-06
250 NXT II 系统手册
c. 请放下控制杆解除板的锁定，就这样插入料盘箱。
d. 请抬起料盘箱挡块。将控制杆插入到底并旋转后，料盘箱被锁定。
5. 请确认料盘箱内所安装的各料盘的种类是否正确。
a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。
b. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元
件的吸取开始点 "。
c. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项和 b. 项。
d. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。
6<6
᭭Ⲭㆅᣵഫ
ࠊᴚ
