QD142-06 4. 生产
NXT II 系统手册 131
4.12.6 H02 工作头的 1 吸嘴应用
根据元件的尺寸或吸嘴的种类，2 个吸嘴头间的元件或吸嘴与元件有可能发生干涉。这时，
将元件分配给 H02 工作头中的 1 个吸嘴，运转时能够避免吸嘴头间的干涉。
应用方法
在 Fuji Flexa 上，请将对象元件分配给搭载了 H02 工作头的模组然后进行优化处理。机器
在判断出最合适的应用后进行生产。
应用 1 个吸嘴时，不使用的吸嘴会移动到退避位置。移动到退避位置后仍然有可能发生干涉
时，机器会将不使用的吸嘴返回到吸嘴更换器中。
AB AB
4. 生产 QD142-06
132 NXT II 系统手册
4.12.7 H04 工作头的 2 吸嘴应用
使用 H04 工作头进行生产时，能够只应用 2 个吸嘴或 1 个吸嘴。因此，对应 H04 工作头的元
件尺寸如下所示。另外，在带元件有无确认传感器的工作头和没有带该传感器的工作头中，
所对应的元件尺寸有所不同。
备注 )
1.2x2 吸嘴应用就是将大的元件分配给吸嘴头 A、C，将小的元件分配给吸嘴头 B、D 后，
最大使用 4 个吸嘴进行生产。（根据优化的结果，也有可能不使用全部 4 个吸嘴。）
2.2 吸嘴应用就是最大只使用吸嘴头 A、C 的 2 个吸嘴，并分配 4 吸嘴应用所不能生产
的较大的元件进行生产。
3.元件尺寸就是进行影像处理的尺寸 （元件主体尺寸 + 引脚的长度）。
4.影像处理区域是以吸取位置为中心被决定。因此，如果设定了吸取修正值 X（Y），元
件尺寸为按照以下公式算出的数值。
[ 影像处理时的元件尺寸 X （Y）] = 元件尺寸 X （Y） + [ 吸取修正值 X （Y）] x 2
应用方法
请在 Fuji Flexa 上，将上表中的元件分配给搭载了 H04 工作头的模组并进行优化处理。机
器在判断出最合适的应用后进行生产。
限制事项
2 吸嘴应用时，当不使用的吸嘴头 B、D 上连接着超出φ 10mm 的吸嘴时，就有可能与吸嘴头
A、C 上吸取的元件发生干涉。因此请切换到 1 吸嘴应用。
应用 对应的元件尺寸
4 吸嘴应用 1608 ～□ 13 mm
2x2 吸嘴应用 大于□ 13 mm。
对角 19.8 mm 以下，并且 Y 方向 14 mm 以下
（在吸嘴头 B、D 中可以分配□ 11mm 以下）
2 吸嘴应用 Y 方向大于 14 mm，并且对角大于 19mm。
～ Y 方向 18mm 以下，并且对角 26mm 以下。
2 吸嘴应用
( 附有元件有无
确认传感器）
Y 方向大于 14 mm，并且对角大于 19.8mm。
～□ 15mm 以下，并且对角 21.5mm 以下。
1 吸嘴应用 Y 方向大于 18 mm，并且对角大于 26mm。
～□ 38mm 以下。
1 吸嘴应用
( 附有元件有无
确认传感器）
大于□ 15 mm，并且对角大于 21.5mm。
～□ 24mm 以下。
（1 吸嘴应用时，不能进行吸嘴有无确认。）
QD142-06 4. 生产
NXT II 系统手册 133
4.12.8 H08 工作头的 4 吸嘴应用
使用 H08 工作头进行生产时，能够应用 4 个吸嘴。
由此，对应 H08 工作头的元件尺寸如下。
另外，4 吸嘴应用和通常应用能够以同一贴装周期时间进行贴装。
应用方法
请在 Fuji Flexa 上，将对应 H08 工作头的元件分配给搭载了 H08 工作头的模组，并进行优
化处理。机器会判断最合适的应用并进行生产。
限制事项

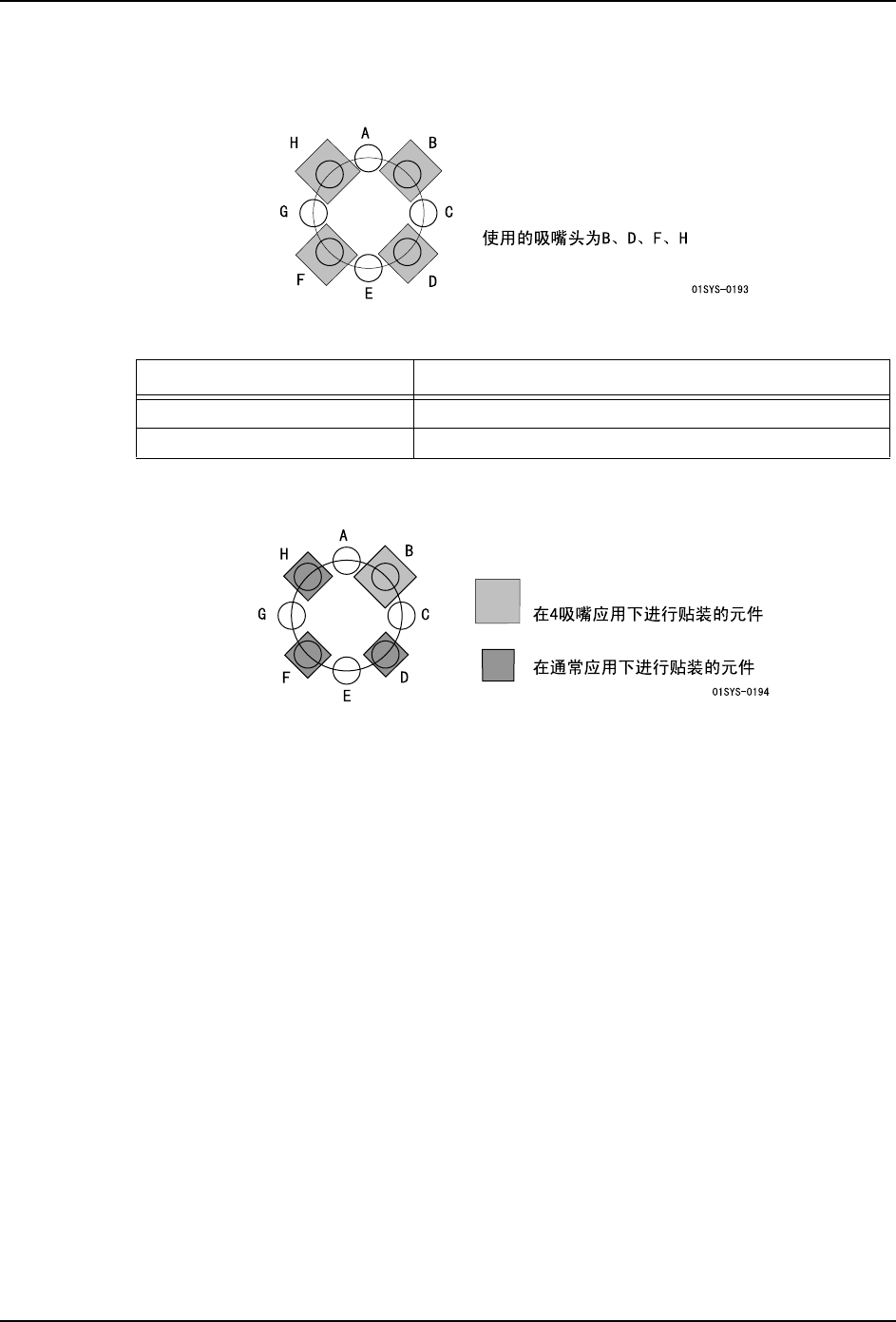

在 4 吸嘴应用中使用的吸嘴头固定为 B、D、F、H。如果将这些吸嘴头设定成吸嘴头跳过，就
无法进行生产。
应用 对应的元件尺寸
4 吸嘴应用 □ 7.5 mm ～□ 12 mm
8 吸嘴应用 0402 ～□ 7.5 mm
