6. 手动模式指令 QD142-06
318 NXT II 系统手册
6.6.2 吸嘴的更换
当执行该指令后，就会将安装在工作头上的吸嘴收纳到吸嘴置放台内。
1. 使用箭头键，选择吸嘴更换示意图，按下 OK 按钮。
2. 当按下 START 按钮后，就会将工作头上的吸嘴收纳吸嘴置放台内。
备注 )
1.在安装了料盘单元的模组中执行该指令时，此处就会显示料盘单元卸下向导。请根据
向导画面卸下料盘单元后，进入下一步骤。
2.发生错误时，按下 OK 松开模组，请用手动操作将吸嘴排出到吸嘴置放台以后，再次
夹紧模组。进行这些操作时，请必须遵循有关模组的松开 / 夹紧的安全注意事项。
3. 根据向导画面卸下吸嘴置放台，请更换吸嘴或者更换整个吸嘴置放台。
6.6.3 工作头的更换
执行该指令后，工作头就会移动到工作头卸下位置，工作头的电源变为 OFF。
在从 XY 机械手上卸下工作头时，请务必选择这个指令，或者处在工作头换线指令内，或者
在全部关闭机器的电源后进行操作。
更换步骤的详细内容，请参照 NXT Ⅱ机械手册的 [5. 基本操作 ] - [ 贴装工作头的拆除 / 安
装]。
QD142-06 6. 手动模式指令
NXT II 系统手册 319

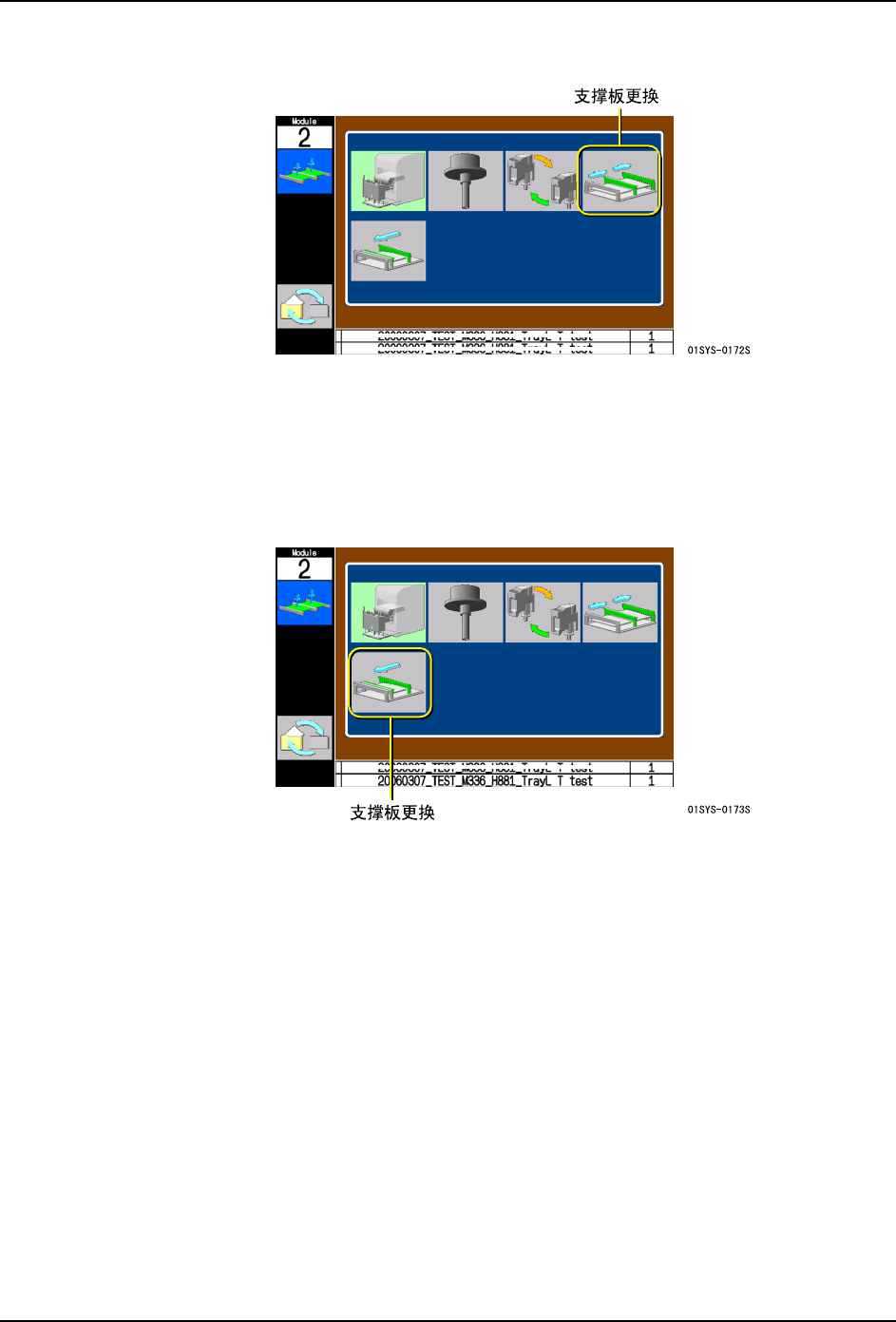

6.6.4 支撑板的更换
当执行该指令后，搬运轨道就会扩展到最大宽度，工作头移动到机器的后方。还有，如果被
插入了模组，操作画面上显示拉出模组的向导，因此请根据向导拉出模组，进行更换作业。
更换步骤的详细内容，请参照 NXT Ⅱ机械手册的 [5. 基本操作 ] - [ 支撑板的更换 ]。
6.6.5 支撑板的更换 （通道 2 前移）
该指令是针对双搬运轨道规格的机器。当执行该指令后，在卸下通道 1 侧的支撑板后，通道
2 就会向前方移动。移动后，请更换通道 2 侧的支撑板。接着，通道 2 向后方移动，因此可
以向通道 1 侧安装支撑板。在进行双通道生产和单通道生产的换线时有效。
更换步骤的详细内容，请参照 NXT Ⅱ机械手册的 [5. 基本操作 ] - [ 支撑板的更换 ]。
6. 手动模式指令 QD142-06
320 NXT II 系统手册
6.7 工作头调整指令
在 GL 工作头运用时的生产准备或进行工作头清扫单元的工作头清扫时使用。选择该指令按
下 OK 按钮后，就会显示以下 5 个的作业选择画面。请使用箭头键选择想要执行的指令。
·除气
·点胶针修正量测定
·胶着剂涂敷状态确认
·工作头吸嘴清扫
·清扫全部吸嘴
6.7.1 除气
该指令使用在安装了 GL 工作头的模组上。执行该指令，除去充填了胶着剂的注胶筒顶端的
气泡。
详细的操作方法，请参照 GL 工作头使用说明书
6.7.2 点胶针修正量测定
该指令使用在安装了 GL 工作头的模组上。执行该指令，测定点胶针的旋转轴。测定时，生
产 Job 中必须设定了胶着剂检查顺序。
详细的操作方法，请参照 GL 工作头使用说明书。
