QD142-06 5. 换线 NXT II 系统手册 251 6. 请关闭正面门，按下 COMPL ETE 按钮。更换另一个料盘箱时，请 重复执行同样的操作。 备注 )轻轻关闭正面门，使得料盘单元 -LTC 不受到冲击。
5. 换线 QD142-06
250 NXT II 系统手册

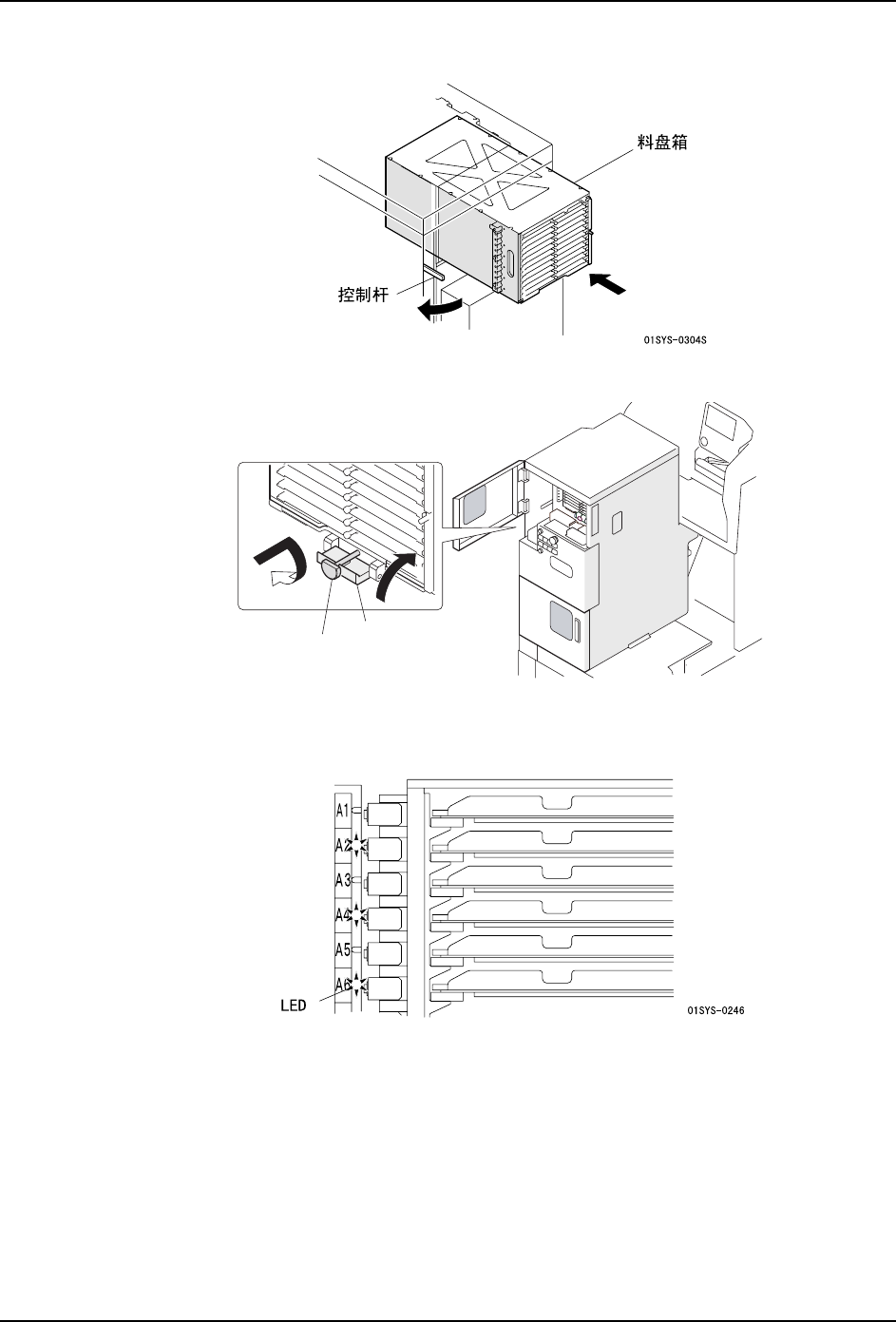

c. 请放下控制杆解除板的锁定，就这样插入料盘箱。
d. 请抬起料盘箱挡块。将控制杆插入到底并旋转后，料盘箱被锁定。
5. 请确认料盘箱内所安装的各料盘的种类是否正确。
a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。
b. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元
件的吸取开始点 "。
c. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项和 b. 项。
d. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。
6<6
᭭Ⲭㆅᣵഫ
ࠊᴚ
QD142-06 5. 换线
NXT II 系统手册 251

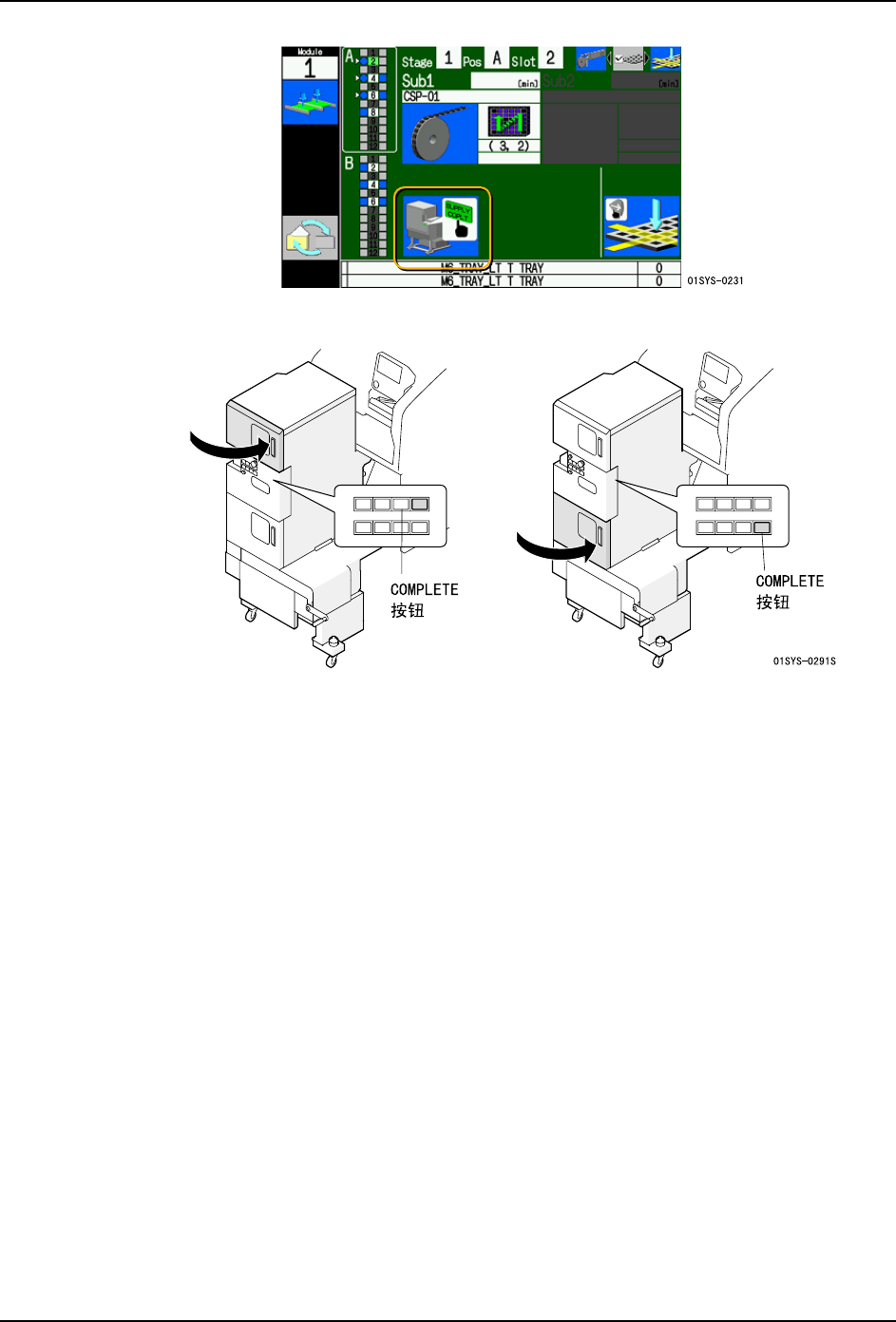

6. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。
备注 )轻轻关闭正面门，使得料盘单元 -LTC 不受到冲击。
5. 换线 QD142-06
252 NXT II 系统手册
5.6.5 设定料盘吸取压入量
安装在料盘单元 -LTC 上的料盘存在微量挠度。考虑到这个问题，因此设定了料盘元件吸取
时的吸嘴压入量（1.0 mm）。但是 , 由于各料盘单元的挠度不同，所以会出现不能取得合适
压入量的情况
在辅助软件的 [ 设定料盘吸取压入量 ] 中，能够对各料盘单元 -LTC 进行 -2.000 ～ +2.000
mm 范围内的吸嘴压入量设定。
料盘吸取压入量的设定步骤
1. 请双击桌面上的 [Internet Explorer]。
2. 输入地址 (URL) "http://<NXT accessory software server name>/fujiweb" 并按 Enter
键。切换到确认服务器 PC 和加载画面上，结束了必要项目的加载后显示 [Home] 画面。
在该页面上显示机器的基本生产信息。
3. 从在线监视画面上单击使用画面设定软件的机器或者模组号码。显示出画面设定软件的
注册画面。
4. 请直接输入用户 ID。或者从在选择框中指定。
5. 请输入密码后单击 [ 注册 ]。如果与机器相连，则最上面的图就会被变更到与所选择的机
器一致。画面的左下显示能够执行的项目菜单。右下显示所选择项目的详细内容。
6. 请从 [ 菜单 ] 中选择 [ 模组功能设定 ]。辅助软件被连接到机器上，接受机器的信息。该
步骤结束后就会显示设定页面。
7. 从 [ 种类 ] 的下拉菜单中选择 [ 料盘单元设定 ]。选择种类后，一览表内的设定项目就会
被变更为所选择种类的设定内容。
8. 请输入 [ 设定值 ]。（-2.000 ～ +2.000 mm）
9. 设定结束后，请单击 [ 对机器设定 ]。新设定被传送到机器上。如画面上显示结束信息则
传输完毕。
10.请单击 [ 关闭 ]。
5.6.6 料盘插入时的注意事项
·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元 -LTC
时，请注意方向。
·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出
料盘高度的元件等。
·请不要将料盘托架斜着插入料盘单元 -LTC。
·开闭料盘单元 -LTC 的上面门和下面门时，请不要有冲击。元件有可能移位或从料
盘中跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请不
要强行打开。
