QD142-06 9. 系统管理 NXT II 系统手册 407 9. 系统管理 9.1 控制软件的版本更新机器的控制软件的版本更新方法有 2 种。在使用辅助软件的情况下，机器处于可以版本更新的状态时，任何时候都可以进行控制软件的版本更新。这时，Fu ji Flexa 中作为 NXT-2 被设定的所有控制软件在不变更模组功能设定下可以同时进行版本更新。另外，使用 VersionUp 进行机器的控制软件的版本更新时，对…

8. NXT-2 软件工具 QD142-06

406 NXT II 系统手册

MEMO:

QD142-06 9. 系统管理

NXT II 系统手册 407

9. 系统管理

9.1 控制软件的版本更新

机器的控制软件的版本更新方法有 2 种。

在使用辅助软件的情况下，机器处于可以版本更新的状态时，任何时候都可以进行控制软件

的版本更新。这时，Fuji Flexa 中作为 NXT-2 被设定的所有控制软件在不变更模组功能设

定下可以同时进行版本更新。

另外，使用 VersionUp 进行机器的控制软件的版本更新时，对于个别的基座而言，有必要反

复地进行控制软件的版本更新。这时模组的构成设定需要返回到默认值设定。

9.1.1 使用辅助软件时

使用辅助软件将机器的控制软件进行版本更新时，有必要对安装有辅助软件的 PC 预先安装

控制用软件。

将控制用软件在服务器上安装后，通过网络管理器，在网络上的所有的 NXT-2 的机器控制用

软件全部可以由辅助软件进行版本更新。

1. 将进行版本更新的 NXT-2 机器的主电源开关变成 ON，确认模组是否没有在进行生产或者

没有进行特殊的处理。

2. 为了进行软件的加载，按下操作面板的 MANUAL，显示手动操作指令画面。

3. 使用箭头键选择更换单元的示意图，单击 OK 按钮。

4. 使用箭头键选择更换吸嘴的示意图。

5. 按下 START 按钮，将工作头上的吸嘴排出到吸嘴置放台上。

6. 当操作向导画面上显示出拉出模组的向导后，请按下 CANCEL 按钮。不需要拉出模组。

7. 使用箭头键选择自我诊断的示意图，按下 OK 按钮。

8. 再次选择自我诊断的示意图，按下 OK 按钮。

9. 双击桌面上的 [Internet Explorer] 的图标。

10.输入地址”http://”***”/fujiweb”，按下 ENTER。服务器 PC 被确定，确认其服务器

动作中后显示出加载画面。必要项目的下载结束后，显示出 [Home] 画面。

备注 )*** 是安装有辅助软件的服务器名。

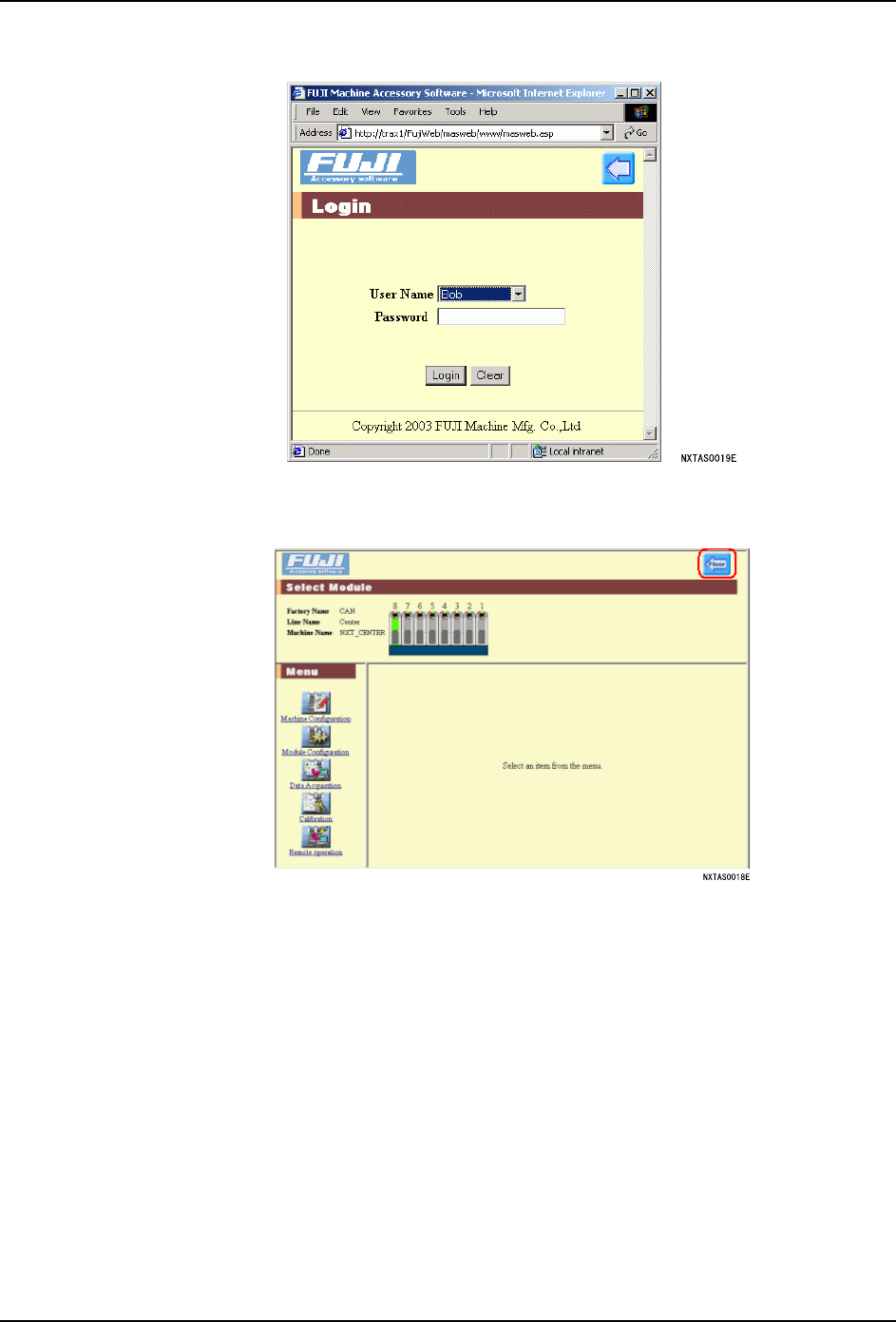

11.在在线监视器画面上，单击要版本更新的 NXT-2 机器后，显示出机器辅助软件的注册画

面。

9. 系统管理 QD142-06

408 NXT II 系统手册

12.直接输入用户的 ID 或者由选择框进行指定。

13.输入用户的密码后单击 [ 注册 ]。注册成功后，所选择的机器在选择的状态下显示出机

器附件画面。

14.单击 [ 远程操作 ]。

15.单击 [ 机器应用程序的安装 ]。

备注 )在进行软件的版本更新处理中不能指定目标软件时，在安装有辅助软件服务器的 PC 上

显示出为了版本更新所必须的软件没有安装的信息画面。这时，请在没有安装辅助软件

的服务器的 PC 上重新安装软件。

16.单击 [ 版本更新开始 ] 后，辅助软件开始进行软件的复制。软件的复制结束后，请将机

器的电源主开关变为 OFF。

备注 )请不要触摸操作面板上的 POWER 键，直接将电源主开关变为 OFF。

17.重新启动机器后，有必要进行模组的版本更新时，在操作面板上显示出是否要进行模组

的版本更新的确认信息。

18.按下 OK 后，进行模组软件的版本更新。
