QD142-06 5. 换线
NXT II 系统手册 257

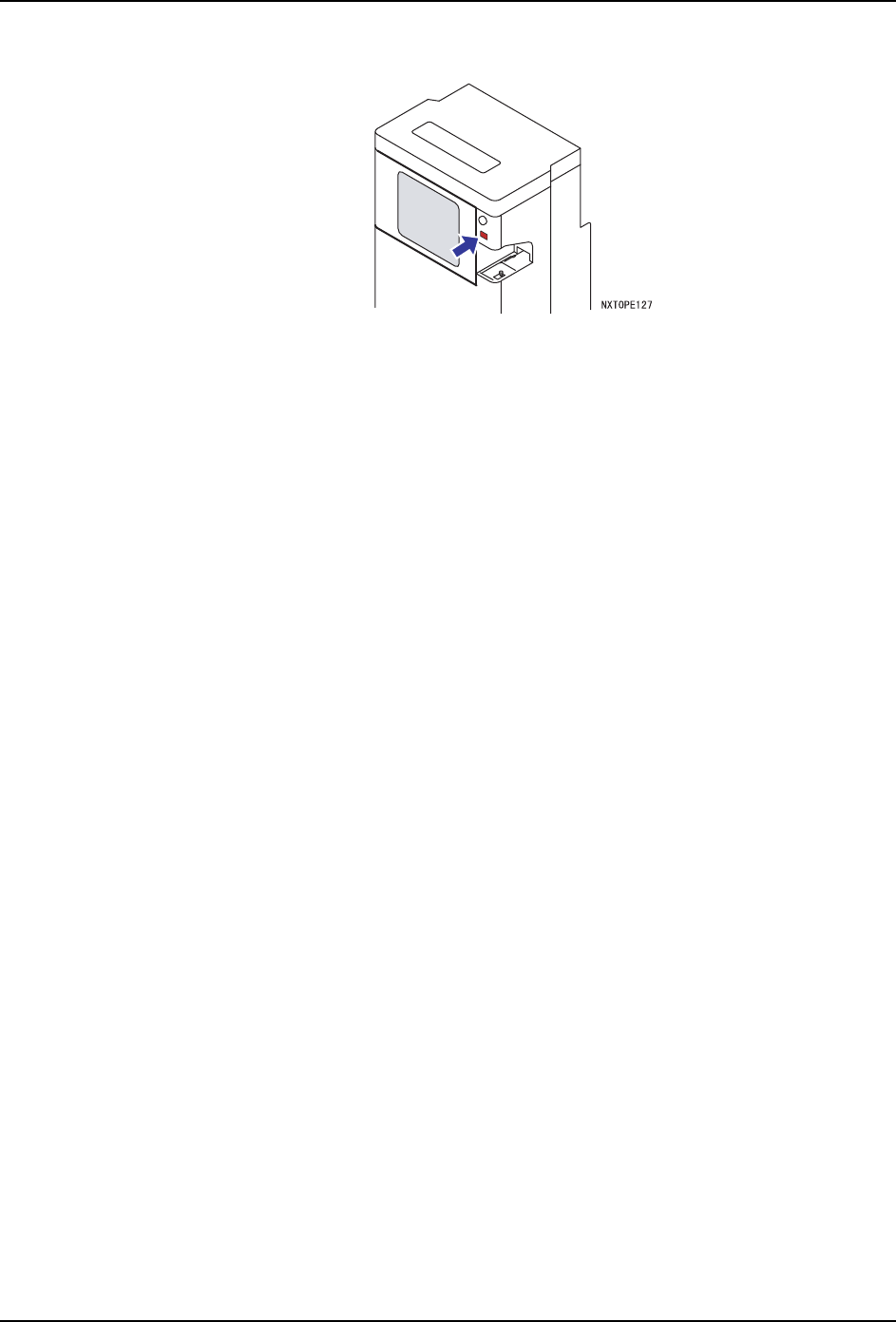

8. 请关闭门，按下 SUPPLY COPLT 按钮。
备注 )请轻轻关闭正面门，使得料盘单元 -L 不受到冲击。
5. 换线 QD142-06
258 NXT II 系统手册
5.7.4 设定料盘吸取压入量
安装在料盘单元 -L 上的料盘存在微量挠度。考虑到这个问题，因此设定了料盘元件吸取时
的吸嘴压入量 （1.0 mm）。但是由于各料盘单元 -L 的挠度不同，所以会出现不能取得合适
压入量的情况。
在辅助软件的 [ 设定料盘吸取压入量 ] 中，能够对各料盘单元 -L 进行 -2.000 ～ +2.000 mm
范围内的吸嘴压入量设定。
料盘吸取压入量的设定步骤
1. 请双击桌面上的 [Internet Explorer]。
2. 输入地址 (URL) "http://<NXT accessory software server name>/fujiweb" 并按 Enter
键。切换到确认服务器 PC 和加载画面上，结束了必要项目的加载后显示 [Home] 画面。
在该页面上显示机器的基本生产信息。
3. 从在线监视画面上单击使用画面设定软件的机器或者模组号码。显示出画面设定软件的
注册画面。
4. 请直接输入用户 ID。或者从在选择框中指定。
5. 请输入密码单击 [ 注册 ]。如果与机器相连，则最上面的图就会被变更到与所选择的机器
一致。画面的左下显示能够执行的项目菜单。右下显示所选择项目的详细内容。
6. 请从 [ 菜单 ] 中选择 [ 模组功能设定 ]。辅助软件被连接到机器上，接受机器的信息。该
步骤结束后就会显示设定页面。
7. 从 [ 种类 ] 的下拉菜单中选择 [ 料盘单元设定 ]。选择种类后，一览表内的设定项目就会
被变更为所选择种类的设定内容。
8. 请输入 [ 设定值 ]。（-2.000 ～ +2.000 mm）
9. 设定结束后，请单击 [ 对机器设定 ]。新设定被传送到机器上。如画面上显示结束信息则
传输完毕。
10.请单击 [ 关闭 ]。
QD142-06 5. 换线
NXT II 系统手册 259
5.7.5 料盘单元 -L 中可以使用的料盘
·请使用按照 JEDEC 规格或者 EIAJ 规格的硬型料盘。
·请使用料盘高度传感器能够稳定地检测的颜色及材质的料盘。

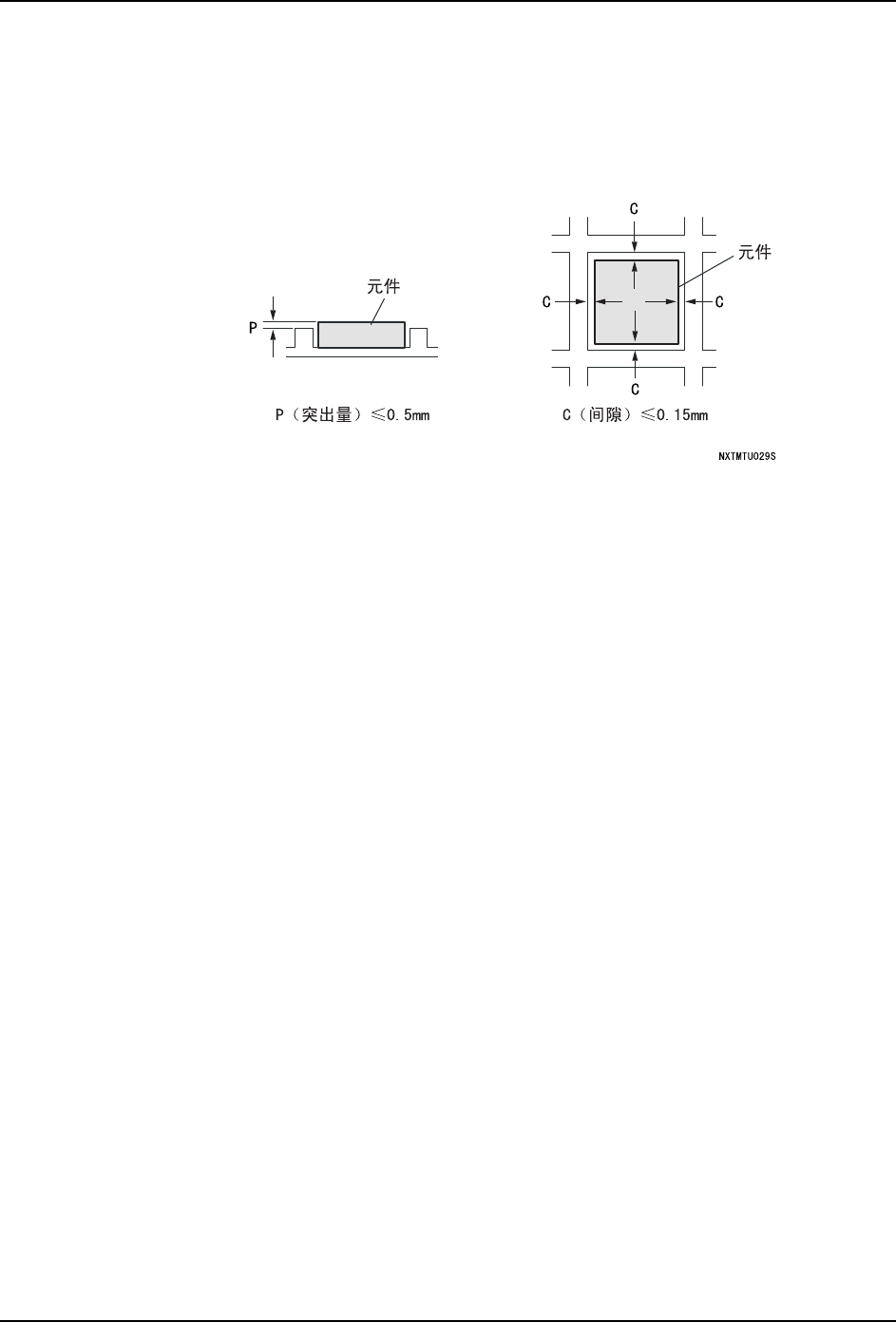

·请满足以下的料盘凹槽尺寸。
·如果空料盘的重量在标准以内，在空料盘的自动排出用的料盘的中心部设置吸取
器用的吸取面。
·使用吸取器垫吸取时，确保在吸取器垫的中心 （直径 30）的范围内不要发生真空
泄漏。
·能够使用的料盘尺寸是有限制的。请参照规格说明书 (CNT-NXTII-x.xS)。另外，
料盘规格书中的最大料盘厚度包括料盘的挠度或变形量。
请避开使用以下的料盘。
·真空成型料盘、软料盘等、料盘自身没有刚性安装时不能确保平面度的料盘、层
层堆积时料盘相互粘住不能分离的料盘。
5.7.6 料盘插入时的注意事项
·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元 -L 时，
请注意方向。
·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出
料盘高度的元件等。
·请不要将料盘托架斜着插入料盘单元 -L。
·料盘单元 -L 的上面门、前面门、下面门的开闭时，请不要有冲击。从安全上考
虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。
·料盘单元的上面门是料盘托架排出专用。不能插入料盘托架。有可能损坏料盘单
元。另外，一旦上面门打开时，请一定要取出料盘托架。如果不取出，关闭上面
门继续运转可能会损坏料盘单元 -L。
