QD142-06 5. 换线
NXT II 系统手册 279

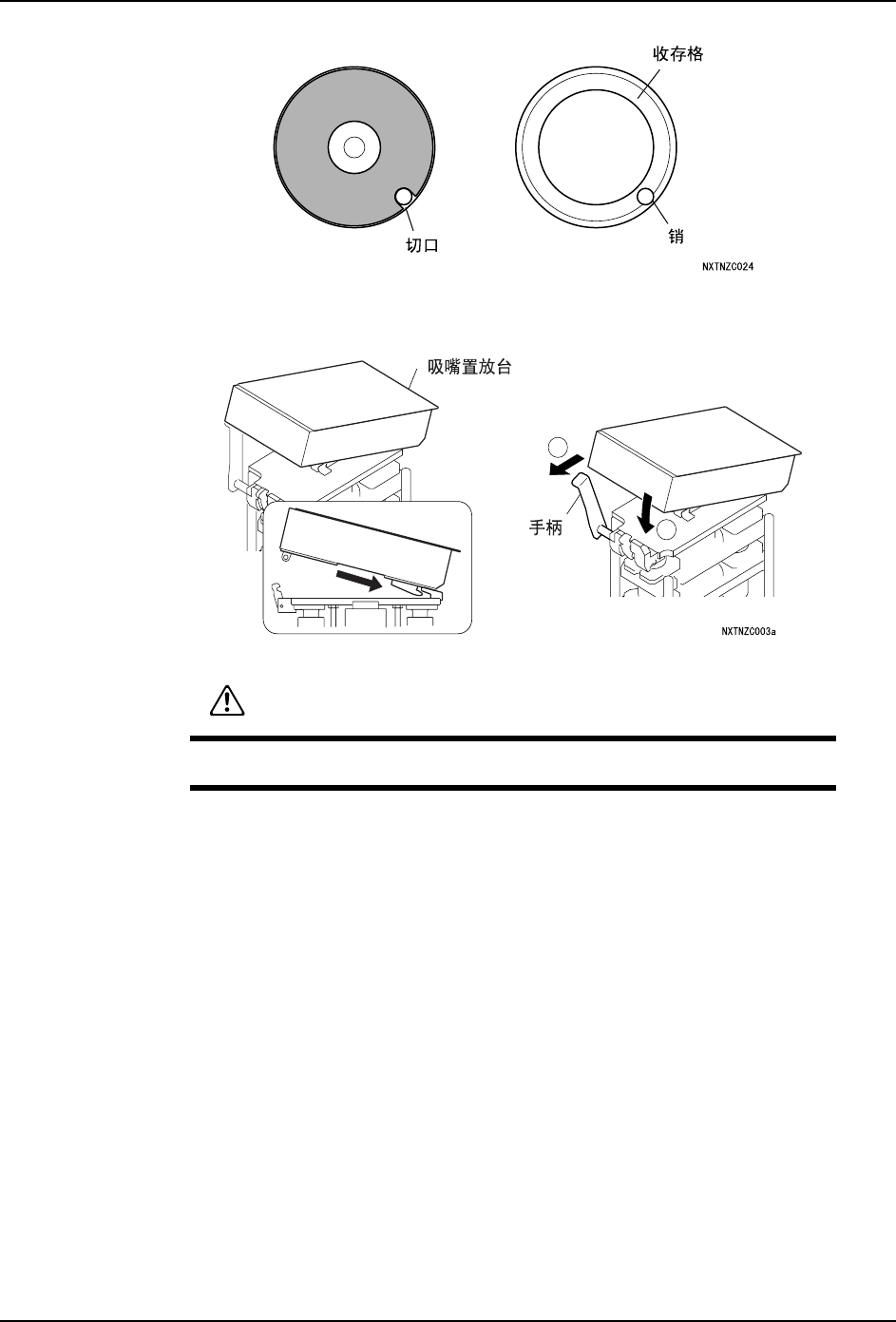

5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后
部插入后再压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时，在此时进行。
9. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-2 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝身体侧拉回一些后
重新推入。
备注 )对于拆下了料盘单元的模组，之后会显示料盘单元安装向导，请根据向导安装料盘单
元。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
5. 换线 QD142-06
280 NXT II 系统手册

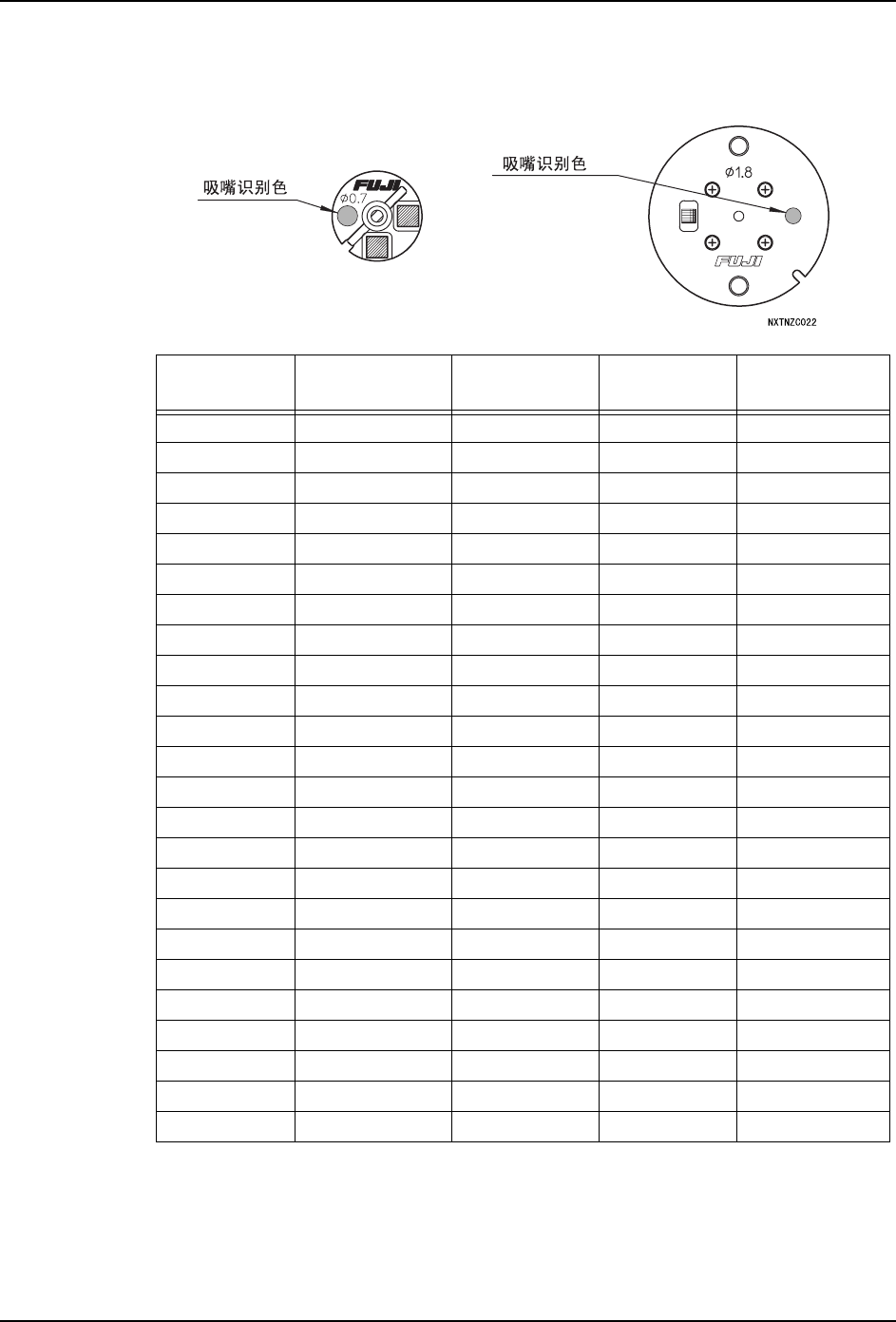

5.10.3 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
备注 )
1.关于混合校正专用的治具吸嘴，请参照 "5.13 混合校正用治具吸嘴的安装 "。
2.使用带元件有无确认传感器的工作头的时候，请不要安装带橡胶垫的吸嘴 (2.5G、
5.0G 等 )。如果安装了带橡胶垫的吸嘴，就无法进行元件有无的确认。
吸嘴尺寸 识别色
H08/H12(S)/
H12HS 用吸嘴
H04 用吸嘴 H01/H02 用吸嘴
φ 0.3 灰 AA1ATxx - -
φ 0.4 黄 AA056xx - -
φ 0.7 蓝 AA057xx - -
φ 1.0 粉红 AA058xx AA06Wxx AA0ASxx
φ 1.3 绿 AA20Axx AA06Xxx AA0AXxx
φ 1.3 MELF 橘黄 AA064xx - AA0MZxx
φ 1.8 浅蓝 AA20Bxx AA06Yxx AA0HSxx
φ 1.8 MELF 橘黄 AA19Gxx - AA11Rxx
φ 2.5 紫 AA20Cxx AA06Zxx AA0HTxx
φ 2.5 MELF 橘黄 AA065xx - AA0MLxx
φ 2.5 G 紫 AA0WTxx AA07Fxx AA084xx
φ 3.7 黄绿 AA20Dxx AA07Axx AA0HWxx
φ 3.7 G 黄绿 AA18Cxx AA07Gxx AA085xx
φ 5.0 淡紫 AA20Exx AA07Bxx AA0HXxx
φ 5.0 G 红 AA063xx AA07Hxx AA072xx
φ 7.0 淡紫 - AA07Cxx AA080xx
φ 7.0 G 深红 - AA07Kxx AA073xx
φ 10.0 淡紫 - AA07Dxx AA081xx
φ 10.0 G 深蓝 - AA07Lxx AA074xx
φ 15.0 淡紫 - AA07Exx AA082xx
φ 15.0 G 白 - AA07Mxx AA075xx
φ 20.0 淡紫 - - AA083xx
φ 20.0 G 灰 - - AA076xx
治具 (J01,J02,J03) AA06Axx AA0EXxx AA05Zxx
QD142-06 5. 换线
NXT II 系统手册 281

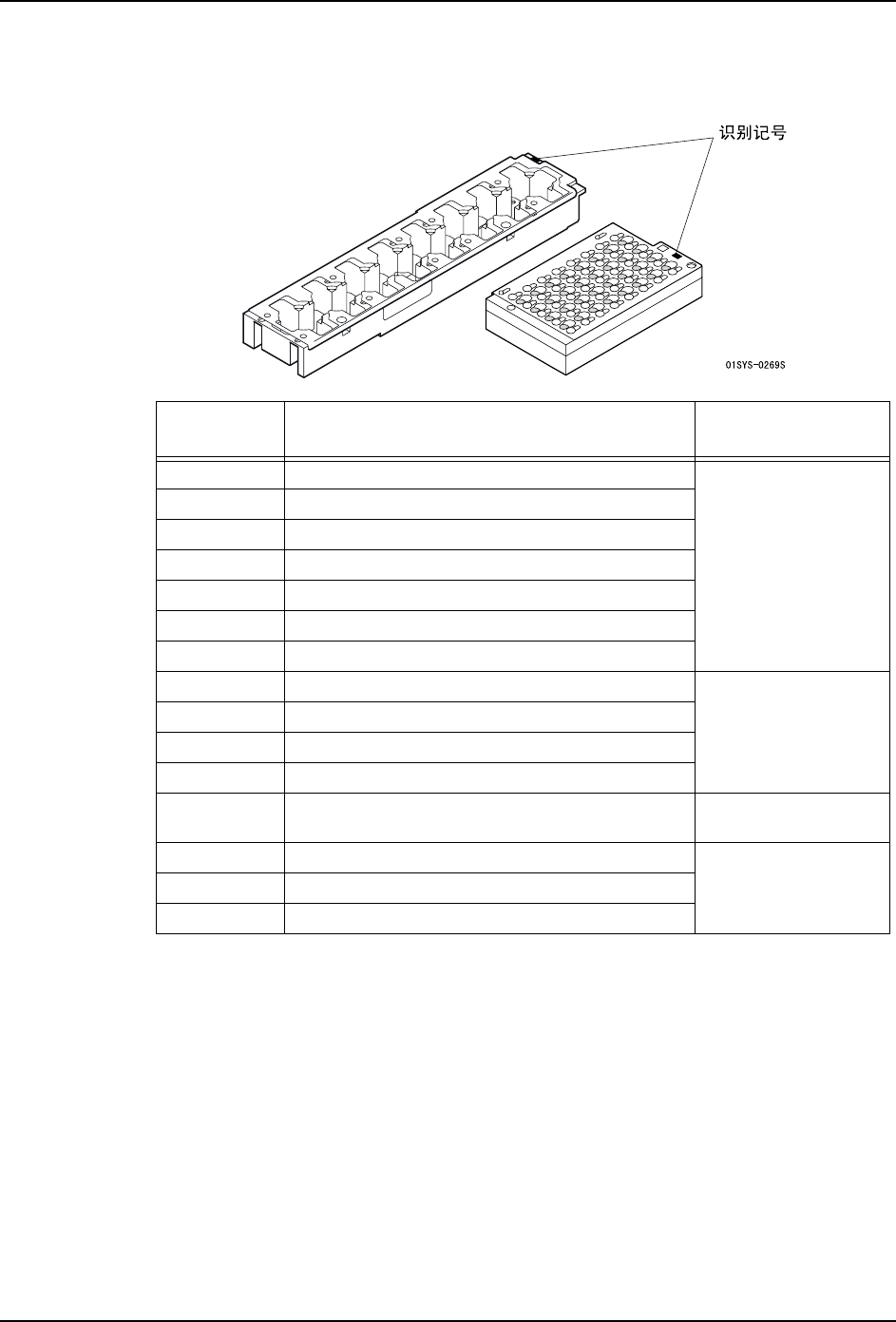

5.10.4 吸嘴置放台一览表
所使用的吸嘴置放台的种类如下。
备注 )料盘 L、料盘 LT/LTC 和料盘 M 分别是料盘单元 -L、料盘单元 -LT/LTC 和料盘单元 -M
的简称。
识别记号
（收存格数）
对应模组 对应工作头
NC03B (3) M3-2, M6-2
H01/H02
NC08B (8) M6-2
NC8LB (8) M3-2, M6-2, 料盘 L, 料盘 LT/LTC
NCPTA (16) M6-2, 料盘 LT, 无共面性检查传感器
NCFTA (6) M6-2, 料盘 LT/LTC, 有共面性检查传感器
NCKTA (11) M6-2, 料盘 LT/LTC, 无共面性检查传感器
NCETA (5) M6-2, 料盘 LT/LTC, 有共面性检查传感器
NE18A (18) M3-2, M6-2
H04
NE12A (12) M3-2, M6-2, 料盘 L, 料盘 LT/LTC
NEXTA (24) M6-2, 料盘 LT/LTC, 无共面性检查传感器
NERTA (18) M6-2, 料盘 LT/LTC, 有共面性检查传感器
ND32C (32) M3-2, M6-2 H08/H12(S)/H12HS
H08Q/H12SQ/H12HSQ
NF08A (12) M6-2, 料盘 Mx1
NF07A (24) M6-2, 料盘 L, 料盘 LT/LTC OF
NF05A (18) M6-2, 料盘 Mx2
