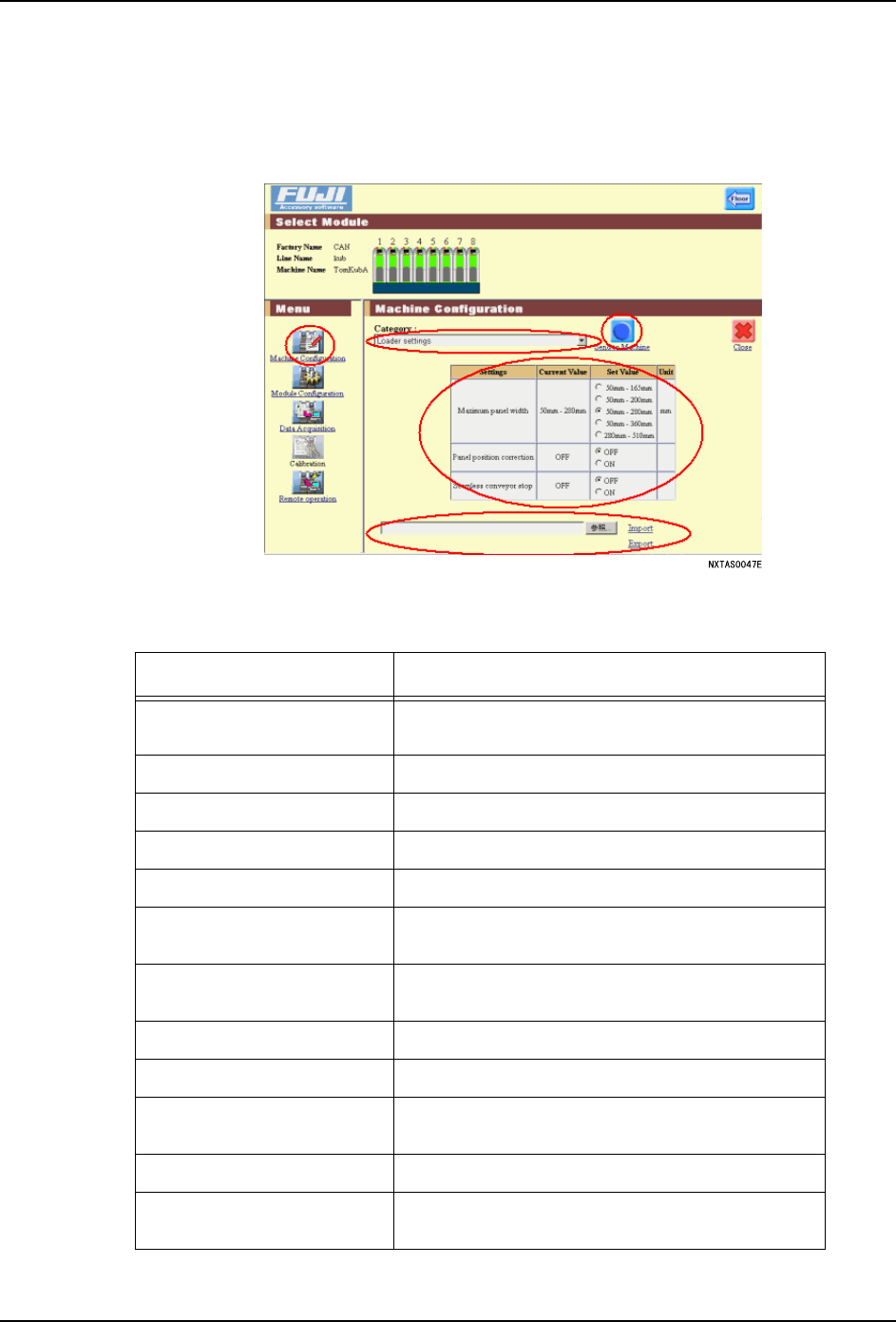

7.11.2 机器单位的功能设定
在此所设定的内容反映到所有的 NXT-2 机器上。
1. 从 [ 菜单 ] 中单击 [ 机器功能设定 ] 后，在辅助软件和机器之间就会进行通信，辅助软
件接收机器信息。接收机器信息后，显示机器功能设定画面。
2. 从 [ 种类 ] 的选择框中选择变更设定项目的种类。选择种类后，在一览表中显示的内容
与所选择的种类相一致而自动地被变更。
种类 说明
Fujitrax 设定 设定 NXT-2 是否使用 Fujitrax。使用 Fujitrax
时，有必要进行基本设定。
料盘单元设定 进行料盘补充动作的设定。
电路板搬运设定 设定搬运轨道的最大宽度和使用通道。
电路板夹紧设定 设定夹紧时间及真空的 ON/OFF。
元件吸取补件设定 设定在停止机器之前进行补件的次数。
信号塔设定 进行机器的各个状态的信号塔的亮灯 / 蜂鸣器音
的条件设定
子电路板跳过功能设定 当不对拼板上的电路板进行元件贴装时，设定要
跳过的电路板。
次料站转换条件设定 设定转换带次料站 （供料器或料盘）的条件。
电路板真空设定 进行有关真空类的支撑销的设定。
F 定位点读取设定 F 定位点读取为影像处理错误时，变更拍摄条件
后探索使影像处理变成正常的条件的设定。
有关自动换线功能设定 设定是否进行自动换线和换线的模式设定，
防止 XY 轴润滑油飞散的功
能设定
进行 XY 轴的滚珠丝杆上附着的润滑油飞散的防
止功能的 ON/OFF 设定。
QD142-06 7. 辅助软件
NXT II 系统手册 353
3. 在各个项目上进行必要的设定。有关设定内容的详细情况，请参考 NXT 辅助软件操作手
册 （在线手册）。
4. 设定结束后单击 [ 对机器的设定 ]，将新的设定内容传送给机器。传送中操作画面变为显
示传送。设定的传输结束后，显示传输结束信息。其他也需要变更设定项目时，从选择
框中选择符合设定项目的种类。
5. 结束所有的设定变更的传输后，单击 [ 关闭 ]。
换线向导设定 进行 H12 工作头和 H12S 工作头、H12HS 的换线向
导的设定。
运转准备识别功能设定 设定运转准备识别功能的 ON/OFF。
料带拼接方法的设定 对于带有料带拼接检测传感器的供料器，设定料
带拼接处的空送料功能的 ON/OFF。
种类 说明
7. 辅助软件 QD142-06
354 NXT II 系统手册

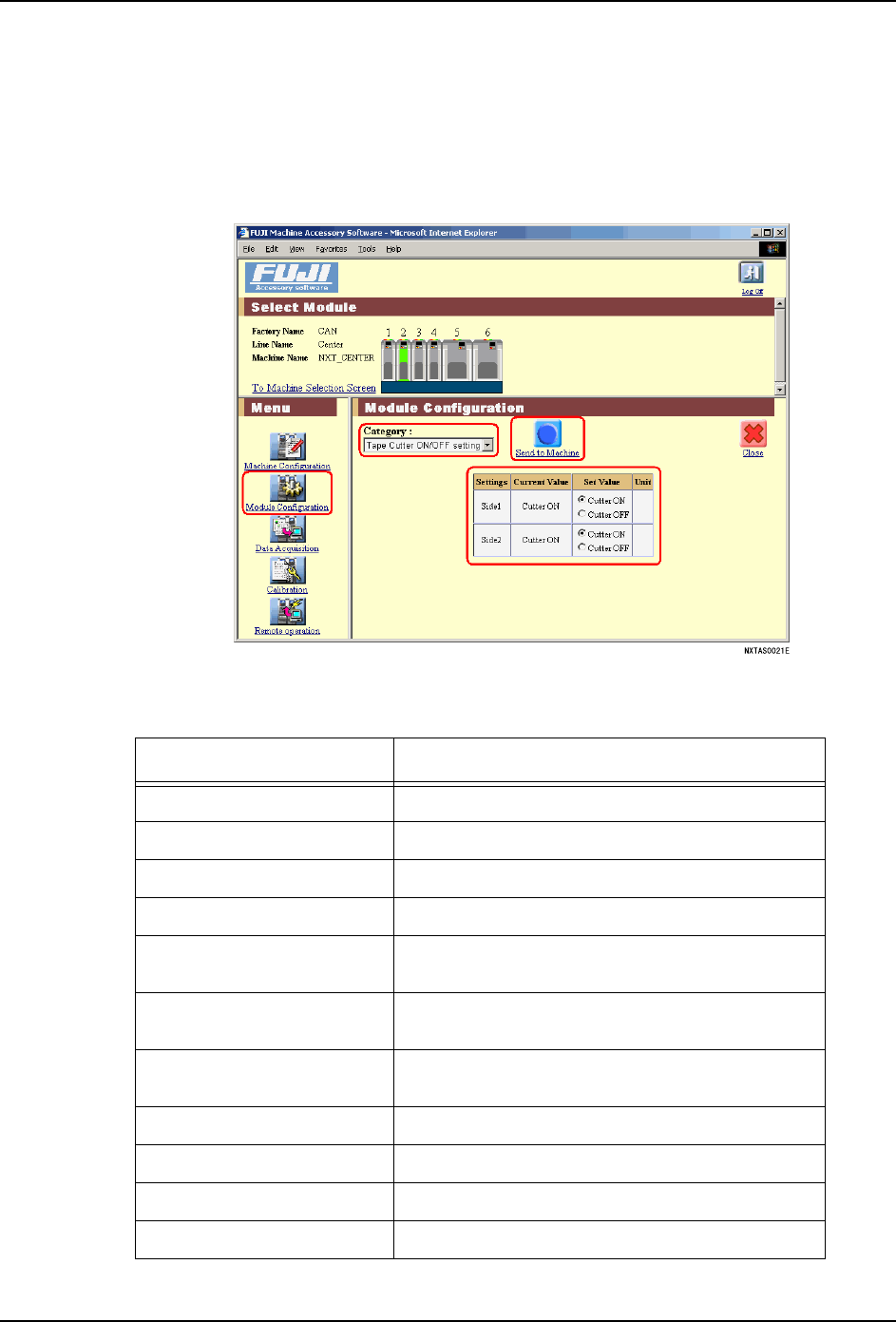

7.11.3 模组单位的功能设定
在此设定的内容仅仅反映到选择的模组中。
1. 选择进行设定的模组 （可以几台）。
2. 从 [ 菜单 ] 中单击 [ 模组功能设定 ] 后，辅助软件和机器之间进行通信，辅助软件接收
机器信息。接收机器信息后，显示机器功能的设定画面。
3. 从 [ 种类 ] 的选择框中选择变更设定项目的种类。选择种类后，在一览表中显示的内容
与所选择的种类相一致而自动地被变更。
种类 说明
搬运轨道驱动滑轮指定 进行带齿滑轮 /V 滑轮的指定。
电路板停止位置修正 设定电路板停止位置的修正量。
故障时应用指定 设定进行通常运转或者搬运运转。
废料带切刀指定 设定是否使用料带切刀切断料带。
料盘吸取点指定 （平台 1） 设定从料盘单元 -L 的不同的料盘位置上吸取元
件时的吸取位置 （行和列）。
料盘单元 -M 吸取点指定
（平台 1 位置 A）
设定从料盘单元 -M 的不同的料盘位置上吸取元
件时的吸取位置 （行和列）。
料盘单元 -M 吸取点指定
（平台 1 位置 B）
设定从料盘单元 -M 的不同的料盘位置上吸取元
件时的吸取位置 （行和列）。
校正设定 设定自动校正和混合校正的 ON/OFF。
先行贴装元件高度设定 设定先行贴装元件的高度值。
自动支撑销设定 进行自动支撑销的自动配置功能的 ON/OFF 设定。
供料器吸取高度设定 考虑料站的倾斜设定元件的吸取高度。
