QD142-06 5. 换线 NXT II 系统手册 287 2. 请将 PCU 靠近基座的前面。 请慢慢推 PCU， 将导向臂插入基座的开口部。 当 PCU 被正确插 入时，导向臂就会自动被夹紧。 备注 )根据地面的情况 ，有时导向臂与开口部 的高度部会不一致。 因此， 在插入时一边目视 导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。 3. 请握住 PCU 滑板锁定解除杆，使 PCU 本体向前方滑动。 备注…
5. 换线 QD142-06
286 NXT II 系统手册
7. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。
5.11.3 料站托架的安装
备注 )以下说明在 M6-2 模组中的操作，M3-2 模组的安装步骤也同样如此。

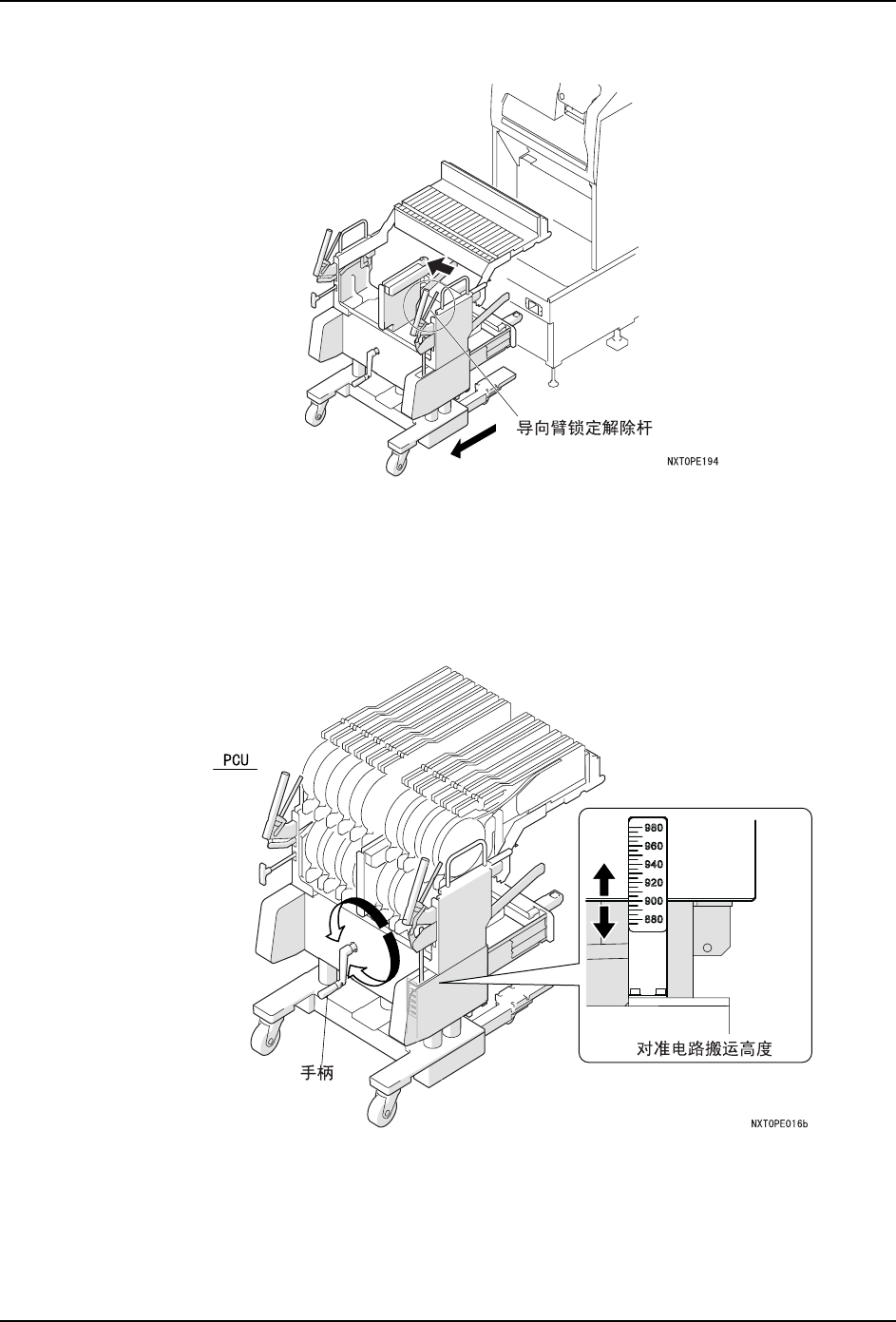

1. 准备已放置了料站托架的 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电
路板搬运高度。
QD142-06 5. 换线
NXT II 系统手册 287

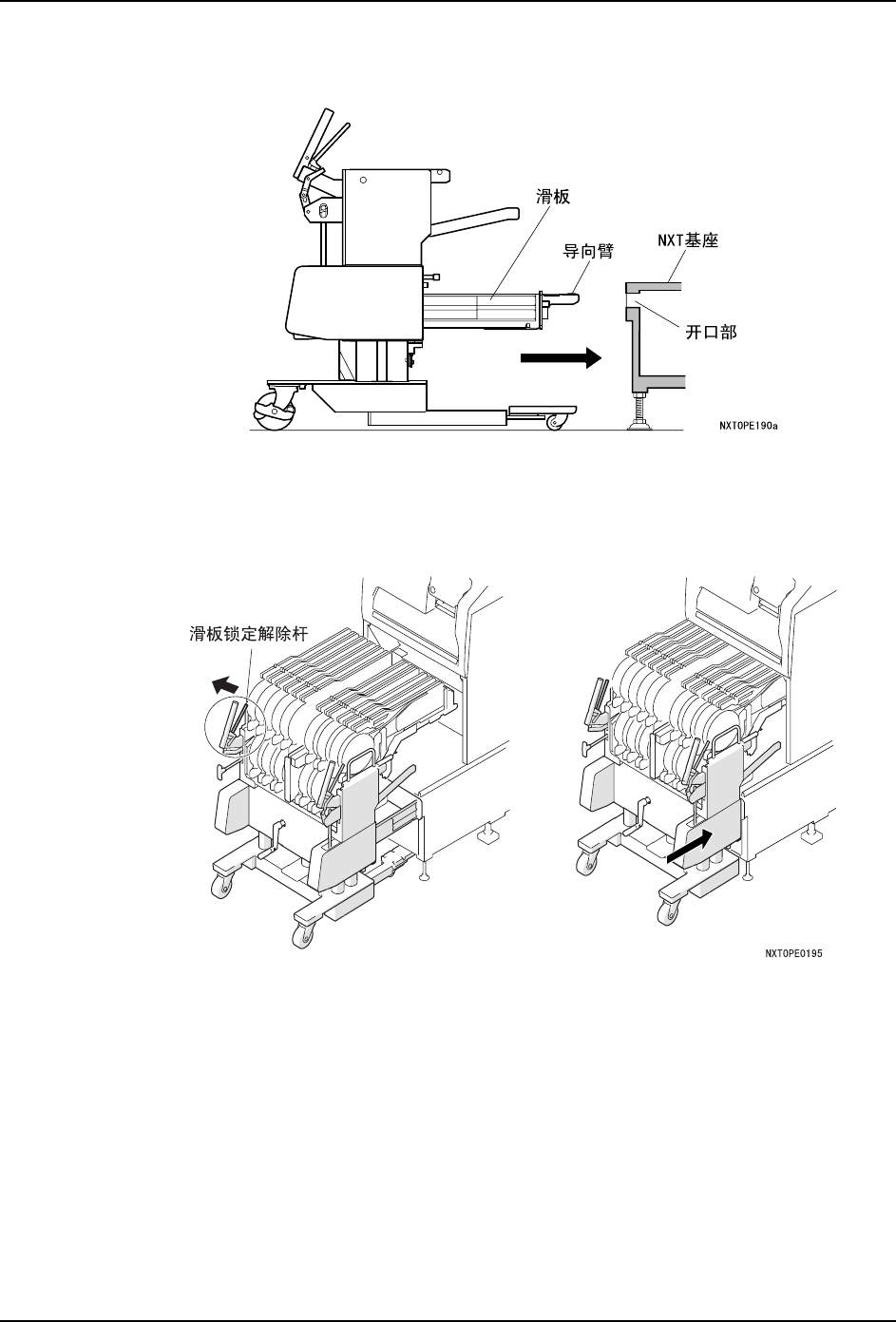

2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插
入时，导向臂就会自动被夹紧。
备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视
导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
3. 请握住 PCU 滑板锁定解除杆，使 PCU 本体向前方滑动。
备注 )只有握住解除杆，锁定才会被解除。
5. 换线 QD142-06
288 NXT II 系统手册

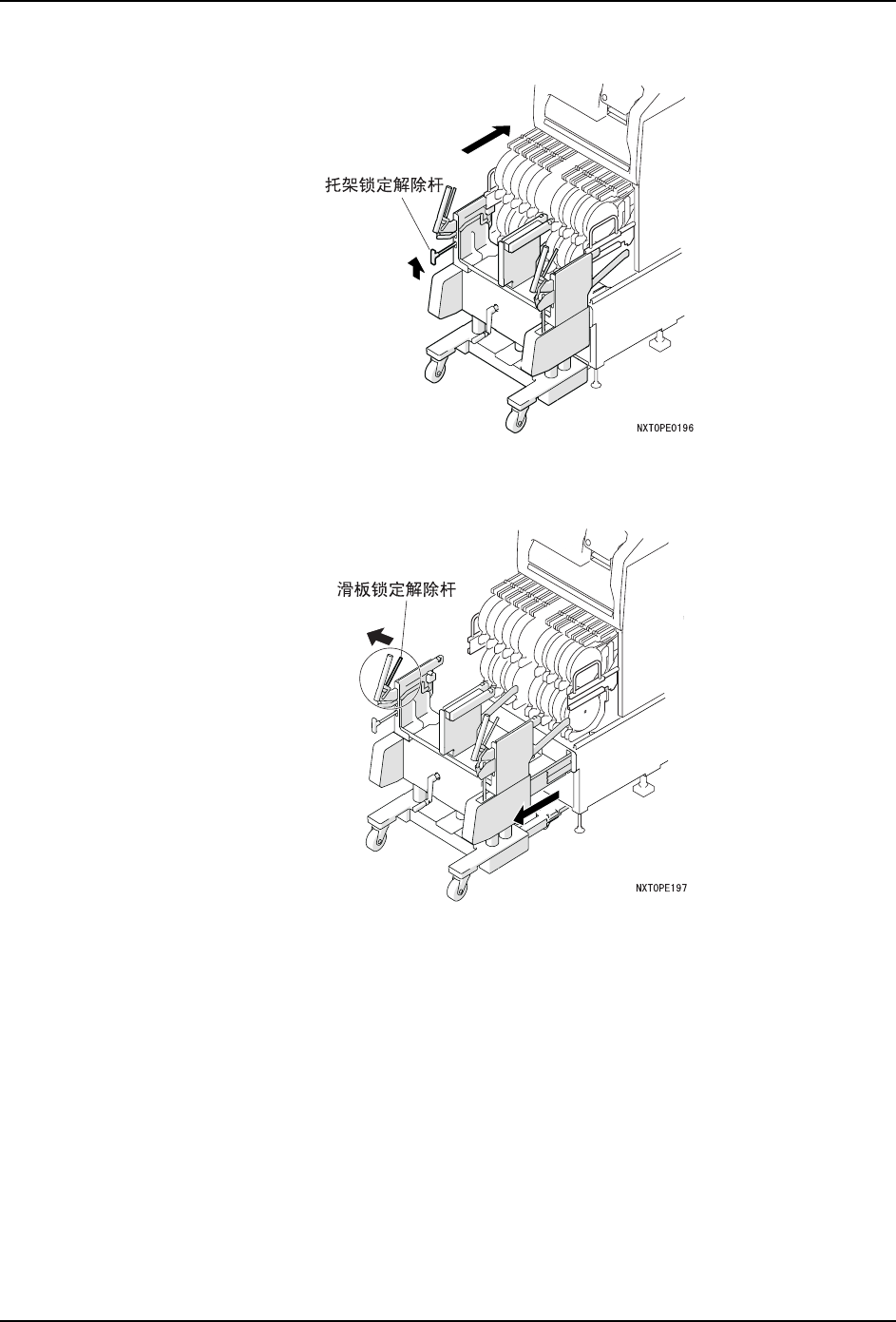

4. 请提起托架锁定解除杆后，将料站托架插入模组内。
备注 )转移到 PCU 上的料站托架被自动锁定。
5. 请握住滑板锁定解除杆，将 PCU 本体向后方滑动。
