6. 手动模式指令 QD142-06
320 NXT II 系统手册
6.7 工作头调整指令
在 GL 工作头运用时的生产准备或进行工作头清扫单元的工作头清扫时使用。选择该指令按
下 OK 按钮后，就会显示以下 5 个的作业选择画面。请使用箭头键选择想要执行的指令。
·除气
·点胶针修正量测定
·胶着剂涂敷状态确认
·工作头吸嘴清扫
·清扫全部吸嘴

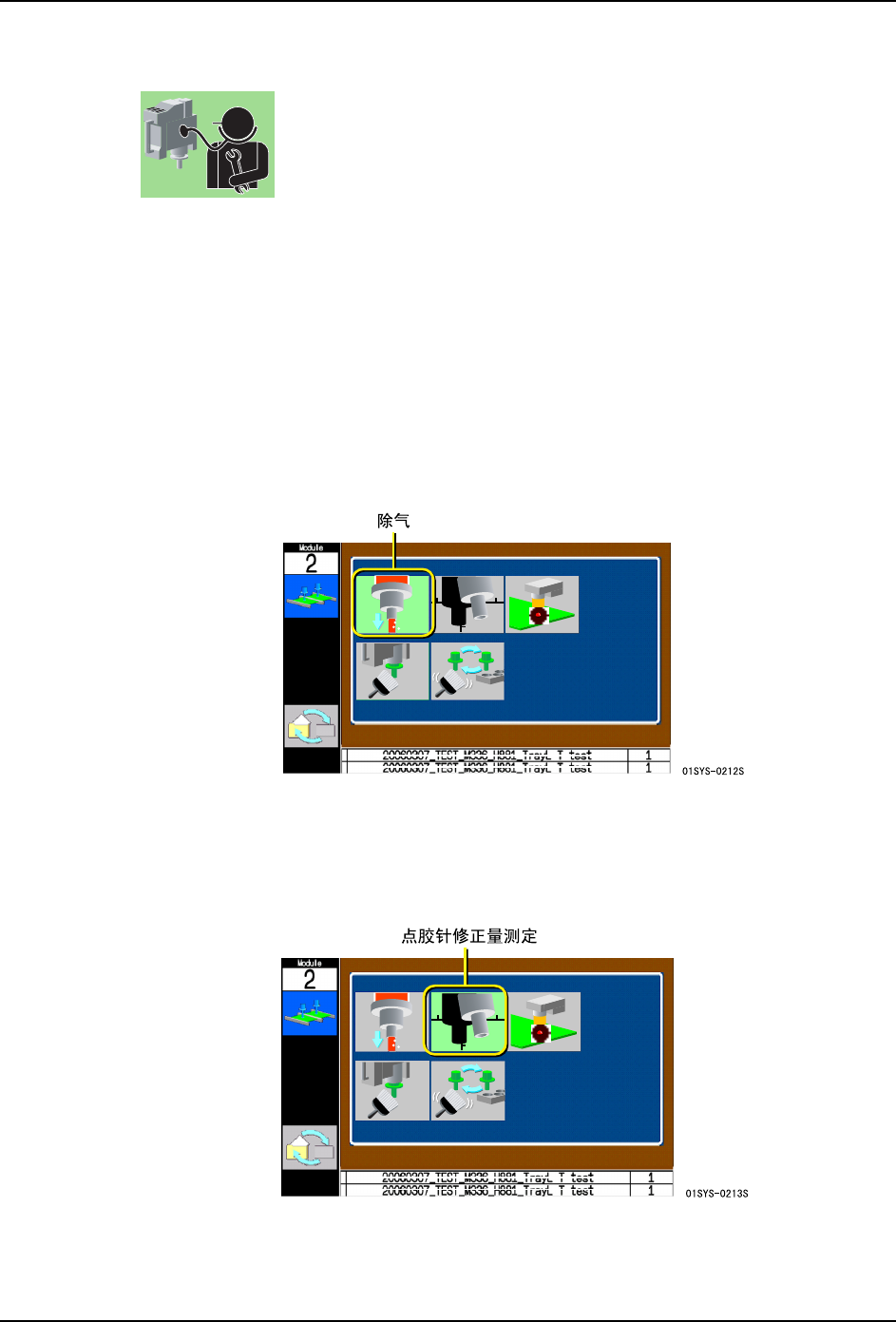

6.7.1 除气
该指令使用在安装了 GL 工作头的模组上。执行该指令，除去充填了胶着剂的注胶筒顶端的
气泡。
详细的操作方法，请参照 GL 工作头使用说明书
6.7.2 点胶针修正量测定
该指令使用在安装了 GL 工作头的模组上。执行该指令，测定点胶针的旋转轴。测定时，生
产 Job 中必须设定了胶着剂检查顺序。
详细的操作方法，请参照 GL 工作头使用说明书。
01SYS-0127
QD142-06 6. 手动模式指令
NXT II 系统手册 321
6.7.3 胶着剂涂敷状态确认
该指令使用在安装了 GL 工作头的模组上。执行该指令，测定涂敷在胶着剂检查单元上的胶
着剂的面积。测定时，生产 Job 中必须设定了胶着剂检查顺序。
详细的操作方法，请参照 GL 工作头使用说明书。
6.7.4 工作头吸嘴清扫
该指令使用在安装了 GL 工作头的模组上。执行该指令，清扫被安装在工作头上的吸嘴和热
补正定位点。
详细的操作方法请参照供料器型刷洗单元使用说明书。
6.7.5 清扫全部吸嘴
该指令使用在安装了 GL 工作头的模组上。执行该指令，清扫被安装在吸嘴置放台和工作头
上的吸嘴及热补正定位点。
详细的操作方法请参照供料器型刷洗单元使用说明书。
6. 手动模式指令 QD142-06
322 NXT II 系统手册
6.8 信息指令
选择这个指令后，显示出模组以及有关基座的下述信息。
单元 所显示的信息
模组 类型
序列号
应用程序版本 No.
补件次数
基座 基座的 IP 地址
搬运轨道 搬运轨道类型
软件版本
马达存储块版本 (M1 ～ M5)
搬运电路板用的接口板版本 ( 只是针对基座
端部开始的 2 台模组而显示 )
料盘单元 -L
( 连接着的时候 )
类型
软件版本
料盘单元 -LT
( 连接着的时候 )
类型
软件版本
料盘单元 -LTC
( 连接着的时候 )
类型
软件版本
料盘单元 -M
( 连接着的时候 )
ID 号码
软件版本
供料托架 ( 连接着的时候 ) 类型
软件版本
倾斜测定数据 （Calibration[um]）
供料器 ( 供料器安装在供料托架上时 ) 装有供料器的料槽号码
ID 号码
软件版本
元件及定位相机 ID 号码、相机类型
序列号
软件版本
工作头 ID 号码、工作头选项
序列号
软件版本
吸嘴置放台 ID 号码
序列号
吸嘴 存放格号码
2D 代码
校正台 软件版本、校正值、Filter 值
01SYS-0128
