NXT-II 系统手册.pdf - 第421页
QD142-06 8. NXT-2 软件工具 NXT II 系统手册 401 参照模组 / 工作头 / 相机的版本等 1. 首先，在 [ 机器选择对话框 ] 内选择对象机器。 2. 请从 [ 模组选择 ] 框内选择要操作的模组。 3. 请 从 [ 菜单 ] 框内选择 [ 单元 信息 ]-[ 其 他信息 ]。 [Other unit Informati on] 被显示。 a. 此处能够参照以下的信息。 · 模组信息：单元种类、序列号、 版…
8. NXT-2 软件工具 QD142-06
400 NXT II 系统手册
参照料站托架 / 供料器 / 料盘单元的版本等
1. 首先，在 [ 机器选择对话框 ] 内选择对象机器。
2. 请从 [ 模组选择 ] 框内选择要操作的模组。
3. 请从 [ 菜单 ] 框内选择 [ 单元信息 ]-[ 料站信息 ]。[Device unit Information] 被显示。
a. 此处能够参照以下的信息。
·料站托架信息：版本
·供料器信息： 供料器 ID、序列号和版本
·料盘单元 -L 信息： 序列号和版本
·料盘单元 -LT 信息： 序列号和版本
·料盘单元 -M 信息： 序列号和版本
01SYS-0347E
01SYS-0349E
QD142-06 8. NXT-2 软件工具
NXT II 系统手册 401
参照模组 / 工作头 / 相机的版本等
1. 首先，在 [ 机器选择对话框 ] 内选择对象机器。
2. 请从 [ 模组选择 ] 框内选择要操作的模组。
3. 请从 [ 菜单 ] 框内选择 [ 单元信息 ]-[ 其他信息 ]。[Other unit Information] 被显示。
a. 此处能够参照以下的信息。
·模组信息：单元种类、序列号、版本
·工作头信息：位置、单元种类、序列号、版本
·搬运轨道信息：单元种类、序列号、BANK、I/F 电路板版本
·相机信息：单元种类、序列号、版本
·加压力校正台的信息：版本、校正值、过滤器频率
01SYS-0347E
01SYS-0350E
8. NXT-2 软件工具 QD142-06
402 NXT II 系统手册

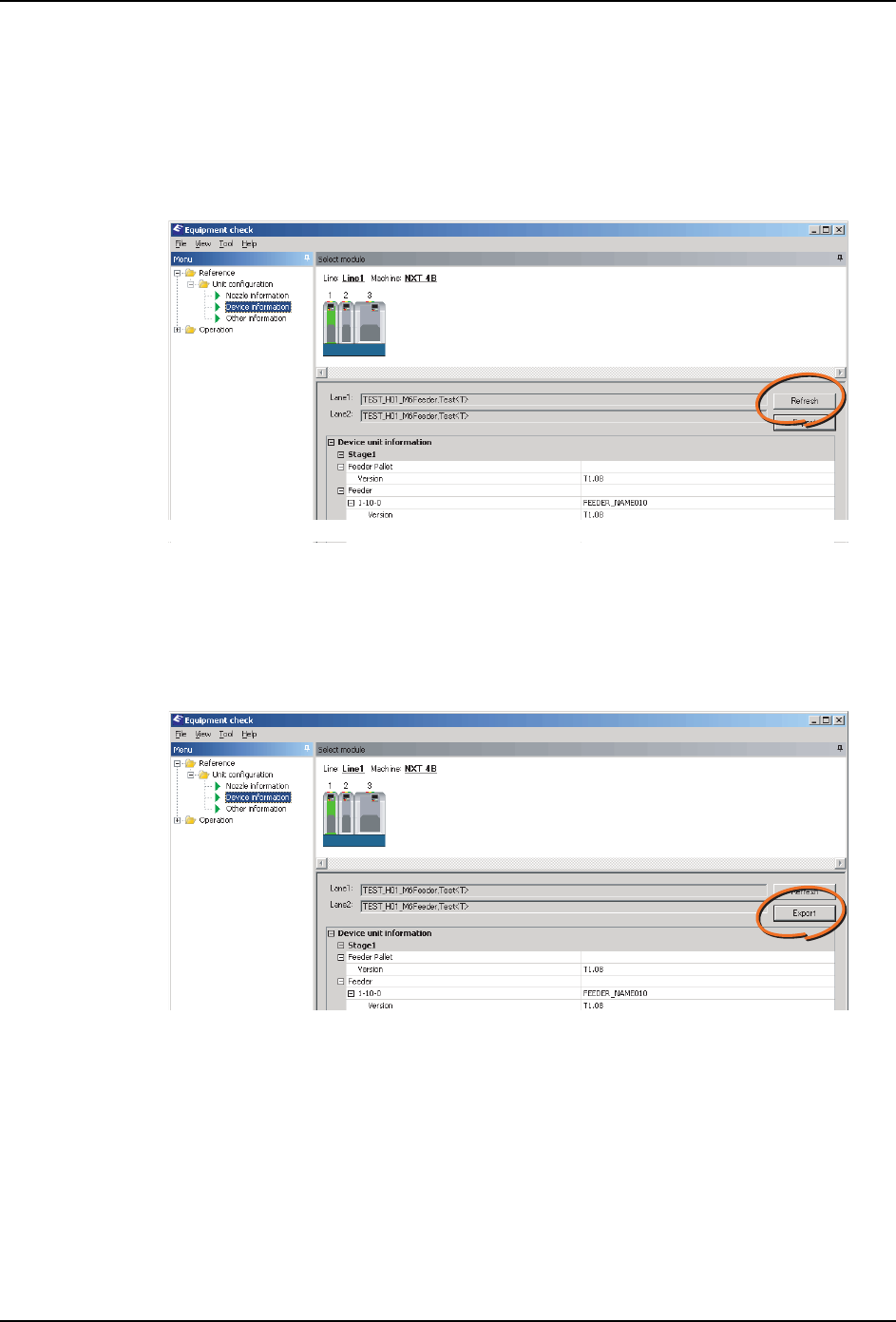

更新单元配置信息
需要将显示中的单元配置画面更新成最新的信息的时候，请进行以下的操作。
1. 请从 [ 模组选择 ] 框内选择要操作的模组。
2. 请单击 [ 模组选择 ] 按钮。所选择的模组的 [ 料站信息 ]、[ 吸嘴信息 ] 和 [ 其他信息 ]
全部被更新。
将单元配置信息输出到文本文件中
能够将所参照的单元配置信息作为文本文件进行输出。请进行以下的操作。
1. 请从 [ 模组选择 ] 框内选择要操作的模组。
2. 请单击 [ 输出 ] 按钮，并指定保存位置。所选择的模组的各信息作为文本文件被保存。
01SYS-0351E
01SYS-0352E
