5. 换线 QD142-06 254 NXT II 系统手册 5.7.2 料盘的安装步骤 （Verify ON 时） 1. 打开料盘单元 -L 的正面门。 2. 从要补充的料槽上取出料盘托架 。 3. 请 使用 KIT Manager 或 KIT Ha ndy 进行料盘验证。 a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。 b. 使 用 KIT Handy 或 手持式扫描器扫描元 件条形码或 DI…
QD142-06 5. 换线
NXT II 系统手册 253
5.7 料盘的安装 （料盘单元 -L）

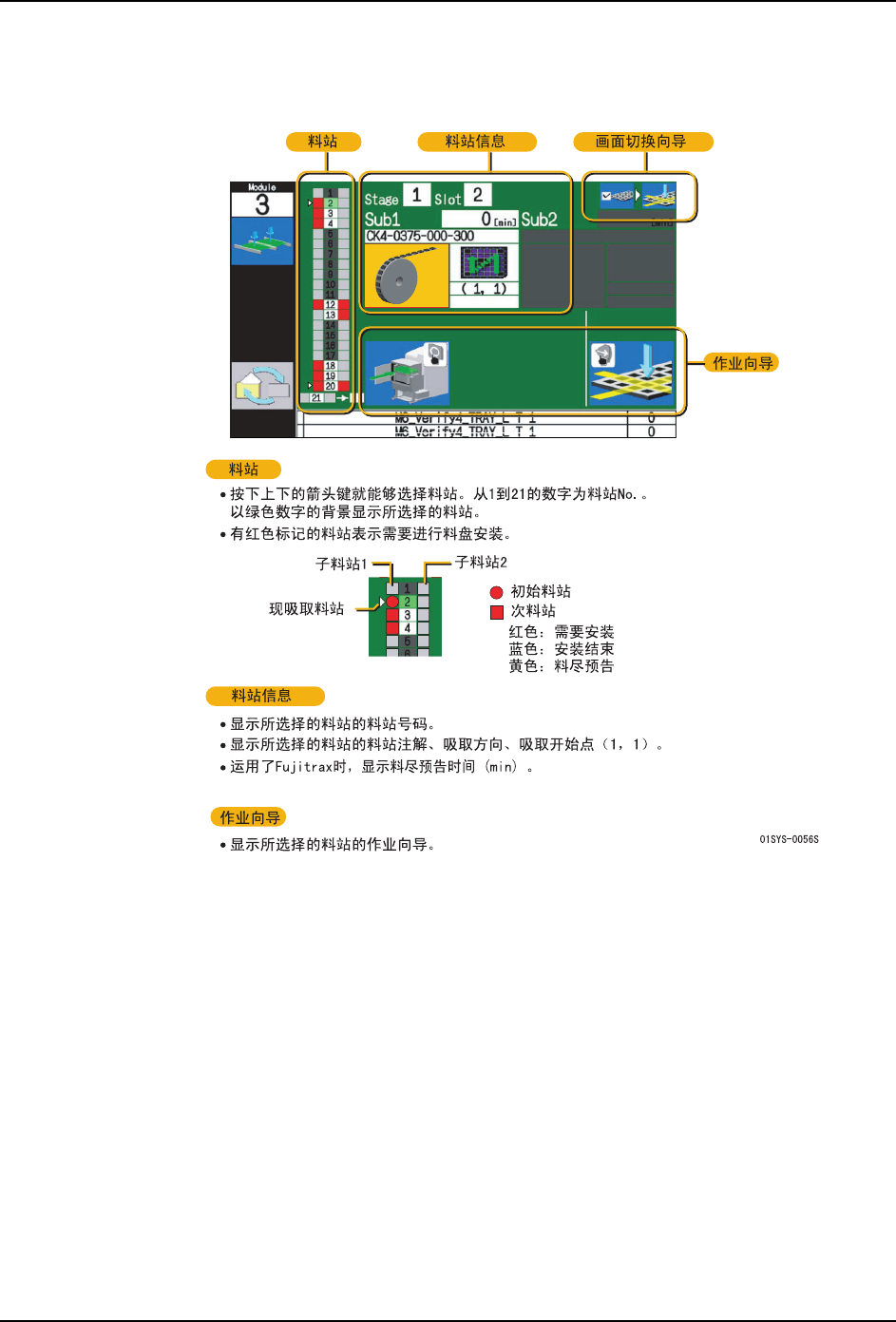

5.7.1 料盘安装向导画面
5. 换线 QD142-06
254 NXT II 系统手册
5.7.2 料盘的安装步骤 （Verify ON 时）
1. 打开料盘单元 -L 的正面门。
2. 从要补充的料槽上取出料盘托架。
3. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
4. 如果需要指定料盘元件的吸取开始点，请在此处进行设定。请参照 " 4.9.4 指定料盘元
件的吸取开始点 "。
5. 将料盘安装到料盘托架上。
1
9
20
1
8
1
7
16
1
5
14
1
3
12
1
1
10
9
8
7
6
5
4
3
2
1
QD142-06 5. 换线
NXT II 系统手册 255
6. 一边确认操作向导画面， 一边将料盘托架安装到正确的料槽位置上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
7. 如果对其他料槽的料盘更换向导，请重复上述 2. 项～ 6. 项。
8. 请关闭门，按下 SUPPLY COPLT。
备注 )请轻轻关闭正面门，使得料盘单元 -L 不受到冲击。
9. 如果使用了附加位置检查的料盘验证功能时，机器就会读取料盘托架的 FIDL，确认所安
装的元件种类、吸取开始点及料盘高度。当安装了别的元件或者元件从料盘的凹槽内跳
出时，就会再次显示料盘安装向导画面，因此请重新正确地安装料盘。
1
9
2
0
1
8
1
7
1
6
15
14
1
3
12
11
1
0
9
8
7
6
5
4
3
2
1
