QD142-06 4. 生产
NXT II 系统手册 207
生产中，某一通道中使用的元件出现无库存时
当无法向某一通道补充元件时，就不能够继续生产。其他通道也会停止生产。
这时，请按照以下的方法重新开始生产。
·取出无元件库存的通道上的电路板。
1. 请执行手动指令模式的 [ 电路板除去指令 ]，取出无元件库存的通道上的电路板。从生产
线上取出将被搬运到该通道的全部电路板。
2. 请重新开始生产。机器只在能够生产的通道中继续生产。
·进行料站跳过
1. 请启动 MEdit，设定料站跳过功能。指定跳过无库存的元件。
2. 请重新开始生产。在不贴装无库存的元件的情况下继续生产。
3. 请在补充了库存后，手工贴装所跳过的元件。
4. 生产 QD142-06
208 NXT II 系统手册
4.12.31 对应混合校正
混合校正就是使用专用的治具进行贴装动作，并进行偏移量的测定和补正的功能。
备注 )混合校正对应了 NXT V5.12 或更高版本。
在进行了以下的换线后，作为自动校正的一个环节，进行混合校正。
a. 更换了贴装工作头后
b. 更换了元件相机后
c. 变更了元件相机的位置后

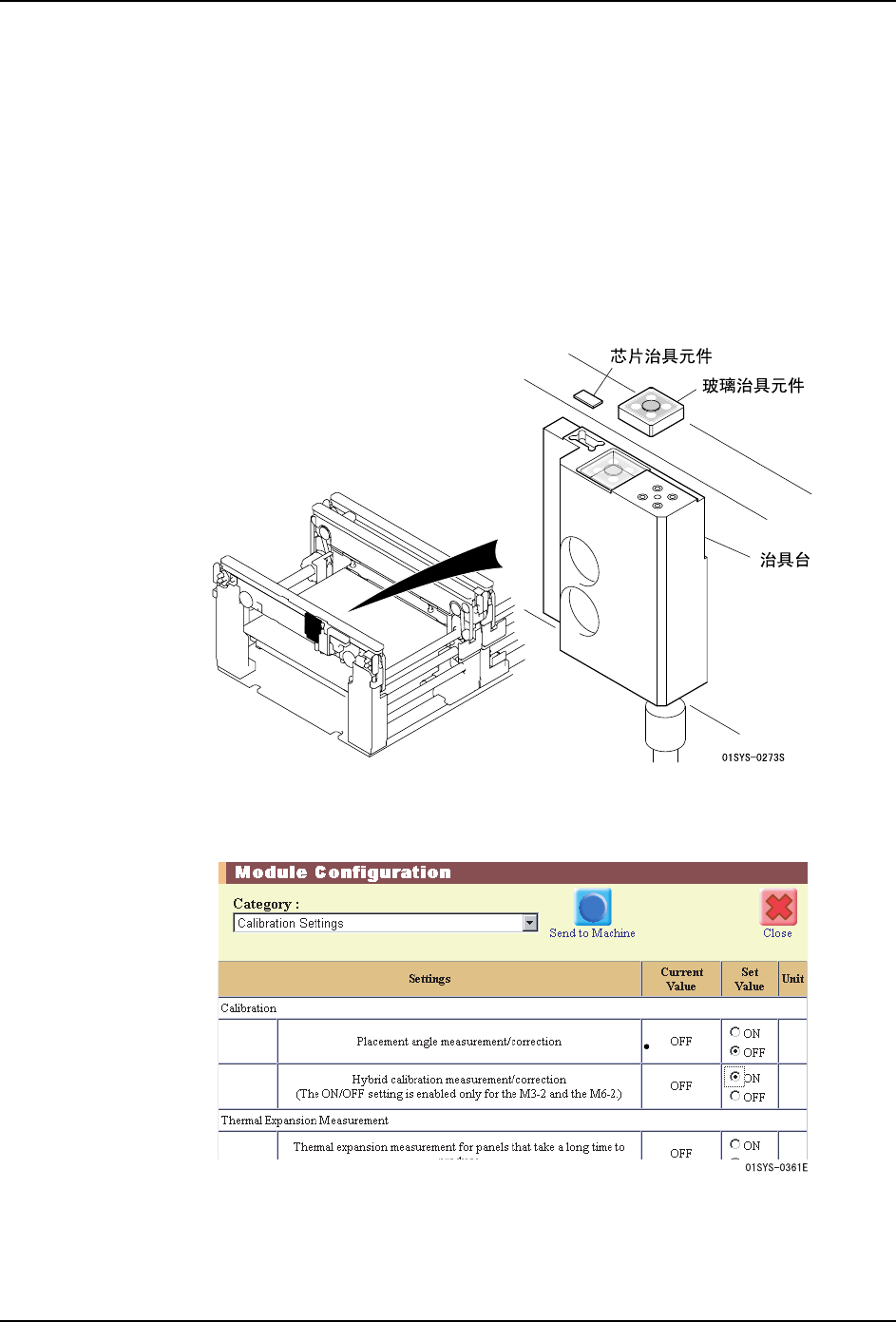

另外，能够运用该功能的模组仅限于在搬运轨道前部配置了专用治具台的模组。
混合校正功能设定步骤
1. 请在辅助软件的 [ 模组功能设定 ] 画面上，进行校正设定。
·混合校正测定和补正：[ON]。
QD142-06 4. 生产
NXT II 系统手册 209
开始测定

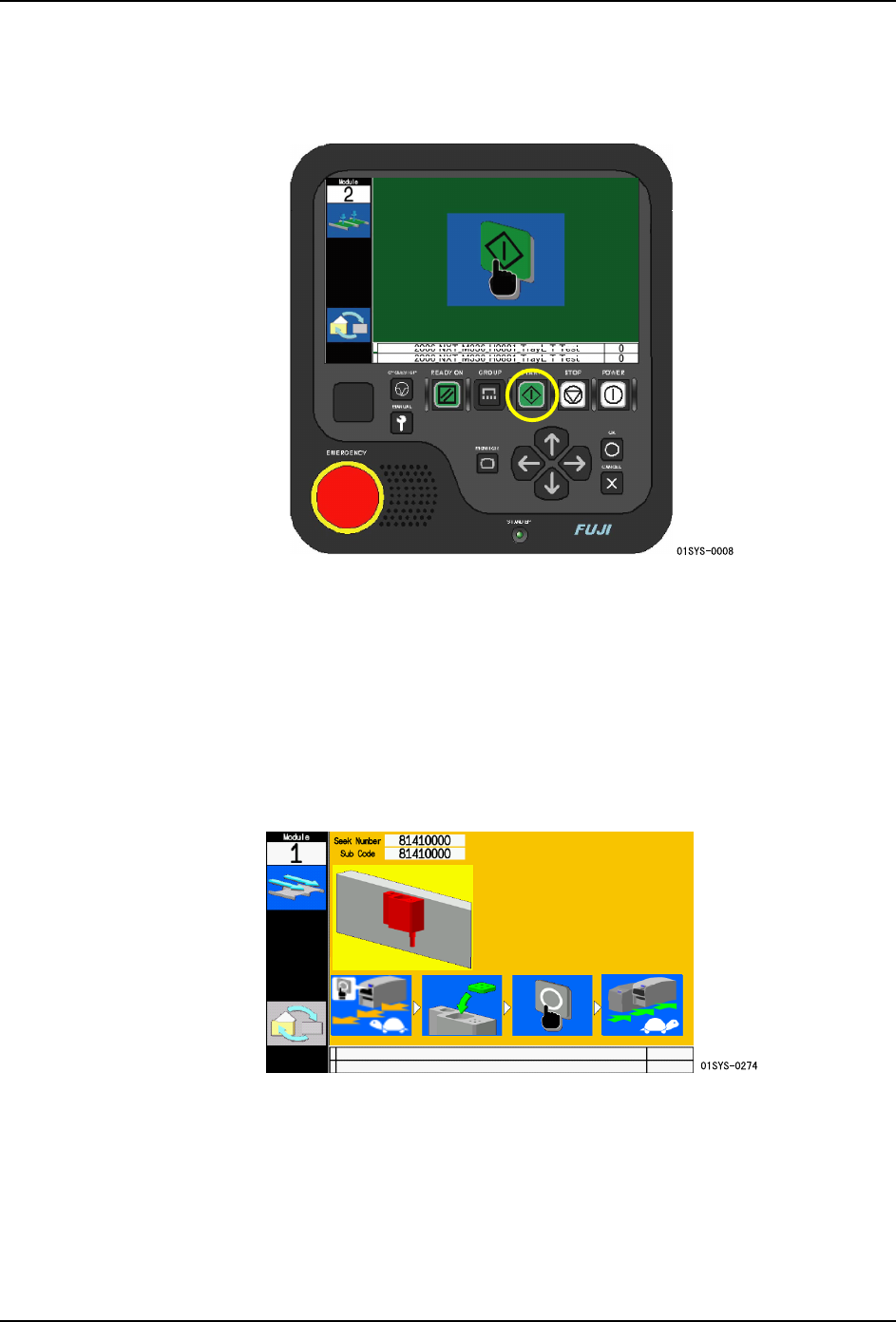

请在安装了治具吸嘴后，按下操作面板的 START 按钮。混合校正被开始，贴装位置的测定被
执行。
在测定后将安装在吸嘴置放台上的治具吸嘴更换为生产用吸嘴。
关于测定中的异常
以下说明混合校正中所发生的异常及其对策。
治具台上没有安装治具元件时
开始测定后，定位相机就会确认治具元件的有无。这时，当无法检测出没有治具元件的时
候，就会显示以下的异常向导。
a. 请按下操作面板的 OK 按钮，拉出模组。
b. 将治具元件安装到治具台上。
备注 )如果治具元件被吸嘴吸取，用手取下然后重新安装。安装时，请注意不要使治具元件
落下和遗失。
c. 请按下操作面板的 OK 按钮，插入模组。
d. 当按下 START 按钮后，机器就会重新开始混合校正。
