4. 生产 QD142-06
194 NXT II 系统手册
使用间隔停止功能时的注意事项
1. 使用自动换线功能时，在自动换线和间隔停止发生重合的场合，自动换线作业的向导优
先。重新开始运转后，机器间隔停止。
2. 按下 STOP 按钮的一块生产停止和间隔停止发生重合的场合，一块生产停止的向导优先。
重新开始运转后，机器间隔停止。
3. 在以上 2 个情况下，同时发生机器异常的场合，机器异常的向导优先。重新开始运转后，
机器上显示出间隔停止的向导。再重新开始运转后，显示出自动换线或者一块生产停止
的向导。
4. 使用双模组生产时，从 1 项到 3 项的间隔停止中，会有双模组生产没有停止的情况发生。
此时请按下操作画面上的 CYCLE STOP 按钮。
5. 双通道生产时，在两个通道的电路板被送出后，间隔停止。
6. 双通道生产时，在 2 块电路板被各个通道同时取入的场合，会发生实际生产块数比指定
块数多 1 块的情况。
QD142-06 4. 生产
NXT II 系统手册 195
4.12.27 简易定期吸嘴切换功能
事先指定电路板的生产块数，当运转开始后的生产块数达到这个数时，切换正在使用的吸
嘴。在生产中切换到安装在吸嘴置放台内的预备吸嘴。
通过防止使用脏的吸嘴，生产性和维修保养性得到了提高。
简易定期吸嘴切换的设定步骤
1. 请在辅助软件的 [ 模组功能设定 ] 画面上，进行简易定期吸嘴切换的设定。
·[ 切换执行块数 ]：[0] ～ [99,999] （指定块数）。
2. 请将多组的吸嘴安装到吸嘴置放台内。
备注 )如果是 H08、H12(S)、H12HS 工作头用的吸嘴置放台最多可以安装 32 个吸嘴。因此，
H08 工作头运用时最多能够安装 4 组的吸嘴，H12(S)、H12HS 工作头运用时最多 2 组的
吸嘴。
01SYS-0206E
4. 生产 QD142-06
196 NXT II 系统手册
简易定期吸嘴切换功能的运用

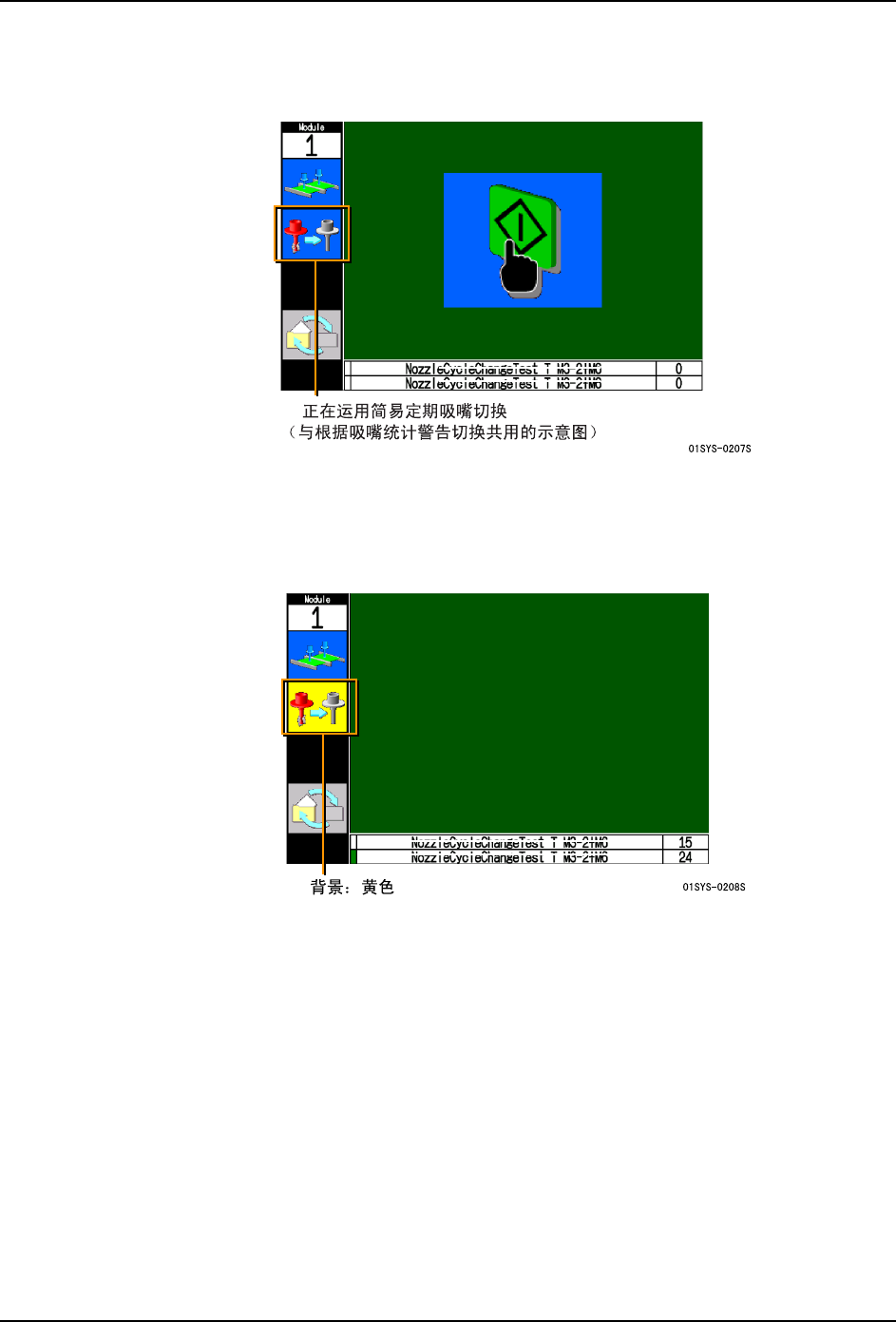

当设定简易定期吸嘴切换后，操作画面的状态区域就会变成以下。
运转开始后，当生产了指定块数的电路板时，就会将工作头上的吸嘴切换成吸嘴置放台内的
预备吸嘴。
此时，操作画面的状态区域的示意图的背景变成黄色，告知操作者吸嘴置放台内有需要维修
保养的吸嘴。
如果吸嘴置放台内还有预备吸嘴，机器会继续生产。清扫吸嘴时，请停止机器进行以下的作
业。
1. 请通过手动指令拆下吸嘴。
备注 )关于手动指令下的吸嘴的拆下，请参照 " 6.6.2 吸嘴的更换 "。
2. 请清扫吸嘴。
备注 )关于吸嘴的清扫方法，请参照 [NXT-2 机械手册 ] 的 [6. 预防保养 ]。
备注 )在手动模式的信息指令及换线时的安装向导中，被切换的吸嘴的代码或别名以黄色的
背景色被显示。请作为清扫时的参考。
