QD142-06 4. 生产
NXT II 系统手册 151
4.12.13 电路板停止位置补正功能
补正被载入到机器的电路板的停止位置并保持一致的功能当由于电路板的重量或尺寸不
同而导致停止位置不稳定等时,能够起到使用效果。
另外,该功能对电路板的 X 方向尺寸有限制。
电路板停止位置补正功能设定步骤
1. 请进行电路板轮廓顺序的设定,使得电路板停止补正功能变成有效。详细请参照 NXT-2
编程手册。
2. 在辅助软件的 [ 机器功能设定 ] 画面上,请进行电路板停止位置补正功能的设定。
· [ 电路板停止位置补正功能的设定对 ]:选择 [ 机器单位 ]或[模位]
· [ 电路板停止位置补正功能 ON/OFF 设定 ]:选择 [ 功能 ON (F 定位点)] [
ON (电路板轮廓)]。
电路板尺寸 大电路板尺寸 (*)
M3-2 单模组生产 X 方向 250 mm 以下 X 方向 305 mm 以下
M3-2 双模组生产 X 方向 534 mm 以下 -
M6-2 X 方向 534 mm 以下 X 方向 610 mm 以下
6<66
⬉䏃ᵓ䖍⊓乎ᑣതᷛ
ৃ䌈㺙㣗ೈ
ৃҹᇍᑨ
ϡৃҹᇍᑨ
໻⬉䏃ᵓᯊˈ䇋ḍ᥂ҹϟⱘ䅵ㅫ݀ᓣ೼ৃ䌈㺙㣗ೈݙᣛᅮ⬉䏃ᵓⱘ䖍⊓乎ᑣޕ
06҇ ⬉䏃ᵓԡ⿏䞣⬉䏃ᵓ乎ᑣതᷛ;҇ 
⬉䏃ᵓሎᇌ
06҇ ⬉䏃ᵓԡ⿏䞣⬉䏃ᵓ乎ᑣതᷛ;҇


⬉䏃ᵓሎᇌ
01SYS-0262E
4. 生产 QD142-06
152 NXT II 系统手册
低反射板的准备
在应用电路板停止位置补正时,机器对载入到搬运轨道上的电路板的基准定位点及轮廓进
行影像处理。如果通过电路板的轮廓检测进行补正时,在以下的条件时需要在机器上安装低
反射板。
· 电路板轮廓顺序的背景从支撑板离开时。
· 尽管擦除了支撑板上附着的油污等,还是发生读取错误时。
· 因为不能确保电路板颜色与支撑板的亮度差,发生读取错误时
另外,反射板为另外购买部件。请对照搬运轨道的规格来准备部件
QD142-06 4. 生产
NXT II 系统手册 153

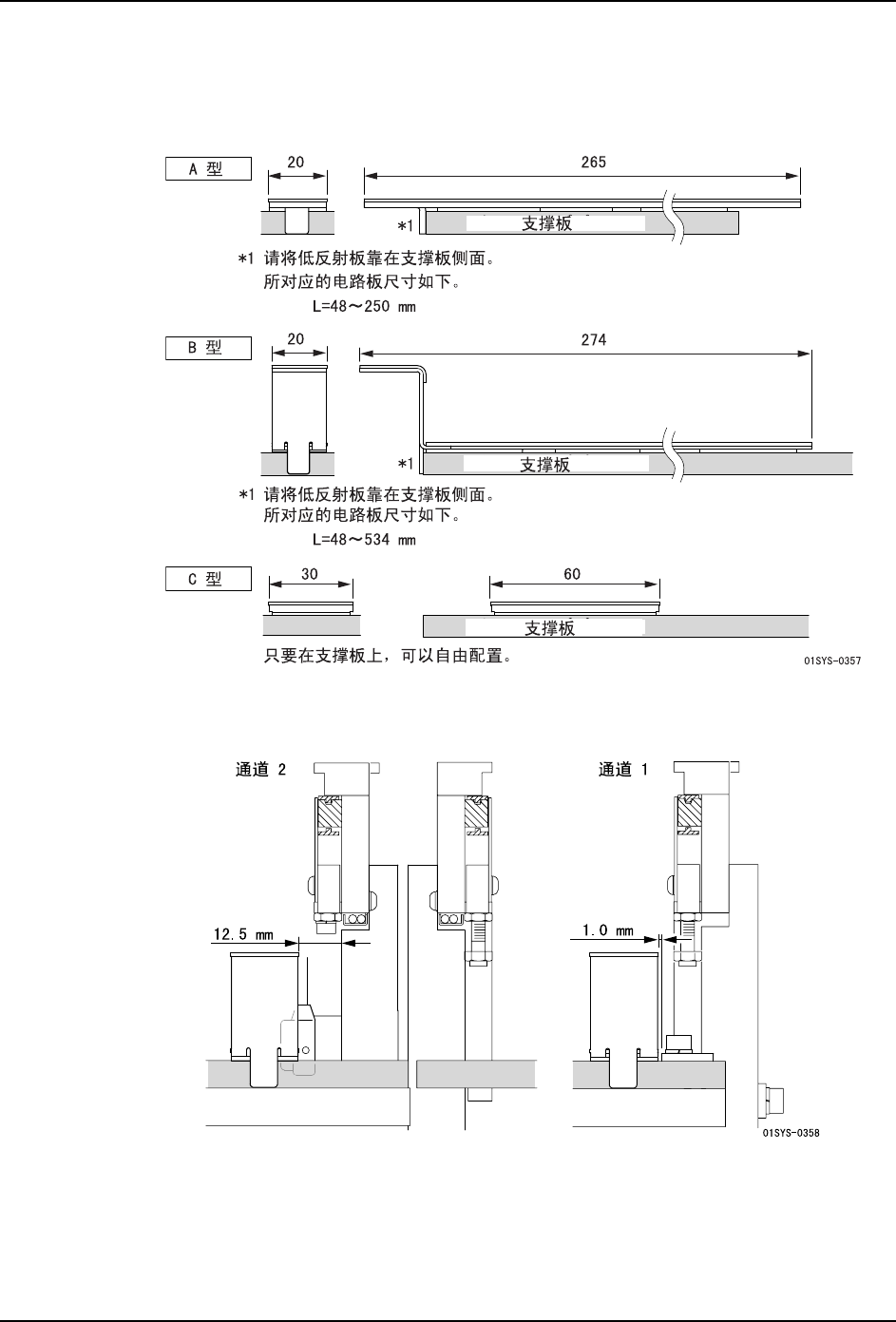

低反射板的安装
通过低反射板背面的磁铁,能够使之固定在支撑板上,安装低反射板时请注意位置。
(X 方向)
(Y 方向)
如果影像处理时的 Y 坐标为默认值 (12 mm)时,低反射板的 Y 方向设置如下所示。
在通道 2 中,安装时请不要遮住支撑销检测传感器的光轴。如果遮住了光轴,受光侧传感器
的红灯就会灭灯。
