5.4.6 扩展
扩展标签页面上的配置项目，通常适用默认值，一般情况不需变更。想要变更默认值时请选择
扩展标签。

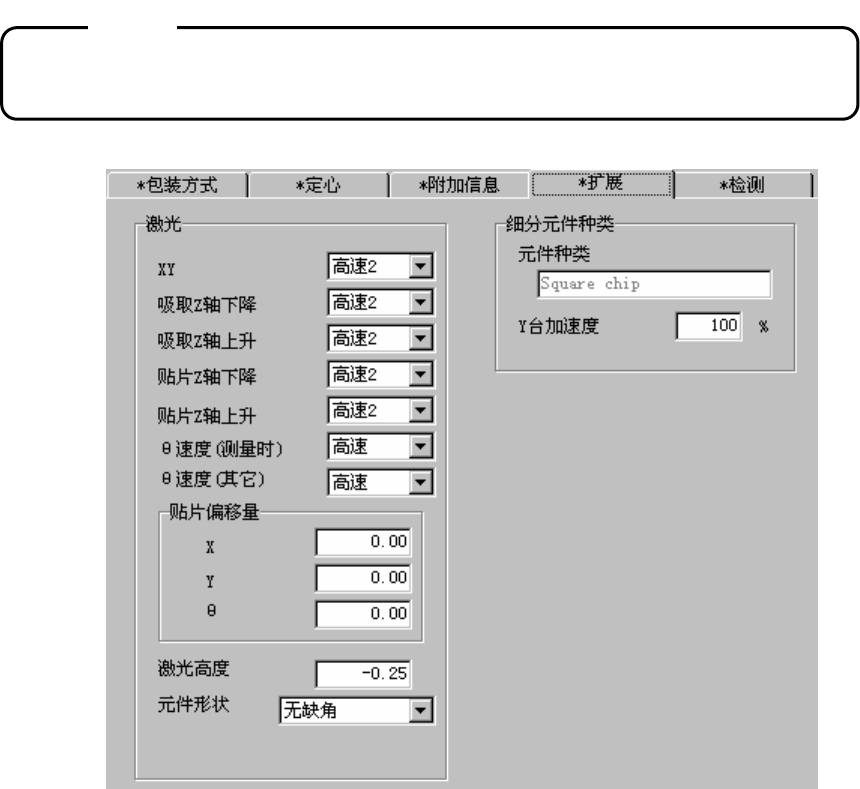

图 5.4-12 扩展 标签
5.4.6.1 激光（定心）
① XY
从下拉菜单中指定，元件吸取后移动至贴片位置的 XY 加速度。
② 吸取 Z 轴下降（加速度）
从下拉菜单中指定，在吸取位置的 Z 轴下降加速度（防止元件弹起）。
③ 吸取 Z 轴上升（加速度）
从下拉菜单中指定，在吸取位置的 Z 轴上升加速度（防止元件元件脱落）。
请注意：变更扩展项目后，如再变更基本部分项目时，值可能恢复为默认值。
注意
第 5 章 编辑程序
5-52
④ 贴片 Z 轴下降（加速度）
从下拉菜单中指定，在贴片位置的 Z 轴下降加速度（用于调整元件应力）。
⑤ 贴片 Z 轴上升（加速度）
从下拉菜单中指定，在贴片位置的 Z 轴上升加速度（稳定元件位置）。
⑥
θ
速度（测量时）
从下拉菜单中指定
θ
旋转速度。
在贴片头持有元件状态下，对所有旋转动作有效。但激光测定时的旋转除外。
测量时
设置激光识别时的
θ
轴加速度。
其它
设置非激光识别时的
θ
轴加速度。
⑦ 贴片偏移量
输入对左右非对称形元件进行贴片时的偏移量。
⑧ 激光高度
输入从元件上面到激光面的偏移量。
第 5 章 编辑程序
5-53
⑨ 元件形状
表 4-3-5-2-5-2 元件形状
元件形状 动 作 用途
无缺角 根据测量数据检测出 4 个顶点，进行位置偏
差、角度偏差的计算、校正，并进行贴片。
对于无缺角，近似四边形形状的元件，可设置
此种元件形状。
2
3 4
1
2
1
3
4
芯片、圆筒形芯片、SOT、QFN、
微调电器、单向插头、双向
插头、Z 引脚插头、其他元件
有缺角 根据测量数据检测出 5～8 个顶点，进行位置
偏差、角度偏差的计算、校正，并进行贴片。
元件中只要有 1 个缺角，以及 QFP 等在激光测
量位置有引脚的元件，可设置此种元件形状。
1
2 3
4
6 5
1
2
3
4
5
6 7
8
铝电解电容、GaAsFET、SOP、
HSOP、SOJ、QFP、FQFP(BQFP)、
TSOP、TSOP2、BGA、网络电
阻、J 引脚插座、单向插头、
鸥翼式插座、带减震器的插
座
PLCC 根据测量数据检测出 8 个顶点，使用其中 4 个
点进行位置偏差、角度偏差的计算、校正，并
进行贴片。是 PLCC 专用的元件形状。
2
1
3
4
8
7
6
5
PLCC
圆筒 根据测量数据进行位置偏差、角度偏差的计
算、校正，并进行贴片。
用于没有角的圆筒元件等。
在此种情况下，忽略角度（忽
略极性），仅求得元件的中
心。
不设置 根据吸取姿势按贴片角度转动并贴片。 用于激光定中心不稳定的元
件(超出规格的极薄的元
件)。此时不进行定中心而直
接进行贴片。因此贴片位置
受吸取位置影响。
灵活 从测量数据中抽出在 X、Y 方向上能构成元件
幅度最小的附近 8 个点，计算·校正位置偏差、
角度偏差后，进行贴片。
用于“无缺角”、“有缺角”、
“PLCC”等构成激光识别错
误 93（形状识别错误）的多
角形元件等。
与其他元件形状比使用数据
量少，因此精度稍差，但可
以测量更多种类的元件。
注意
元件形状的初始值根据元件种类而定。一般情况下，如果改变算法会导
致错误发生率增大。因此除特殊情况外，请绝对不要变更。
