第 5 章 编辑程序
5-2
5.1.1 记录条
① 记录条的位置
记录条的显示位置在水平滚屏条左侧。

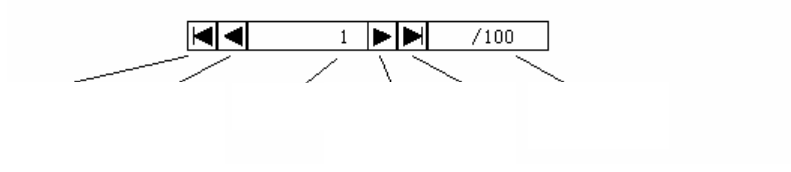

图 5.1-2 记录条
② 记录条的功能
在列表画面中，要上下移动光标时使用[PREV 上一个]、或[NEXT 下一个]按钮。单击[开头]
按钮、[最后]按钮、[直接输入记录号]，与跳至开头、最后、指定任意位置的功能相同。
在表格画面上，[PREV]和[NEXT]按钮的动作与[PageUp][PageDown]键功能相同。在[开头]按
钮、[最后]按钮、直接输入[记录号]，与跳至开头、最后、指定任意位置功能相同。
③ 对直接输入的数值进行确认
直接输入记录号时，按[Enter]键后，可更新显示的画面。
直接输入记录号后（在按下[Enter]键之前），按其他按钮（[开头]、[最后]、[PREV]、[NEXT]）
时，最后按的按钮动作将最优先执行。
④ 用键盘操作
不能通过键盘操作把光标移动到记录条上。
⑤ 记录条显示画面
基板数据（电路配置）、贴片数据、基准领域、元件数据（列表/表格）、吸取数据（列表/表
格）。
开头按钮
记录号
上一个按钮
下一个按钮
最后按钮 记录总数
第 5 章 编辑程序
5-3
5.1.2 各控制键及鼠标的操作
① 编辑区
按[Enter]键、[TAB]键/[Shift]+[TAB]键、或按下鼠标左键、单击其他控制（窗口），为确
定编辑区里输入的结果。
② 组合框（下拉菜单）
按[F4]键，或按鼠标左键单击[▼]或编辑区时，便会弹出下拉菜单。在下拉菜单里可用箭头
键上下移动。
输入位置在下拉菜单里时，可用上下键变更项目。
按[Enter]键、[TAB]键/[Shift]+[TAB]键，或按下鼠标左键单击其他控制（窗口）时为确定
所选项目。
按[Esc]键关闭下拉菜单，取消选择。
组合框和下拉菜单表面相似，但组合框可在编辑区里输入数据，下拉菜单则只能从列表中选
择。
③ 弹出菜单
按[F2]键，或单击鼠标右键，打开弹出菜单。
在表中移动、确定选择、取消等，与组合框（下拉菜单）相同。
④ 单选框
按箭头键在单选项间移动。
要选择单选项时，请单击鼠标左键。
⑤ 复选框
按[空格]键或鼠标左键，使复选框状态反转。
⑥ 在各种控制选项间切换
按[TAB]键/[Shift]+[TAB]键移动，或按鼠标左键单击相应控制选项，在各控制选项间移动。
第 5 章 编辑程序
5-4
5.1.3 在各画面上的可/不可输入
有些画面上的数据项目，只能显示，但不能输入。
·列表画面中有“*”标志的数据项目，不能选择和编辑。
·光标可以移动到列表画面中有“*”标志的项目，进行单击。
·表格画面中浅色显示的数据项目，不能选择和编辑。
·不能移动光标、单击表格画面浅色显示的项目。
·在组合框、弹出菜单等不能选择的项目显示为浅色，或已从选择项目中删除掉。
5.1.4 光标
如下所示，虽然鼠标的光标形状因画面而变，但功能没有变化。
·通常的↑光标
在基板数据的基本设置画面及尺寸设置画面、元件数据的表格画面、吸取数据的表格画面
中显示↑光标。
·十字光标
在基板数据的电路设置画面、贴片数据的基准领域画面、元件数据的列表画面、吸取数
据的列表画面中可显示十字光标。
5.1.5 状态条
状态条在编辑画面下边。
左侧区域显示输入向导（内容请参见表 5.6-1 菜单命令一览表）。
中间部分显示制作基板数据时输入的基板 ID。
右侧显示现在的时间。
需要调整时间时，请按 Windows 的操作方法进行调整。
