第 6 章 编辑辅助功能 6-16 (4) [贴片顺序] 选项 [贴片顺序] 选项，是优化时决定吸取贴片顺序的选项。 图 6.2–13 贴片顺序选项 [输入顺序] 指定优化时贴片数据的输入顺序。 有如下不同的优化输入顺序： 图 6.2-14 输入顺序 分配生产程序文件输入顺序 根据程序文件分配的优化贴片数据顺序。 在每个优化命令中分配 以优化顺序为贴片数据的输入顺序。
第 6 章 编辑辅助功能
6-15
(3) 供料器安排选项
在[供料器安排]选项里，可选择设定送料器的优化配置。
选择〔供料器安排〕的标签后，显示如下对话框。

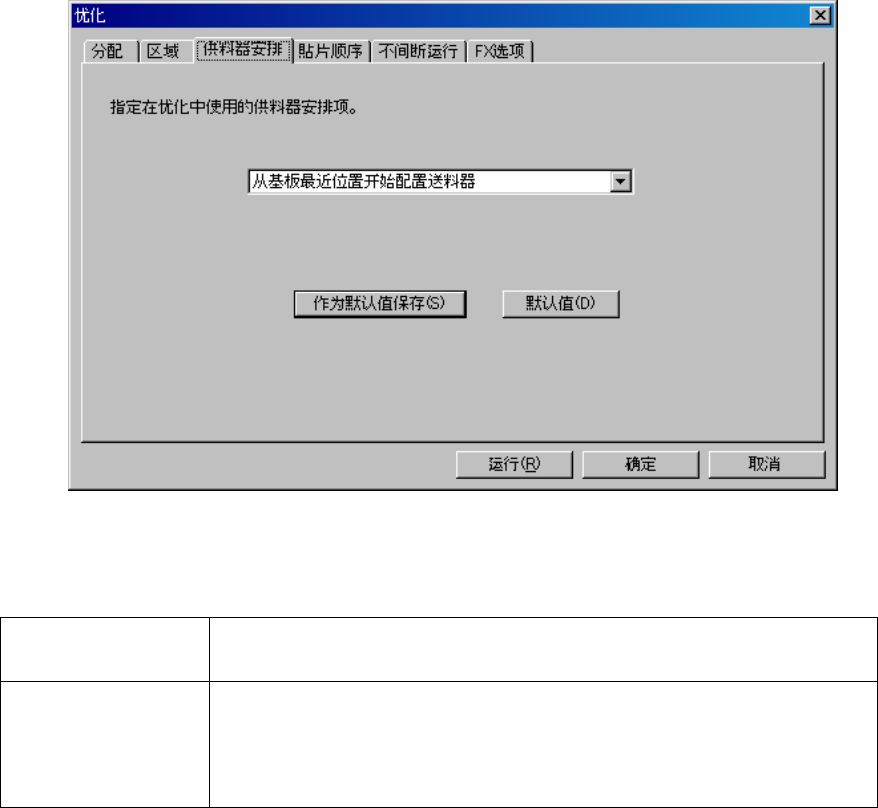

图 6.2-12 供料器安排选项
指定供料器安排的起点。
有以下选择：
从基板最近位置开始
配置供料器
基本上将贴片数量多的元件供料器安排在离基板最近的位置。( 除此以外，
有时也需要考虑元件的移动速度，基板的加速度等。)
从不必等带贴片头的
位置开始安排供料器
如果单考虑一侧的贴片头，离基板近的槽必是最好位置。但，若贴片头正
在背面贴片吸取时，靠基板太近，为避免互相干扰，反而需要等待时间。
为了避免等待，可采用本选项功能，在既离基板近、又不必等带反方向的
贴片头的位置上优先安排供料器。
第 6 章 编辑辅助功能
6-16
(4) [贴片顺序] 选项
[贴片顺序] 选项，是优化时决定吸取贴片顺序的选项。

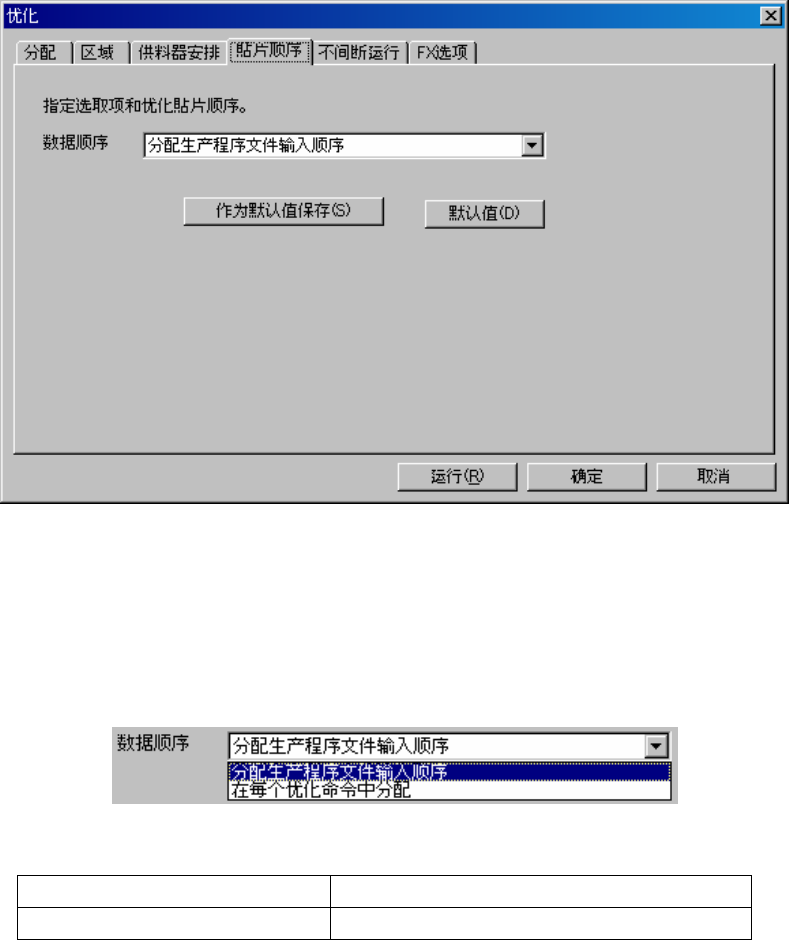

图 6.2–13 贴片顺序选项
[输入顺序]
指定优化时贴片数据的输入顺序。
有如下不同的优化输入顺序：
图 6.2-14 输入顺序
分配生产程序文件输入顺序 根据程序文件分配的优化贴片数据顺序。
在每个优化命令中分配 以优化顺序为贴片数据的输入顺序。
第 6 章 编辑辅助功能
6-17
(5) FX 选项
设定 FX 系列用的优化选项。
选择[FX 选项]标签，显示如下对话框。
图 6.2-15 FX 选项
[基板／电路板]
设定是进行基板优化，还是以电路板优化。
图 6.2-16 指定基板/电路
电路优化 对每条电路逐一进行优化。
基板优化 对整个单板基板展开的全部电路进行优化。
[考虑元件种类和元件高度]
设定：是否根据元件高度，从低元件开始进行贴片。
选中此项时，按优先从高度低的元件开始贴片的要求执行优化。
[从小口径吸嘴对象元件开始贴片]
设定是否从使用小号码吸嘴的元件起优先贴片。
选择本选项时，按从使用小号吸嘴的元件优先贴片的要求执行优化。
