第 5 章 编辑程 序 5-85 选择 HLC 文件（H7H 、 H6H 、 H5H、H4H、G4H、G3H、G2H）以外的文件类型时，不 能读取吸取数据。 770 、 775 形式的文件，尽管有元件名但没有元件数据的内容。 此外，元件数据没有完成的，不能显示吸取数据。 读入 G31～G37 类型的文件时，请从下拉菜单中选择[所有文件]。 路径的变更 ｡ 指定变更路径 最初启动[文件] [打开] 对话框时， 显示出安装时指定的路径和程 …
第 5 章 编辑程序
5-84
优化分配文件#5(h45)
用于 HLC Ver5.0～Ver6.0 的 MSL 生产线 5 号机的分配文件
优化分配文件#6(h46)
用于 HLC Ver5.0～Ver6.0 的 MSL 生产线 6 号机的分配文件
优化分配文件#7(h47)
用于 HLC Ver5.0～Ver6.0 的 MSL 生产线 7 号机的分配文件
优化分配文件#1(g41) 用于 HLC Ver4.5 的 MSL 生产线 1 号机的分配文件
优化分配文件#2(g42) 用于 HLC Ver4.5 的 MSL 生产线 2 号机的分配文件
优化分配文件#3(g43) 用于 HLC Ver4.5 的 MSL 生产线 3 号机的分配文件
优化分配文件#4(g44) 用于 HLC Ver4.5 的 MSL 生产线 4 号机的分配文件
优化分配文件#5(g45) 用于 HLC Ver4.5 的 MSL 生产线 5 号机的分配文件
优化分配文件#6(g46) 用于 HLC Ver4.5 的 MSL 生产线 6 号机的分配文件
优化分配文件#7(g47) 用于 HLC Ver4.5 的 MSL 生产线 7 号机的分配文件
优化分配文件#1(g31) 用于 HLC Ver4.0～4.4x 的 MSL 生产线 1 号机的分配文件
优化分配文件#2(g32) 用于 HLC Ver4.0～4.4x 的 MSL 生产线 2 号机的分配文件
优化分配文件#3(g33) 用于 HLC Ver4.0～4.4x 的 MSL 生产线 3 号机的分配文件
优化分配文件#4(g34) 用于 HLC Ver4.0～4.4x 的 MSL 生产线 4 号机的分配文件
优化分配文件#5(g35) 用于 HLC Ver4.0～4.4x 的 MSL 生产线 5 号机的分配文件
优化分配文件#6(g36) 用于 HLC Ver4.0～4.4x 的 MSL 生产线 6 号机的分配文件
优化分配文件#7(g37) 用于 HLC Ver4.0～4.4x 的 MSL 生产线 7 号机的分配文件
第 5 章 编辑程序
5-85
选择 HLC 文件（H7H、H6H、H5H、H4H、G4H、G3H、G2H）以外的文件类型时，不
能读取吸取数据。
770、775 形式的文件，尽管有元件名但没有元件数据的内容。
此外，元件数据没有完成的，不能显示吸取数据。
读入 G31～G37 类型的文件时，请从下拉菜单中选择[所有文件]。
路径的变更
｡
指定变更路径
最初启动[文件] [打开] 对话框时，显示出安装时指定的路径和程序文件。若文件太多、在
一个窗口中不能全部显示时，画面上会显示出滚动条。
读取时的注意
事项
第 5 章 编辑程序
5-86
5.6.3.3 保存
将当前打开的程序以文件方式保存到磁盘里。
z 程序名是 “UNTITLED” ：显示下图的[另存为]对话框。
z 程序名不是 “UNTITLED” ：直接保存。
5.6.3.4 另存为对话框
将当前打开的程序改变名称保存到磁盘上。

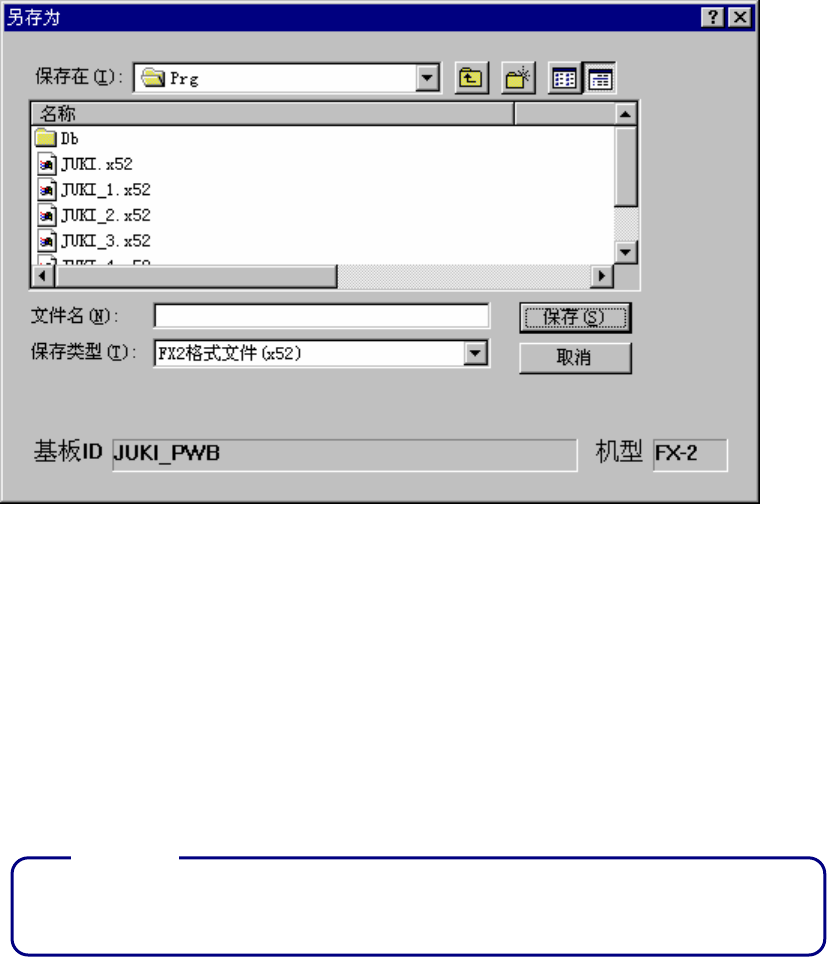

图 5.6-5 另存为
文件名
先显示正在编辑中的文件名，如果要变更时，可直接输入新的文件名称。
修改路径与[文件]-[打开]的操作方法相同。
文件类型
要改变文件保存类型时，可选择[文件类型]进行修改。该操作只有指定[另存为]时才有效。
数据制作后保存之前执行优化时，会显示[另存为]对话框，在此种情况下，不能改
变文件类型。
注意
