第 6 章 编辑辅助功能
6-24
6.3 显示
编辑程序的[显示]菜单如下：

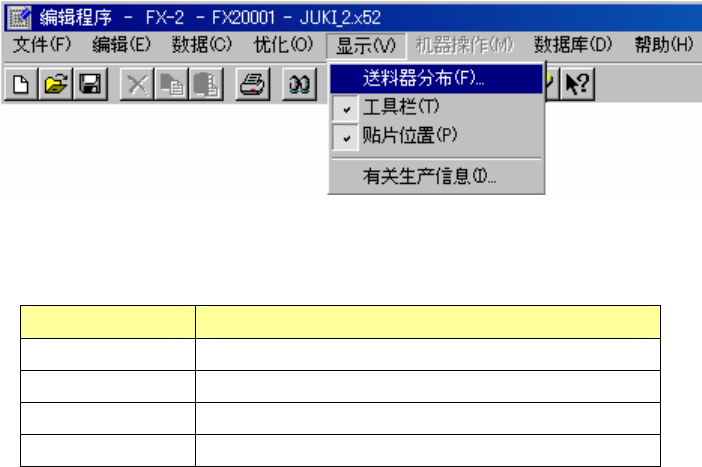

图 6.3-1 显示菜单
各项命令的功能如下：
指令 功能
送料器分布 （请参见送料器分布项。）
工具栏 切换工具栏的显示/不显示。
贴片位置 切换贴片位置的[显示/不显示]。
有关生产信息 显示有关生产信息，设定元件数。
第 6 章 编辑辅助功能
6-25
6.3.1 送料器分布
在菜单中选择［显示（Ｖ）］→［送料器分布］后，以图像形式显示各站台（即工位，
下同）的吸取数据列表，各种送料器的供应安装情况一目了然。
图 6.3-2 选择送料器分布
6.3.1.1 供料器编排窗口
供料器（即送料器，下同）编排窗口显示例如下：
图 6.3-3 供料器编排显示例
按下［关闭］按钮，关闭供料器编排窗口。(使用键盘时，按下［ALT］＋［F4］关闭
窗口)。
第 6 章 编辑辅助功能
6-26
用鼠标单击图中的供料器，会弹出该供料器的具体信息。
图 6.3-4 弹出的元件数据一般格式
图 6.3-5 弹出元件数据（带状送料器）
图 6.3-6 弹出元件数据（散装送料器）
图 6.3-7 弹出元件数据（管状送料器）
* 定心方式(吸嘴号码)，显示元件数据中所指定的全部项目。
供给装置安装位置
供料器种类
元件名
定心方式（吸嘴编号）
通道号码
