第 5 章 编辑程序
5-107
5.6.4.11 单格复制
[单格复制]命令，只能在贴片数据的列表画面中执行。
对象单元格为 X、Y、角度、元件名，先把光标放在该位置上，把该数据保存到剪贴板里。
粘贴到数据时，使用以下[单格粘贴]命令。
5.6.4.12 单格粘贴
[单格粘贴]命令，只能在贴片数据的列表画面中执行。
通过[单格复制]，将数据保存到剪贴板里，再覆盖到光标行上的对应项目位置上。剪贴板里
无内容时不能选择该命令。
剪贴板里的数据，一直保持到切换为其他数据编辑画面为止（可以连续操作）。
［X］、［Y］、［角度］及其他剪切的数据，只可粘贴到同一数据项目的单元格里。
第 5 章 编辑程序
5-108
5.6.4.13 修改元件名称
修改元件名称命令，只可以修改元件名，不变更其他内容。
此命令可以使用的画面和不可以使用的画面见下表。
表 5.6-15 修改元件名 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 不能使用。
贴片数据 列表画面 • 可以修改元件名。
贴片数据
基准领域画面
• 不能使用。
元件数据 列表画面
元件数据 表格画面
吸取数据 列表画面
吸取数据 表格画面
• 可以修改元件名。
在编辑菜单中，单击[修改元件名]后，会显示下列对话框。

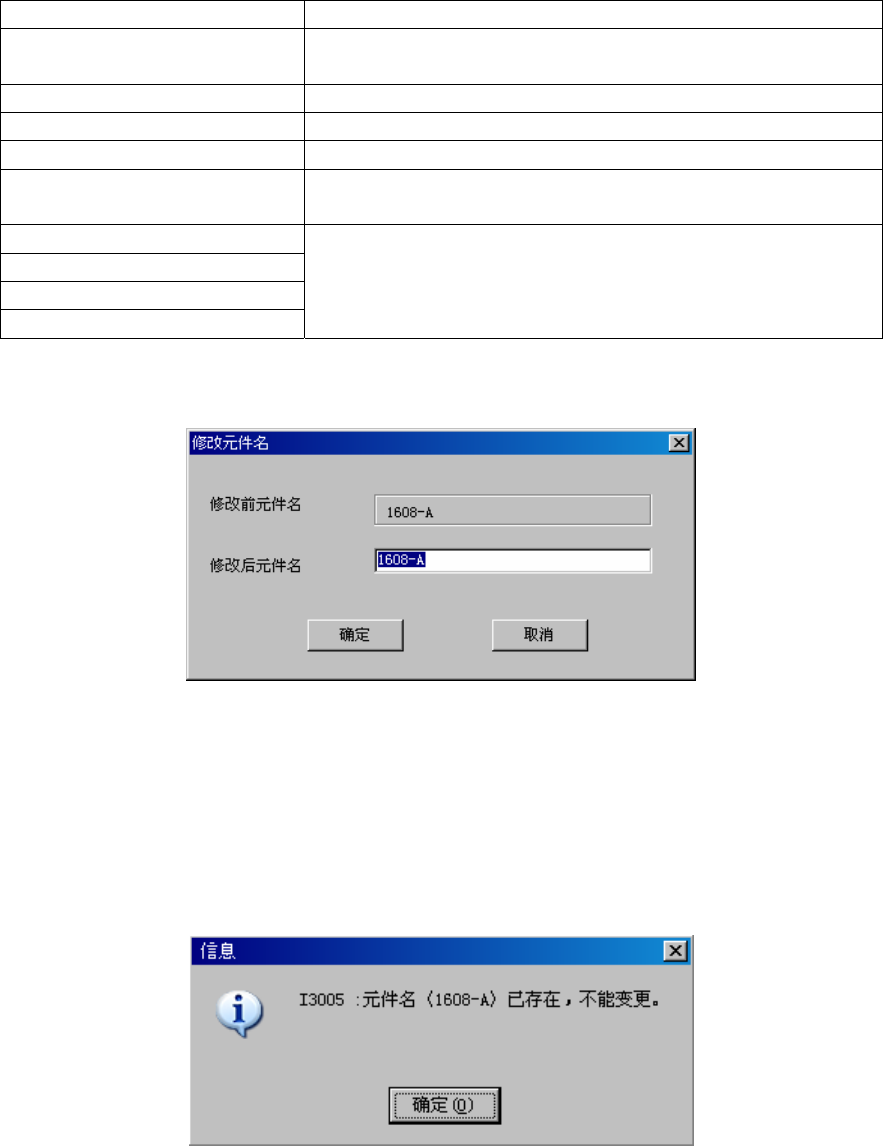

图 5.6-23 修改元件名对话框
z ［修改前元件名］：显示修改前的元件名。
z ［修改后元件名］：编辑框中反色显示修改前元件名。在这里直接输入新的元件名。
z 按［确定］按钮 ：修改为新的元件名。
z 按［取消］按钮 ：不进行变更，返回上一个画面。
z 修改后的元件名与其它元件名重复时，会出现下图对话框提示不能修改。
图 5.6-24 元件名重复时
第 5 章 编辑程序
5-109
5.6.4.14 反映元件层
反映元件层命令功能：是将元件数据的层反映到贴片数据中。有反映[全部元件]和反映[当前元
件]两种方式。

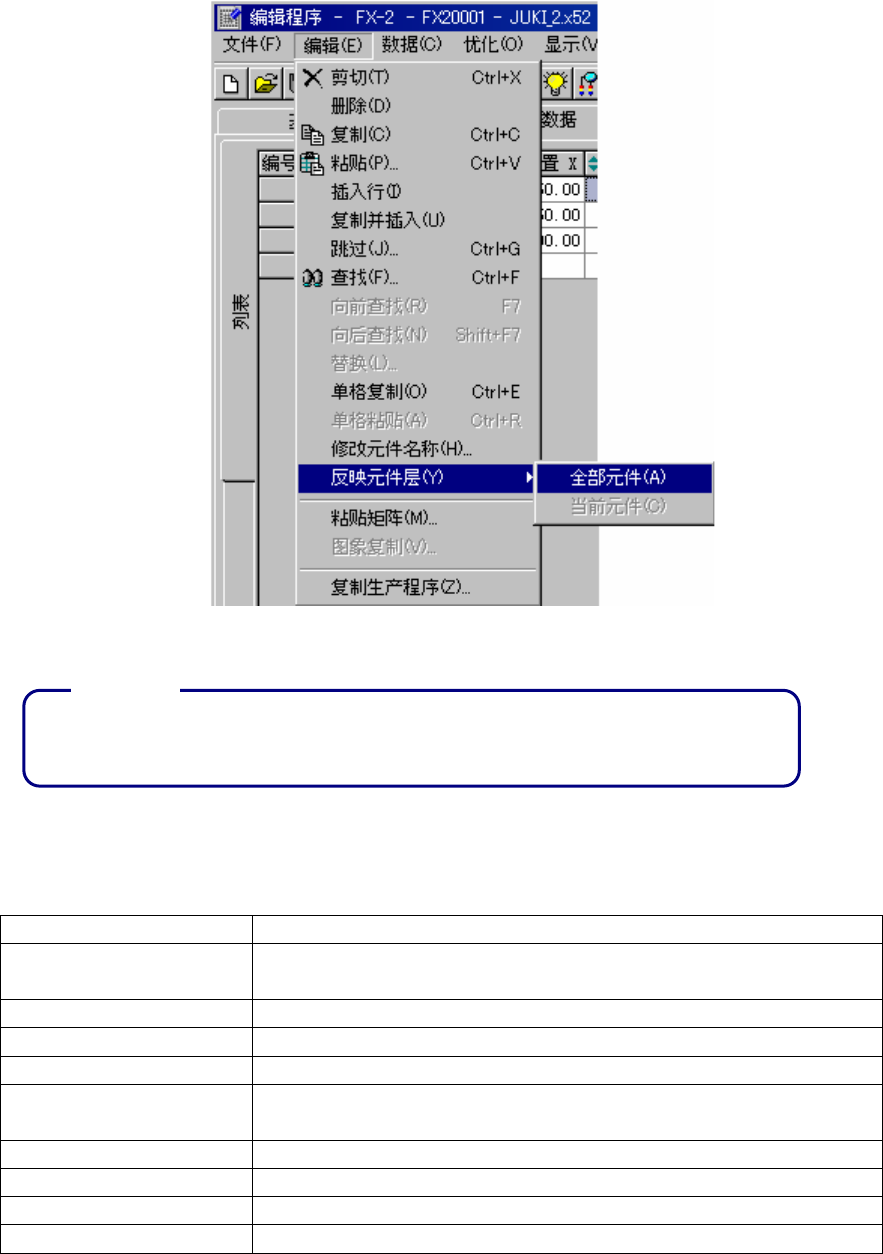

图 5.6-25 反映元件层的选择示例 … [全部元件]
使用[反映元件层]功能时，可能会修改已设置的贴片层出现变更。
使用时，请务必把贴片层确认清楚。
在各画面中的操作见下表。
表 5.6-16 反映元件层命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 不能使用。
贴片数据 列表画面 • 所有的元件数据都完成时，可以使用［全部元件］。
贴片数据
基准领域画面
• 不能使用。
元件数据 列表画面 • 不能使用。
表格画面 • 可以使用［当前元件］
吸取数据 列表画面 • 不能使用。
表格画面 • 不能使用。
注意
